Jetter AG
Verdrahtungs-
beispiel
Betriebsanleitung – JXM-IO-EX30

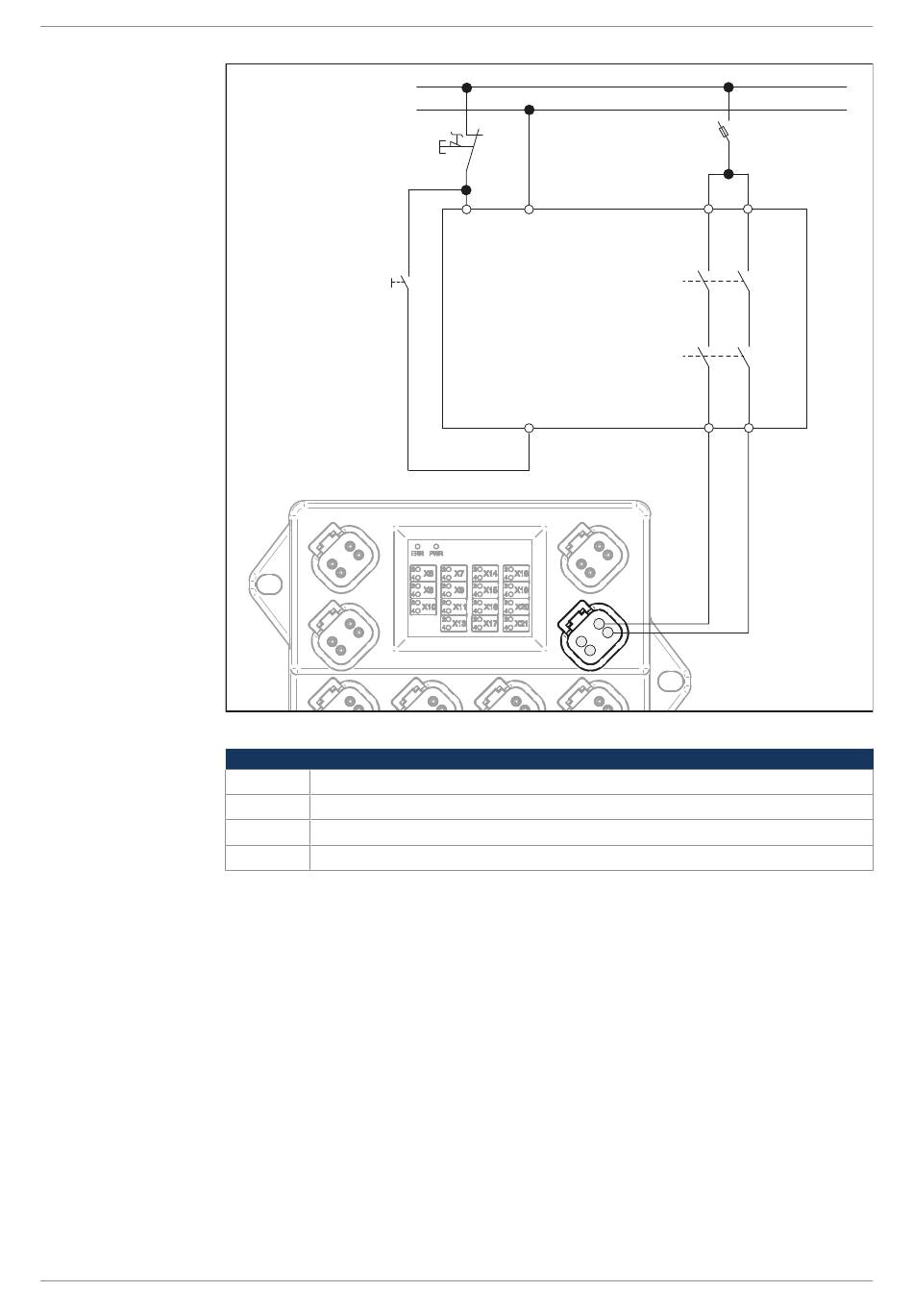

Abb. 1: Verdrahtungsbeispiel Sicherheitsschaltgerät
Pin Signal
X2:1 VBAT_PWR
X2:2 VBAT_PWR
X2:3 GND_PWR
X2:4 GND_PWR
Tab. 1: Anschluss X2 – VBAT_IN
+
-
A1 A2
+ -
Reset/Start
S34
K1
K2
1
2
4
3
X2
Sicherheit | 2
9 / 79
