Beschreibung der Steuerung und Anzeigen
Beschreibung MIG-MAG Dual-Puls SYN Funktion - vorderes Bedienfeld

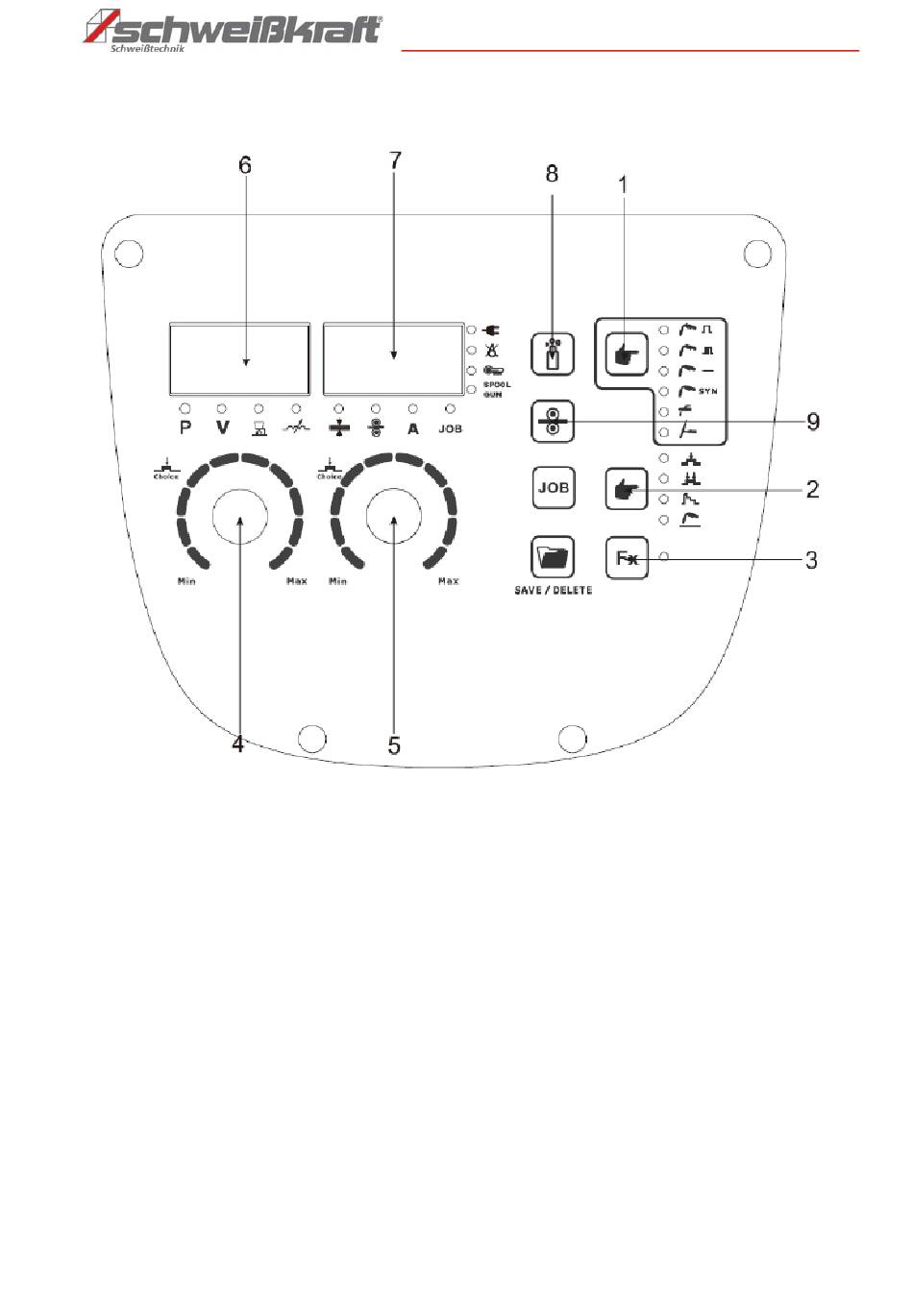

Abb. 16: Bedienfeld MIG-MAG Dual Puls SYN Funktion
1 Auswahl der MIG-MAG Dual Puls SYN-Funktion
2 Auswahl 2T/4T/S4T/ Punktschweißen
3 Funktionsauswahl
4 Auswahl der synergetischen Programmnummer
4 Setzen der Spannung /des Lichtbogens/ der Induktivität
5 Materialstärke / Strom/ Drahtvorschubgeschwindigkeit
6 Anzeige der Programmnummern/ Spannung/ Lichtbogenlänge/ Induktivität
7 Anzeige des Stroms/Drahtvorschubgeschwindigkeit/ Materialdicke
8 Auswahl der Kontrolle der Luftkühlung
9 Wahl des manuellen Drahtvorschubs
CRAFT-MIG-Serie | Version 1.07
27
