Construction

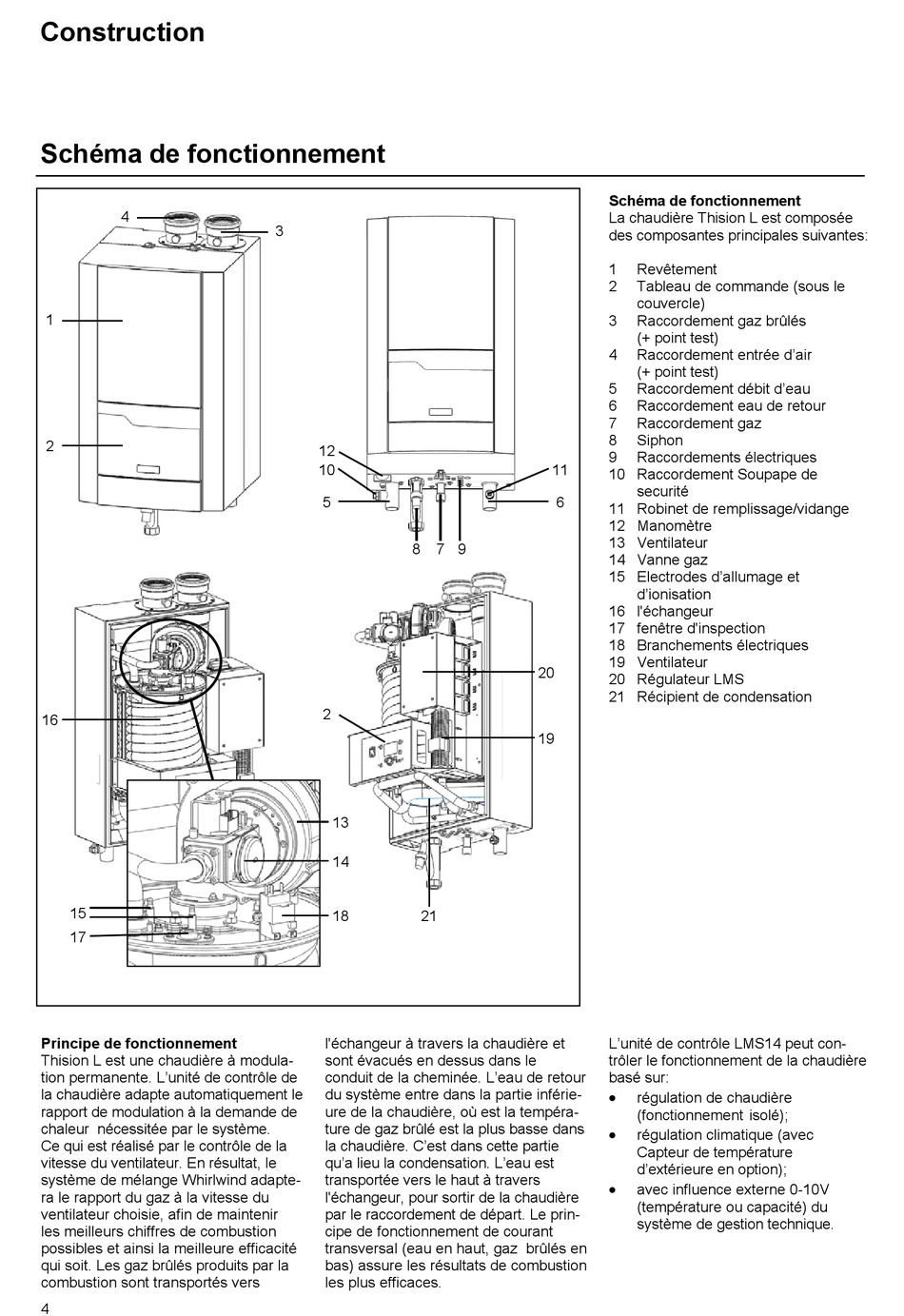

Schéma de fonctionnement
4
1
2
16
15
17

Principe de fonctionnement

Thision L est une chaudière à modula-
tion permanente. L'unité de contrôle de
la chaudière adapte automatiquement le
rapport de modulation à la demande de
chaleur nécessitée par le système.
Ce qui est réalisé par le contrôle de la
vitesse du ventilateur. En résultat, le
système de mélange Whirlwind adapte-
ra le rapport du gaz à la vitesse du
ventilateur choisie, afin de maintenir
les meilleurs chiffres de combustion
possibles et ainsi la meilleure efficacité
qui soit. Les gaz brûlés produits par la
combustion sont transportés vers
4
3
12
10
5
8 7 9
2
13
14
18 21
l'échangeur à travers la chaudière et
sont évacués en dessus dans le
conduit de la cheminée. L'eau de retour
du système entre dans la partie inférie-
ure de la chaudière, où est la tempéra-
ture de gaz brûlé est la plus basse dans
la chaudière. C'est dans cette partie
qu'a lieu la condensation. L'eau est
transportée vers le haut à travers
l'échangeur, pour sortir de la chaudière
par le raccordement de départ. Le prin-
cipe de fonctionnement de courant
transversal (eau en haut, gaz brûlés en
bas) assure les résultats de combustion
les plus efficaces.
Schéma de fonctionnement
La chaudière Thision L est composée
des composantes principales suivantes:
1 Revêtement
2 Tableau de commande (sous le
couvercle)
3 Raccordement gaz brûlés
(+ point test)
4 Raccordement entrée d'air
(+ point test)
5 Raccordement débit d'eau
6 Raccordement eau de retour
7 Raccordement gaz
8 Siphon
9 Raccordements électriques
11
10 Raccordement Soupape de
securité
6
11 Robinet de remplissage/vidange
12 Manomètre
13 Ventilateur
14 Vanne gaz
15 Electrodes d'allumage et
d'ionisation
16 l'échangeur
17 fenêtre d'inspection
18 Branchements électriques
19 Ventilateur
20
20 Régulateur LMS
21 Récipient de condensation
19
L'unité de contrôle LMS14 peut con-
trôler le fonctionnement de la chaudière
basé sur:

régulation de chaudière
(fonctionnement isolé);

régulation climatique (avec
Capteur de température
d'extérieure en option);

avec influence externe 0-10V
(température ou capacité) du
système de gestion technique.
