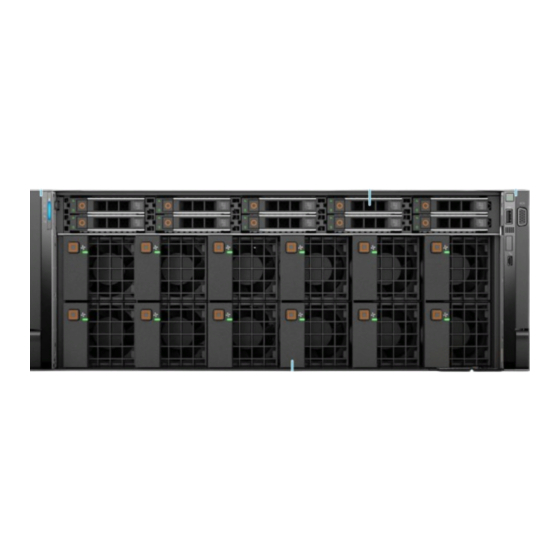

Dell EMC PowerEdge XE8545 Referenzhandbuch
Für bios und uefi
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge XE8545:
- Installations- und servicehandbuch (136 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge XE8545
Inhaltszusammenfassung für Dell EMC PowerEdge XE8545
- Seite 1 Dell EMC PowerEdge XE8545 Referenzhandbuch für BIOS und UEFI Vorschriftenmodell: B25S Vorschriftentyp: B25S001 September 2021 Rev. A01...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Vor-Betriebssystem-Verwaltungsanwendungen..............4 System-Setup-Programm..............................4 System-BIOS..................................5 Dienstprogramm für die iDRAC-Einstellungen......................22 Device Settings (Geräteeinstellungen)........................22 Dell Lifecycle Controller..............................22 Integrierte Systemverwaltung............................22 Start-Manager..................................23 PXE-Boot....................................23 Kapitel 2: Wie Sie Hilfe bekommen....................24 Informationen zum Recycling oder End-of-Life-Service....................24 Kontaktaufnahme mit Dell..............................24 Zugriff auf Systeminformationen mithilfe von QRL...................... -
Seite 4: Kapitel 1: Vor-Betriebssystem-Verwaltungsanwendungen
Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Themen: • System-Setup-Programm •... -
Seite 5: System-Bios
Tabelle 1. System-Setup-Hauptmenü (fortgesetzt) Option Beschreibung Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie den Speicher-Controller oder die Netzwerkkarten. System-BIOS Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu >... -
Seite 6: Systeminformationen
Systeminformationen Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > Systeminformationen. Tabelle 3. Systeminformationen – Details Option Beschreibung System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an. System BIOS Version (BIOS-Version des Systems) Gibt die auf dem System installierte BIOS-Version an. -
Seite 7: Prozessoreinstellungen
Tabelle 4. Details zu Speichereinstellungen (fortgesetzt) Option Beschreibung Memory Interleaving Aktiviert oder deaktiviert die Memory Interleaving-Option. Die zwei verfügbaren Optionen sind Auto (Automatisch) und Disabled (Deaktiviert). Diese Option ist standardmäßig auf Auto (Automatisch) eingestellt. Opportunistic Self-Refresh Aktiviert oder deaktiviert die Funktion "Opportunistic Self-Refresh" (Opportunistischer Selbstaktualisierung). - Seite 8 Tabelle 5. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung L3-Cache als NUMA-Domain Aktiviert oder deaktiviert L3-Cache als NUMA-Domain. Diese Option ist standardmäßig auf Disabled festgelegt. Secure Memory Encryption (SME) Aktiviert oder deaktiviert die Funktionen für die sichere Verschlüsselung von AMD, z. B. SME und Secure Encrypted Virtualization (SEV).
-
Seite 9: Sata-Einstellungen
Tabelle 5. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung x2APIC-Modus Aktivieren oder Deaktivieren des x2APIC-Modus. Diese Option ist standardmäßig auf Enabled festgelegt. ANMERKUNG: Bei einer Konfiguration mit zwei CPU 64- Cores ist der x2APIC-Modus nicht umschaltbar, wenn 256 Threads aktiviert sind (BIOS-Einstellungen: Alle CCD, Cores und logischen Prozessoren aktiviert). -
Seite 10: Boot Settings (Starteinstellungen)
Von Dell zugelassene NVMe-Laufwerke verwenden immer den in Dell EROS integrierten UEFINVMe-Treiber. Wenn diese Option auf „Alle Laufwerke“ eingestellt ist, wird der BIOS- Treiber auch für alle NVMe-Laufwerke im System verwendet, die nicht von Dell zugelassen sind. Diese Option ist standardmäßig auf Dell Qualified Drives eingestellt. -
Seite 11: Auswählen Des Systemstartmodus
Tabelle 10. Details zu Boot Settings Option Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. Wenn das Betriebssystem UEFI unterstützt, kann diese Option auf UEFI gesetzt werden. Bei der Einstellung BIOS ist die Kompatibilität mit Betriebssystemen gewährleistet, die UEFI nicht unterstützen. Diese Option ist standardmäßig auf UEFI eingestellt. -
Seite 12: Netzwerkeinstellungen
ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten. Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben. - Seite 13 Tabelle 13. Details zu PXE Device n Settings (fortgesetzt) Option Beschreibung VLAN-ID Zeigt die VLAN-ID für das PXE-Gerät. VLAN-Priorität Zeigt die VLAN-Priorität für das PXE-Gerät. Tabelle 14. Details zu HTTP Device n Settings Option Beschreibung Schnittstelle Gibt die für das HTTP-Gerät verwendete NIC-Schnittstelle an. Protokoll Gibt das Protokoll an, das für das HTTP-Gerät verwendet wird.
-
Seite 14: Integrierte Geräte
Integrierte Geräte Wenn Sie den Bildschirm Integrierte Geräte anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Integrierte Geräte. Tabelle 17. Details zu Integrierte Geräte Option Beschreibung User Accessible USB Ports Legt die benutzerzugängliche USB-Schnittstellen fest. -
Seite 15: Serielle Kommunikation
Tabelle 17. Details zu Integrierte Geräte (fortgesetzt) Option Beschreibung LCLK-Frequenz für Stammkomplex 0x00 Legt die LCLK-Frequenz für die Bus-Adresse 0x00 fest. LCLK-Frequenz für Stammkomplex 0x20 Legt die LCLK-Frequenz für die Bus-Adresse 0x20 fest. LCLK-Frequenz für Stammkomplex 0x40 Legt die LCLK-Frequenz für die Bus-Adresse 0x40 fest. LCLK-Frequenz für Stammkomplex 0x60 Legt die LCLK-Frequenz für die Bus-Adresse 0x60 fest. -
Seite 16: Systemprofileinstellungen
Tabelle 18. Details zu Serielle Kommunikation Option Beschreibung Serielle Kommunikation Die seriellen Kommunikationsgeräte (serielles Gerät 1 und serielles Gerät 2) im BIOS. BIOS-Konsolenumleitung kann auch aktiviert werden, und die verwendete Portadresse lässt sich festlegen. Diese Option ist standardmäßig auf Auto (Automatisch) (Aus) eingestellt. -
Seite 17: Systemsicherheit
Tabelle 19. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung die Steuerung durch Hardware unterstützt wird) eingestellt ist, kann der Prozessor in allen verfügbaren Stromversorgungszuständen betrieben werden, um Energie zu sparen. Dies kann jedoch dazu führen, dass die Speicherlatenz und der Frequenz-Jitter erhöht werden. Diese Option ist standardmäßig auf Enabled festgelegt. - Seite 18 Tabelle 21. TPM 2.0-Sicherheitsinformationen (fortgesetzt) Option Beschreibung TPM Firmware Zeigt die TPM-Firmware-Version an. TPM Hierarchy Dient zum Aktivieren, Deaktivieren oder Löschen von Speicher- und Endorsement Key-Hierarchien. Wenn diese Einstellung auf Enabled (Aktiviert) festgelegt ist, können die Speicher- und Endorsement Key-Hierarchien verwendet werden.
-
Seite 19: Erstellen Eines System- Und Setup-Kennworts
Tabelle 22. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung Tabelle 23. Secure Boot Mode Optionen Beschreibungen Benutzerm Im Benutzermodus, PK muss installiert sein, und das BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte. Das BIOS nicht zugelassener programmatischer Übergänge zwischen Modi. Modus Modus Bereitgestellt ist die sicherste Modus. -
Seite 20: Verwenden Des Systemkennworts Zur Systemsicherung
6. Geben Sie Ihr Setup-Kennwort in das Feld Setup-Kennwort ein und drücken Sie die Eingabe- oder Tabulatortaste. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. 7. Geben Sie das Setup-Kennwort erneut ein und klicken Sie dann auf OK. 8. -
Seite 21: Redundante Betriebssystemsteuerung
Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup-Kennwort auf Aktiviert festgelegt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>... -
Seite 22: Dienstprogramm Für Die Idrac-Einstellungen
Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Dell integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrated Dell Remote Access Controller) unter https://www.dell.com/idracmanuals. -
Seite 23: Start-Manager
Launch System Setup (System-Setup Ermöglicht den Zugriff auf das System-Setup. starten) Launch Lifecycle Controller (Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller) Systemdienstprogramme Ermöglicht das Starten von Systemdienstprogrammen wie z. B. „Diagnose starten“, „Explorer für BIOS-Aktualisierungsdateien“, „System neu starten“. -
Seite 24: Kapitel 2: Wie Sie Hilfe Bekommen
Sie das entsprechende Land aus. Kontaktaufnahme mit Dell Dell stellt online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. -
Seite 25: Quick Resource Locator (Qrl) Für Das Poweredge Xe8545-System
übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt: Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
