Schauglas Flammenfühler Reinigen (Ausführung Zmh) - Weishaupt WKGL50/2-A ZM Montage- Und Betriebsanleitung

9 Wartung
WARNUNG
83283401 1/2020-12 Sjo
Montage- und Betriebsanleitung
Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200)

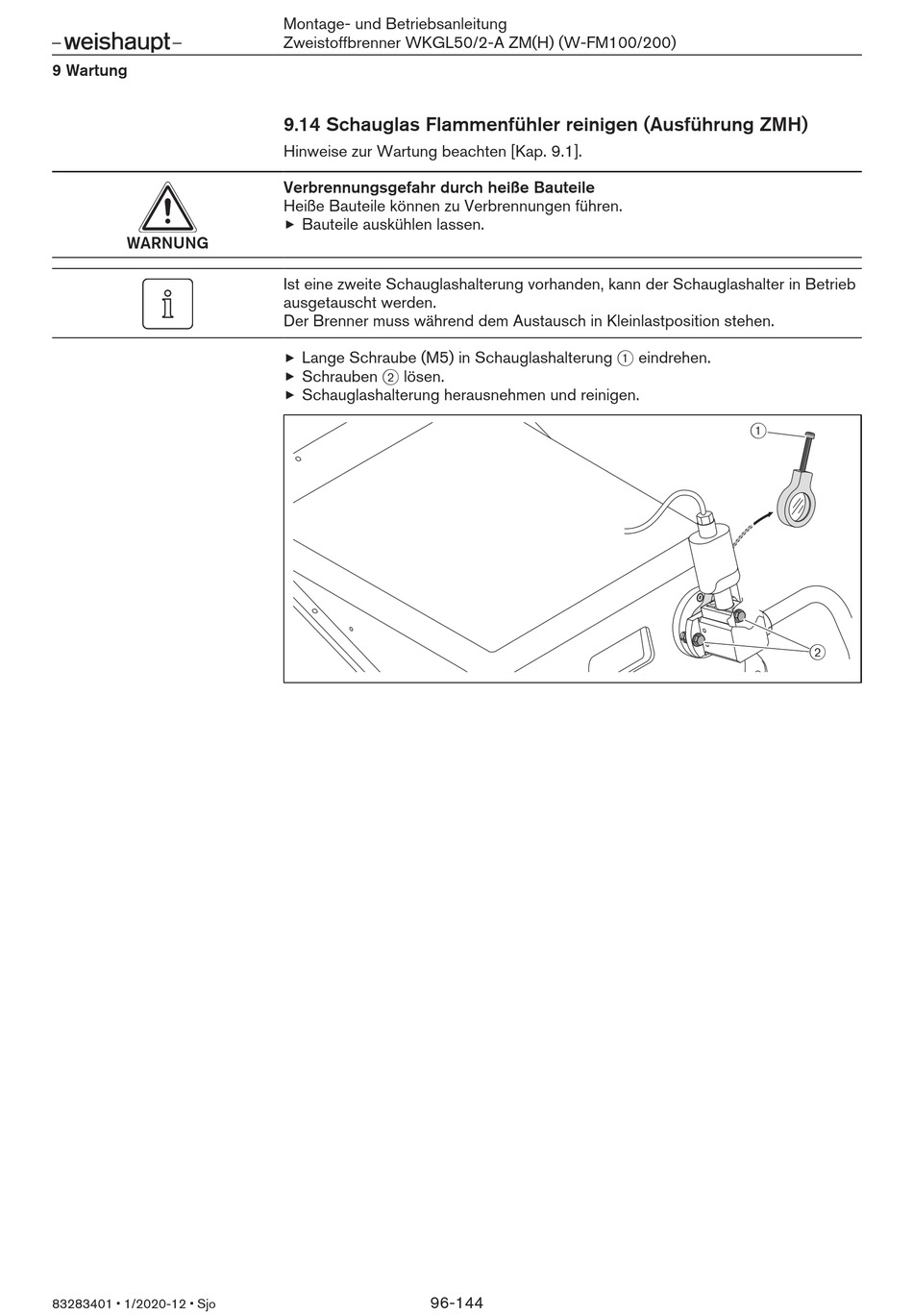

9.14 Schauglas Flammenfühler reinigen (Ausführung ZMH)
Hinweise zur Wartung beachten [Kap. 9.1].
Verbrennungsgefahr durch heiße Bauteile
Heiße Bauteile können zu Verbrennungen führen.
Bauteile auskühlen lassen.
Ist eine zweite Schauglashalterung vorhanden, kann der Schauglashalter in Betrieb
ausgetauscht werden.
Der Brenner muss während dem Austausch in Kleinlastposition stehen.
Lange Schraube (M5) in Schauglashalterung 1 eindrehen.
Schrauben 2 lösen.
Schauglashalterung herausnehmen und reinigen.
96-144
1
2
