9.1
Motorregelung
Motordrehzahl (Grunddrehzahl) mit R527 auf 18 B/s einstellen. Abgleichbesteck aus
Kunststoff verwenden.
a)
Messung mit Drehzahl-Meßgerät 18er Gang:
Schnellrückspulung
b)

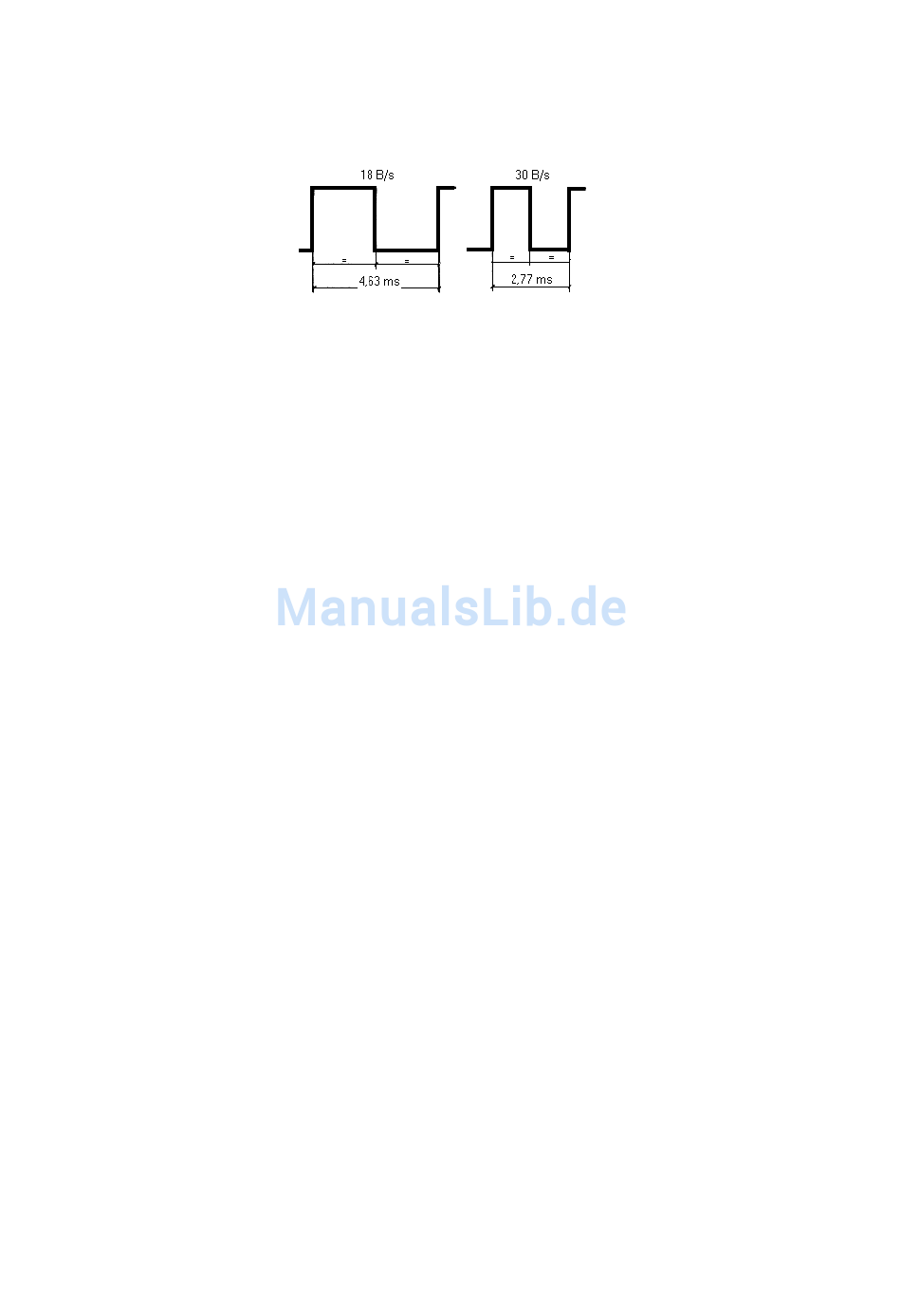

Messung mit Oszilloskop am Meßpunkt M:
Zeitbasis i ms/cm
U = 0,5 V/cm
Tastverhältnis 1:1 - damit ist der Geber richtig justiert.
Hinweis:
Bei einigen Projektoren ist der Widerstand R 536 (470 Ohm) nicht eingebaut:
Bei jedem Projektor in der Kundendienststelle überprüfen und ggf. nachrüsten. Siehe
Stromlaufplan Steuerung, Abschnitt MOTOR-REGELUNG
doku 085
18 ± 0,75 B/s
24er Gang: 24 ± 1B/s
30er Gang: 29 ± 2 B/s
