Betriebsanleitung
B-2156x | B-2157x
Motorschloss für Holz- und Stahltüren
ACHTUNG
14
3.4

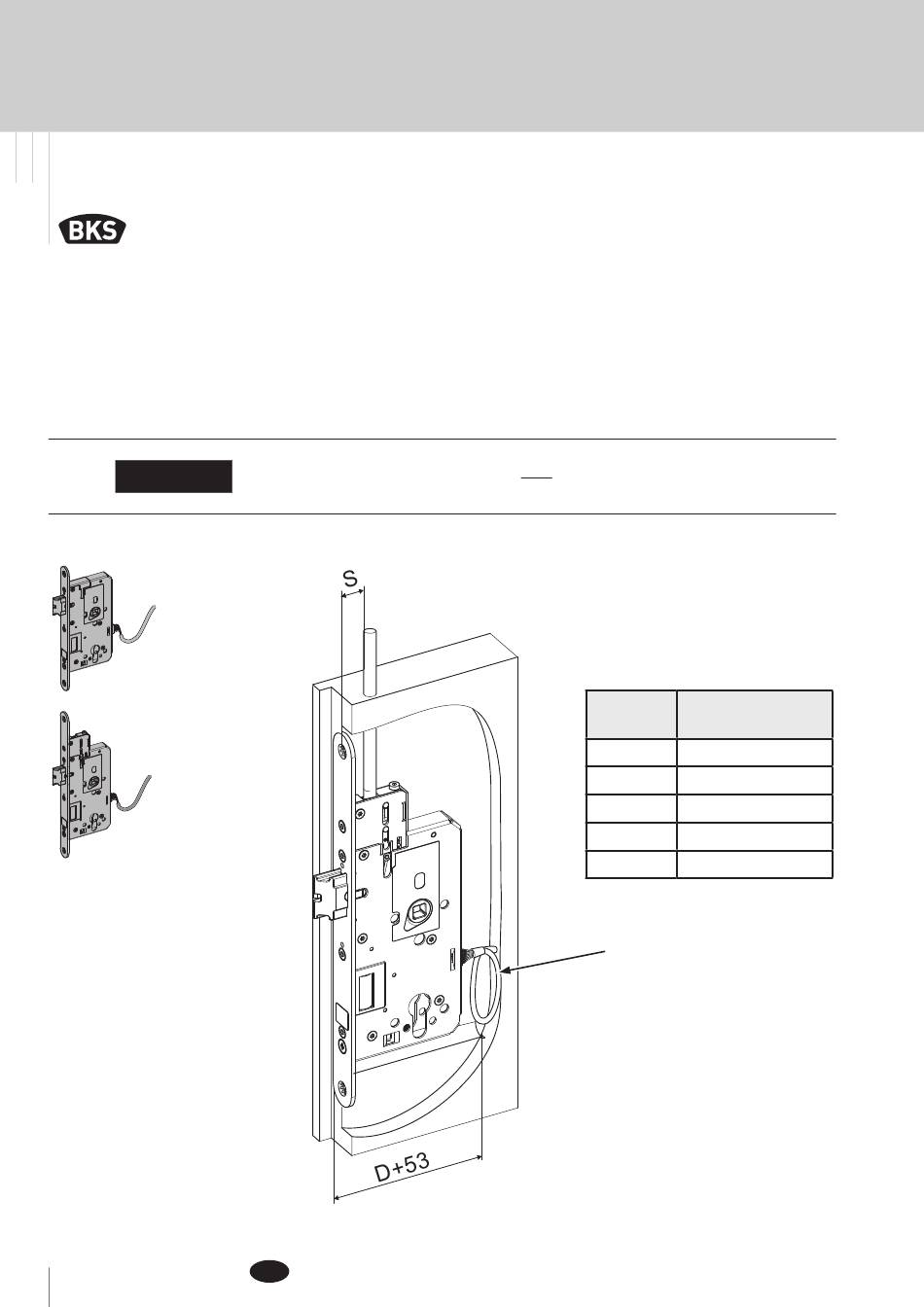

Montage in den Einbauraum
„ Stecker des Anschlusskabels in die Anschlussbuchse an der Rückseite des Schlosses einstecken.
„ Schloss aufrecht in die Schlosstasche einführen, dabei das Kabel in der Schlosstasche einlegen.
Eine Kabelschlaufe von ca. 50 mm vorsehen!
„ Darauf achten, dass das Kabel weder geknickt noch auf Zug belastet wird. Kabel anschließend
nicht stramm ziehen!
„ Schloss an den vorgesehenen Befestigungspunkten an der Tür befestigen.
Bei Verwendung der Schlossvariante „mit Obenverriegelung" darf die Schraube der oberen Be-
festigung die maximale Einschraublänge „S" nicht überschreiten (siehe Tabelle).
Eine zu lange Schraube stößt an die Treibstange und beeinträchtigt die Funktion des Schlosses.
DE
Dornmaß
max. Einschraublänge
D in mm
S in mm
55
15
60
20
65
25
80
40
100
60
Kabelschlaufe ca. 50 mm
04.2021 | 24414E | Designed in Germany
