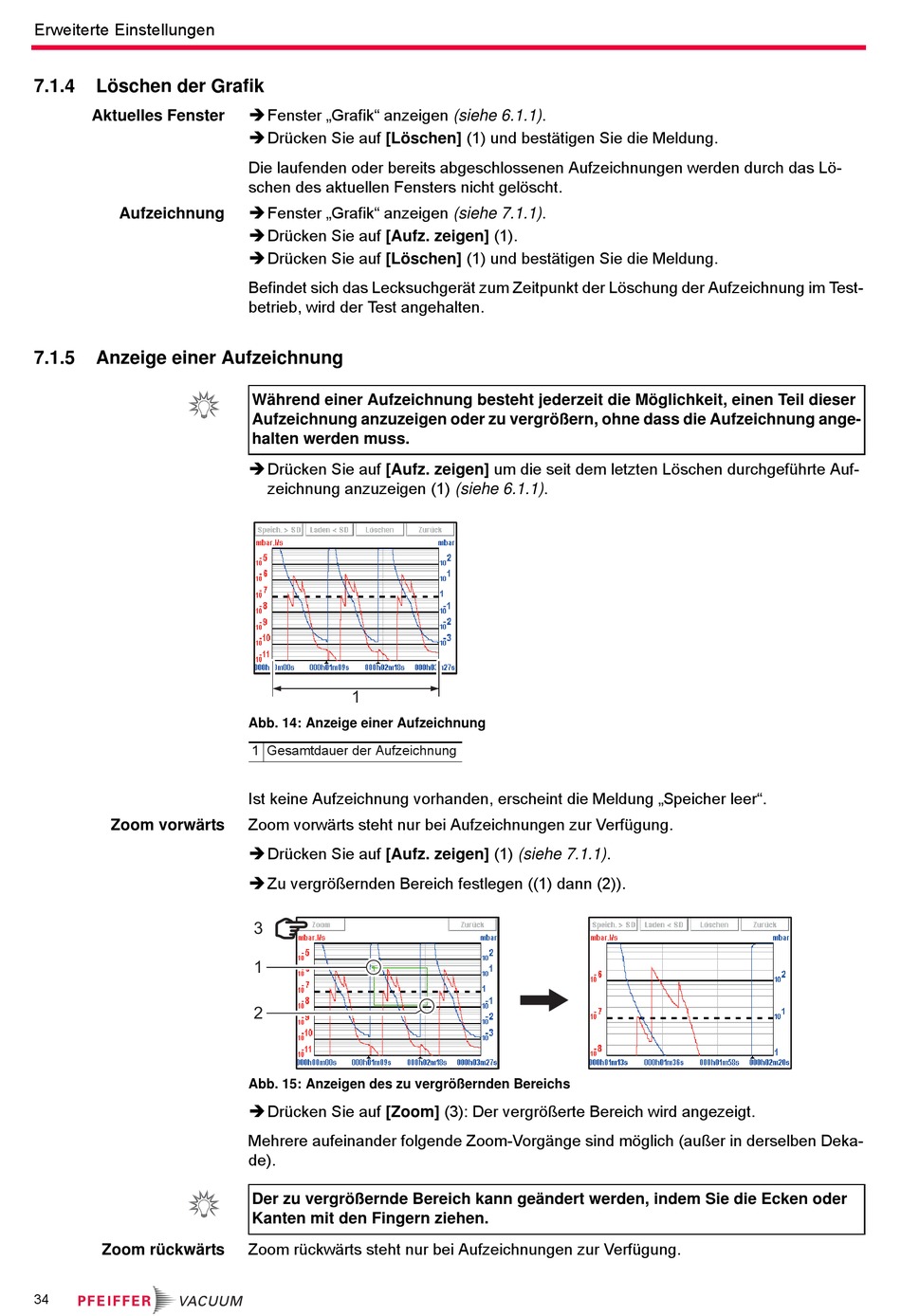

Erweiterte Einstellungen
7.1.4 Löschen der Grafik
Aktuelles Fenster
Aufzeichnung
7.1.5

Anzeige einer Aufzeichnung

Zoom vorwärts
Zoom rückwärts
34
 Fenster „Grafik" anzeigen (siehe 6.1.1).
 Drücken Sie auf [Löschen] (1) und bestätigen Sie die Meldung.
Die laufenden oder bereits abgeschlossenen Aufzeichnungen werden durch das Lö-
schen des aktuellen Fensters nicht gelöscht.
 Fenster „Grafik" anzeigen (siehe 7.1.1).
 Drücken Sie auf [Aufz. zeigen] (1).
 Drücken Sie auf [Löschen] (1) und bestätigen Sie die Meldung.
Befindet sich das Lecksuchgerät zum Zeitpunkt der Löschung der Aufzeichnung im Test-
betrieb, wird der Test angehalten.
Während einer Aufzeichnung besteht jederzeit die Möglichkeit, einen Teil dieser
Aufzeichnung anzuzeigen oder zu vergrößern, ohne dass die Aufzeichnung ange-
halten werden muss.
 Drücken Sie auf [Aufz. zeigen] um die seit dem letzten Löschen durchgeführte Auf-
zeichnung anzuzeigen (1) (siehe 6.1.1).
1
Abb. 14: Anzeige einer Aufzeichnung
1 Gesamtdauer der Aufzeichnung
Ist keine Aufzeichnung vorhanden, erscheint die Meldung „Speicher leer".
Zoom vorwärts steht nur bei Aufzeichnungen zur Verfügung.
 Drücken Sie auf [Aufz. zeigen] (1) (siehe 7.1.1).
 Zu vergrößernden Bereich festlegen ((1) dann (2)).
3
1
2
Abb. 15: Anzeigen des zu vergrößernden Bereichs
 Drücken Sie auf [Zoom] (3): Der vergrößerte Bereich wird angezeigt.
Mehrere aufeinander folgende Zoom-Vorgänge sind möglich (außer in derselben Deka-
de).
Der zu vergrößernde Bereich kann geändert werden, indem Sie die Ecken oder
Kanten mit den Fingern ziehen.
Zoom rückwärts steht nur bei Aufzeichnungen zur Verfügung.
