Abziehen Des Reifens - Butler KENDO.30LIGHT Betriebsanleitung

7105-M002-11_B
D
Seite 27 von 57
KENDO.30LIGHT - KENDO.30LIGHTFI
KENDO.30S - KENDO.30SFI
3. Erst an dieser Stelle den Reifen durch Druck auf
das Pedal im Uhrzeigersinn drehen (Abb._15
Pkt._A) und gleichzeitig Knopf betätigen (Abb._14
Pkt._F2)): ihn solange drücken, bis der Abdrück-
vorgang abgeschlossen ist.
W Ä H R E N D
BEITSCHRITTES DARAUF ACH-
TEN, DIE SEITE DES REIFENS
NICHT ZU ZERDRÜCKEN. DEN
WULST EINFETTEN BEVOR DIE
ROLLE WIEDER EINGESETZT
WIRD.
4. Nach Beendigung des Abdrückens des unteren Teils
die untere Rolle in Ruhestellung wieder bringen,
dafür den Knopf (Abb._14 Pkt._G2) drücken. Die
Rolle sich zieht automatisch zurück und annulliert
die unter Pkt. 1) beschriebene Vorwärtsbewegung.
Dieser Automatismus gilt für beide Arme.
BEVOR DIE BEIDEN UNTERE UND
OBERE ABTASTER NICHT IN DIE
RUHESTELLUNG ZURÜCKGE -
KEHRT SIND, IST EINE NEUE EIN-
STELLUNG DES DURCHMESSERS
WIE UNTER ABSCHNITT 12.4
PUNKT 2) BESCHRIEBEN, NICHT
MÖGLICH.
5. Die Felge drehen, bis die Ventil direkt rechts von
der Rolle positioniert wird.
W Ä H R E N D
BEITSCHRITTES DARAUF ACH-
TEN, DIE SEITE DES REIFENS
NICHT ZU ZERDRÜCKEN. DEN
WULST EINFETTEN BEVOR DIE
ROLLE WIEDER EINGESETZT
WIRD.

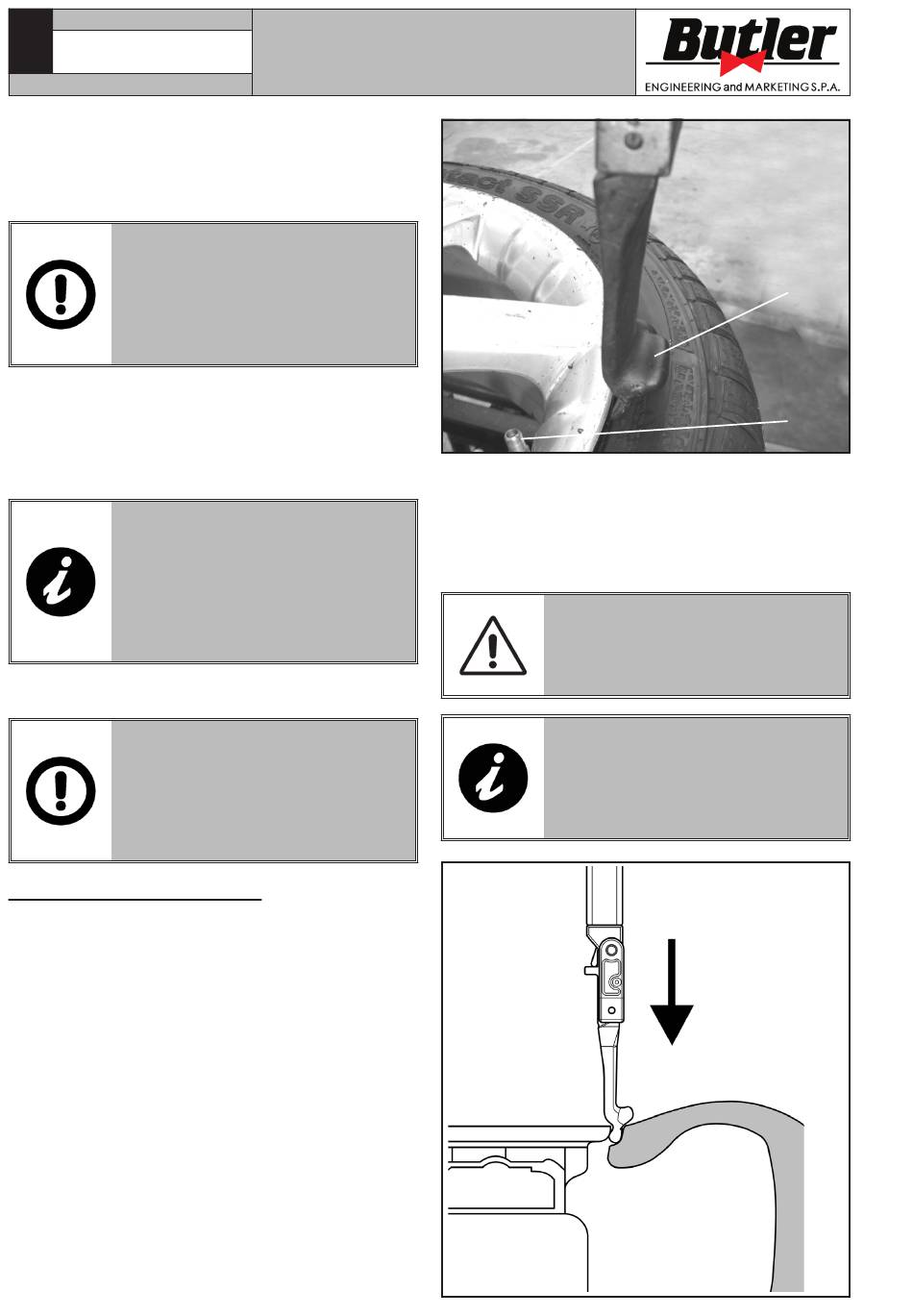

12.7 Abziehen des Reifens

Nach dem Abdrücken beider Wülste wird der Reifen
abgezogen.
1. Das Pedal (Abb._15 Pkt._A) drücken, um das Rad
solange im Uhrzeigersinn zu drehen, bis der Ventil-
schaft die "Ein Uhr" Stellung erreicht hat (Abb._38
Pkt._1).
BEDIENUNGS-
UND WARTUNGSHANDBUCH
D I E S E S A R -
D I E S E S A R -
2. Das obere Werkzeug (Abb._38 Pkt._2) in Überein-
stimmung mit dem Felgenrand bringen, dafür den
vorgesehenen Befehl (Abb._14 Pkt._H) betätigen
(Absenken Werkzeugs) (siehe Abb._39). Während
dieser Phase sich in einem Bereich des Reifens
stellen, der bereits abgedrückt ist.
DEN VERTIKALEN ABDRÜCKARM
IN ARBEITSTELLUNG SEHR VOR-
SICHTIG BRINGEN UM MÖGLICHE
ZERDRÜCKENE VON HÄNDE ZU
VERMEIDEN.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN, DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILIKON.
Abb. 39
Abb. 38
2
1
