• Die Position der vertikalen Achse wird an der Nullposition eines jeden Eingangs ausgerichtet.
• Der Vergrößerungsfaktor der Anzeige der vertikalen Achse wird an den Bereich und die Größe der
vertikalen Bereichsachse angepasst.
• Bei Modellen ohne Motoreingang bleibt der Anzeigebereich der Motoreingangsschwingungsform leer.

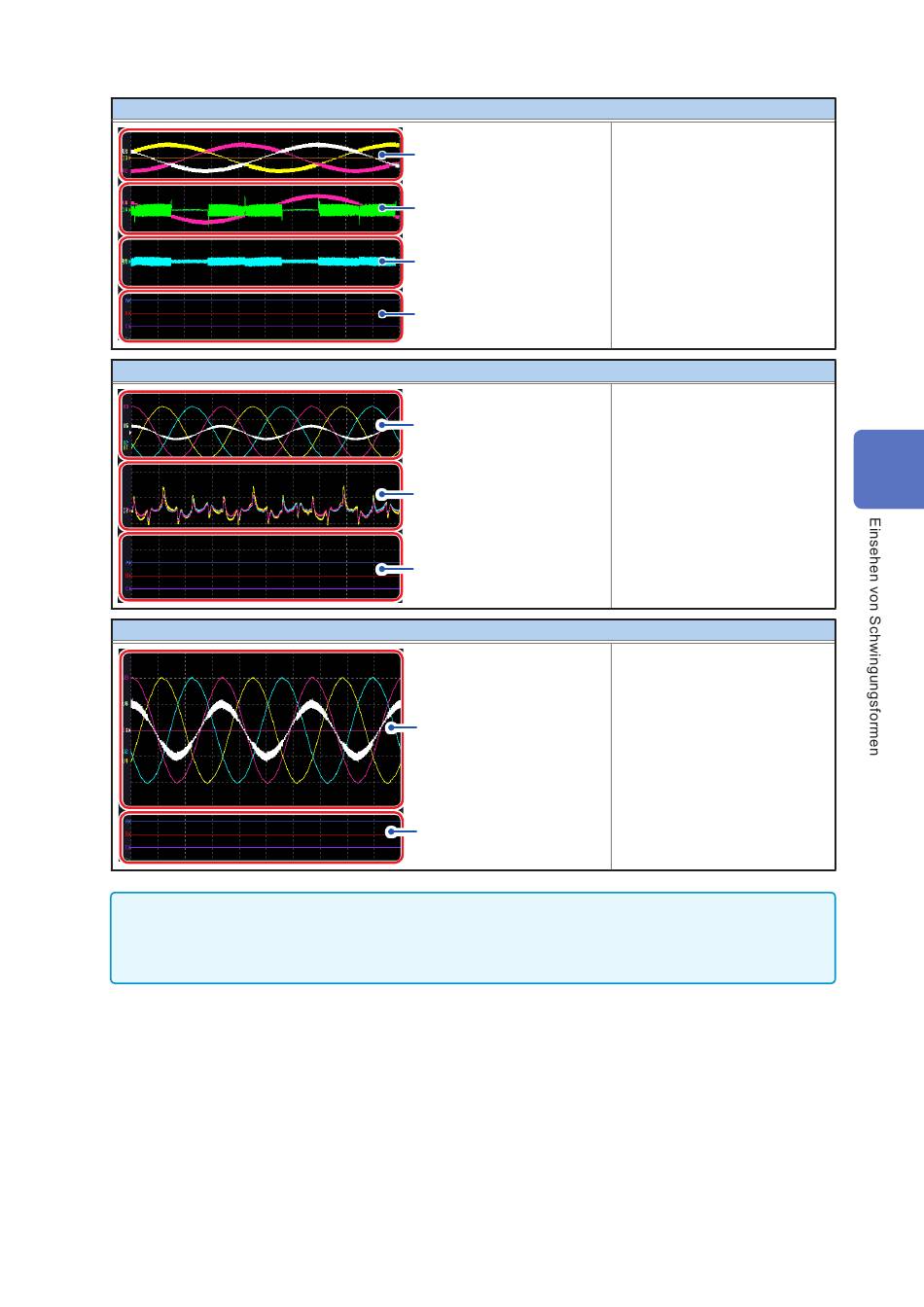

Verkabelung
Spannungs- und
Stromschwingungsformen für
den ersten Anschluss
Spannungs- und
Stromschwingungsformen für
den zweiten Anschluss
Spannungs- und
Stromschwingungsformen für
den dritten Anschluss
Motoreingangsschwingungs-
formen
U/I
Spannungsschwingungsfor-
men
Stromschwingungsformen
Motoreingangsschwingungs-
formen
Reset
Spannungs-/Stromschwin-
gungsformen
Motoreingangsschwingungs-
formen
HIOKI PW6001A965-04
Anzeigen von Schwingungsformen
Die Spannungs- und
Stromschwingungsformen für
jeden Anschluss werden in
derselben Position angezeigt.
Die Positionen variieren je nach
Anschlussmuster.
Die
Spannungsschwingungsformen
werden oben im Bereich und die
Stromschwingungsformen werden
unten im Bereich angezeigt.
Die Spannungs- und
Stromschwingungsformen für
alle Kanäle werden in derselben
Position angezeigt.
4
97
