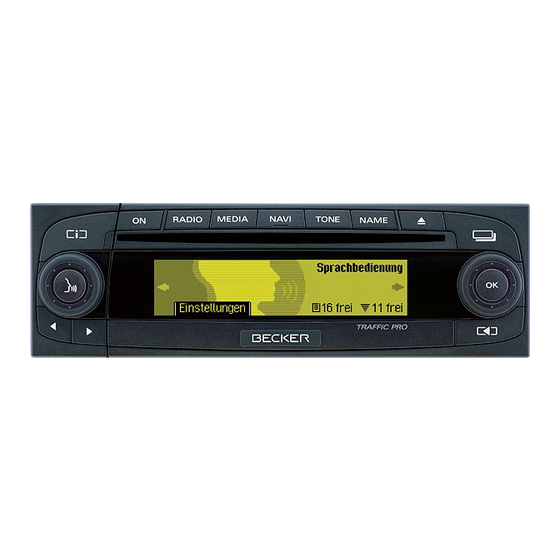

Becker Traffic Pro Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Becker Anleitungen
  4. Autoradios
  5. Traffic Pro
  6. Installationsanleitung

Becker Traffic Pro Installationsanleitung

Vorschau ausblenden Andere Handbücher für Traffic Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Einbauanleitung
Einbauanleitung
Inhalt
Vor dem Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Verwendete Symbole in der Einbauanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installationshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Anschlussschema des Navigations - Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Einbau der GPS Antenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Einbau des Mikrofons. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Anschluss des Rückfahrsignals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Einbau/Ausbau des Traffic Pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Erstinbetriebnahme und Kalibrierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Service Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Vor dem Einbau

Bitte lesen Sie vor Beginn des Einbaus diese Einbauanleitung sorgfältig durch. Beachten Sie im Besonderen die jeweiligen
Sicherheits- und Installationshinweise.

Verwendete Symbole in der Einbauanleitung

G
kennzeichnet Hinweise, welche für Ihre Sicherheit und die Sicherheit anderer wichtig sind.
kennzeichnet Hinweise, welche für den Einbau und die Funktion des Gerätes wichtig sind.
2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker Traffic Pro

Inhaltszusammenfassung für Becker Traffic Pro

  • Seite 1: Inhaltsverzeichnis

    Einbau/Ausbau des Traffic Pro ........

  • Seite 2: Sicherheitshinweise

    Einbauanleitung Sicherheitshinweise Unsachgemäßer Einbau Unsachgemäßer Einbau kann zu Schäden am Gerät oder am Fahrzeug führen! Für den Einbau des Gerätes und seiner Komponenten sind spezielle Kenntnisse und Fähigkeiten erforderlich. Es wird dringend empfohlen den Einbau in einer Fachwerkstatt durchführen zu lassen. Verletzungsgefahr Ungeeignete Einbaustellen der Komponenten können Verletzungen bei einem Verkehrsunfall verursachen oder Si- cherheitseinrichtungen unwirksam machen.

  • Seite 3: Installationshinweise

    Einbauanleitung Installationshinweise Schäden durch Verpolung oder Kurzschluss Falsch angeschlossene Kabel oder Kurzschluss können schwere Geräteschäden hervorrufen. Für die Dauer der Gerätemontage die Fahrzeugbatterie abklemmen. Um Kurzschlüsse und Funktionsstörungen zu vermeiden, verlegen Sie Leitungen so, dass diese nicht eingeklemmt, abgeknickt, aufgescheuert oder abgerissen werden können. Parken Sie das Fahrzeug zur Installation an einem sicheren und ebenen Ort, und ziehen Sie den Zündschlüssel ab.

  • Seite 4: Anschlussschema Des Navigations - Systems

    Einbauanleitung Anschlussschema des Navigations - Systems Antenne Rundfunk Signal vom Tachometer / Tachowelle Soundsystem / Lautsprecher GPS Antenne Traffic Pro Rückfahrsignal Spannungsversorgung Hinweis: Anschlussmöglichkeiten sind detailliert auf der Seite 23 beschrieben.

  • Seite 5: Einbau Der Gps Antenne

    Einbauanleitung Einbau der GPS Antenne Verletzungsgefahr Personen mit Herzschrittmachern dürfen die Magnetantenne nicht in Körpernähe bringen bzw. am Körper tragen, da dies zu Funktionsstörungen des Herzschrittmachers führen kann. Halten Sie die Magnetantenne von Datenträgern (Disketten, Scheckkarten, Magnetkarten etc.), elektronischen und feinmechanischen Geräten fern, da dies zur Löschung von Daten führen kann.
  • Seite 6 Einbauanleitung • Im Fahrzeuginneren Die Antenne kann nur unter einer nicht metallisierten Windschutzscheibe eingebaut werden. Den Einbauplatz so wählen, dass die Antenne möglichst freie Sicht in alle Richtungen hat und nicht durch die Scheibenwischer abgedeckt ist. Abschattungen durch Motorhaube, Fensterholme und Dach sollten so weit als möglich vermieden werden.

  • Seite 7: Einbau Des Mikrofons

    Einbauanleitung Der GPS-Empfang wird durch eine Scheibe mit Scheibenantenne, Frontscheibenheizung oder durch eine wärmege- dämmte Scheibe beeinflusst werden. Wärmegedämmte Scheiben sind u.U. mit einer Titan oder Silberoxydschicht bedampft. Der Einbau der GPS-Antenne im Fahrzeuginnenraum kann die Funktion des Navigationssystems deut- lich verschlechtern.
  • Seite 8 Fahrzeugteile beachten). Anschließend Mikrofon mit dem Klebeband D auf die Anschraubplatte F aufkleben. Der Anschluss des Freisprechmikro- fons erfolgt in Kammer C des Traffic Pro. Um Kurzschlüsse und Funktionsstörungen zu vermeiden, verlegen Sie Leitungen so, dass diese nicht einge-...

  • Seite 9: Anschluss Des Mikrofons Am Traffic Pro

    Kontakten abziehen. b. Anschluss bei vorhandenem CD Wechsler Für den Anschluss des Freisprechmikrofons an ein Traffic Pro mit CD-Wechsler muss die blaue Buchse des vor- handenen CD-Wechsler Kabels entsprechend der folgenden Beschreibung mit den 2 Leitungen belegt werden. Vor dem Belegen Schutzkappe A von beiden Kontakten abziehen.

  • Seite 10: Anschluss Des Rückfahrsignals

    Einbauanleitung Anschluss des Rückfahrsignals Die Abgreifpunkte des Rückfahrsignals sind von Fahrzeug zu Fahrzeug unterschiedlich. Im Zweifel informieren Sie sich bitte bei Ihrem Fahrzeughersteller oder bei einer autorisierten Fachwerkstatt. Bei zugänglichem Schalter am Getriebe oder Schaltgestänge • Am geschalteten Kontakt eine separate Leitung anklemmen. Leitung mit Kammer A Pin 2 verbinden.

  • Seite 11: Anschluss Des Geschwindigkeitssignals (Gal) Vom Tachometer / Tachowelle

    Einbauanleitung Anschluss des Geschwindigkeitssignals (GAL) vom Tachometer / Tachowelle Unfallgefahr Falsch angeschlossene Leitungen können zu einer Beeinträchtigung/Zerstörung von Fahrzeugteilen oder Sicher- heitseinrichtungen führen. Im Zweifel informieren Sie sich bitte bei Ihrem Fahrzeughersteller oder bei einer autorisierten Fachwerkstatt. Elektronischer Tachometer • Signal vom Tachometer abnehmen, verlängern und mit Kammer A Pin 1 verbinden.

  • Seite 12: Mechanischer Tachometer Mit Eingebautem Geschwindigkeitsgeber In Der Tachowelle

    Einbauanleitung Mechanischer Tachometer mit eingebautem Geschwindigkeitsgeber in der Tachowelle • Signal vom Geschwindigkeitsgeber abnehmen, verlängern und mit Kammer A Pin1 verbinden GAL Signal • Mindestanforderung an das Signal: 0 Hz - 4 kHz / Rechtecksignal (kein induktiver Geber) Low - Pegel < 1,5 V, High - Pegel 5 V - 16 V Sollten Sie den genauen Einbauort / Lage des Geschwindig- keitsgebers nicht kennen, informieren Sie sich bitte bei Ihrem KFZ - Hersteller.
  • Seite 13 Einbauanleitung Einbau des Geschwindigkeitsgebers direkt am Getriebe • Tachowelle am Getriebe lösen und Geschwindigkeitsgeber auf Getriebe aufschrauben. Gelöste Tachowelle auf den Geschwindig- keitsgeber aufschrauben und die Kabel anschließen. Kabelanschlüsse des Geschwindigkeitsgebers Braun Masse (Klemme 31) Schwarz - Stromversorgung (Klemme 15), 9 - 16V, 30 mA GAL Signal Blau/Rot - Signal für Kammer A Pin1...

  • Seite 14: Einbau/Ausbau Des Traffic Pro

    Zum Einbau elektrische Anschlüsse herstellen. Bedienteil abneh- men. Jetzt das Traffic Pro in den Einbauschacht schieben. Danach Schieber in die Öffnungen an der Front des Traffic Pro bis zur ers- ten Rastung einschieben (Abb. A). Jetzt wie in Abb. B gezeigt das Radio, durch Ziehen an beiden Schiebern, verriegeln.

  • Seite 15: Erstinbetriebnahme Und Kalibrierung

    Einbauanleitung Erstinbetriebnahme und Kalibrierung • Zur Erstinbetriebnahme und Kalibrierung müssen Sie die Zündung des Fahrzeugs einschalten. Das Traffic Pro einschalten und den Code eingeben (detaillierte Beschreibung siehe Bedienungsanlei- tung). Das Fahrzeug mit möglichst freier Sicht in alle Richtungen (Nicht in unmittelbarer Nähe von Gebäuden) unter freiem Himmel abge- stellt werden.
  • Seite 16 - Test der GPS Funktion auf Seite 22 beschrieben die GPS- Informationen abrufen und prüfen, ob sich die dort angezeigten Werte ändern. Ist ein ausreichender GPS-Empfang gewährleistet, schaltet das Traffic Pro zur nächsten Anzeige weiter. • Sie werden zur Kalibrierungsfahrt aufgefordert. Führen Sie nun die Kalibrierungsfahrt durch.
  • Seite 17 Einbauanleitung • Die Kalibrierung ist erfolgreich abgeschlossen, wenn das Naviga- Alte tion-Menü angezeigt wird. Version Das Navigationssystem ist erst nach Abschluss dieser Kalibrie- rungsfahrt betriebsbereit! Die endgültige Genauigkeit wird erst nach weiterer Fahrt erreicht. • Zur korrekten Navigation bei Strecken mit zeitabhängiger Ver- kehrsführung sollte, wie in der Bedienungsanleitung unter „Ein- stellungen“...

  • Seite 18: Service Mode

    Einbauanleitung Service Mode Im Service Mode können verschiedene Funktionen detailliert geprüft und die Kalibrierung verändert werden. • Gerät einschalten (siehe Bedienungsanleitung) Code eingeben (siehe Bedienungsanleitung) • Drücken Sie Taste und Taste gleichzeitig. Das Service-menü wird angezeigt. Durch Drehen des Dreh-/Drückstellers können sie nun zwischen •...
  • Seite 19 Höhe über dem Meeresspiegel und die Anzahl der Momen- tan empfangenen Satelliten. Kalibrierung löschen - Funktion zum Löschen der Kalibrierung Wird das Traffic Pro aus einem Fahrzeug ausgebaut und in ein anderes Fahrzeug eingebaut, muss eine Kalibrierung durchgeführt werden. Hierzu müssen jedoch unbedingt die aktuellen Kalibrierungsdaten ge- löscht werden.
  • Seite 20 Einbauanleitung Sensorik - Test der Sensoren Funktionen Im Service Menü auswählen. 6HQVRULN 8008 • Zur Funktionskontrolle des Geschwindigkeits-Signals das Fahr- zeug mehrere Meter vorwärts oder rückwärts bewegen. Der Zahlenwert hinter muss sich (auch bei geringer Ge- 5DG schwindigkeit) aufsteigend ändern. Der Zahlenwert hinter darf sich im Leerlauf bzw.
  • Seite 21 Einbauanleitung GPS-Informationen - Test der GPS Funktion Im Service Menü auswählen. *36 ,QIRUPDWLRQHQ 8009 Bei korrekter Funktionalität und GPS Empfang, werden die Anzahl der empfangenen Satelliten (z.B. ), Datum und Uhrzeit und die im Mo- ment mögliche Art der Positionsbestimmung (z.B. ) angezeigt.

  • Seite 22: Anschlüsse

    LineOut vorne rechts Beleuchtung (Klemme 58) Subwoofer LineOut Geschaltetes Plus (Klemme 15) Kammer C2 Masse (Klemme 31) 7-12 Spezifischer Anschluss für Becker CD - Wechsler Kammer B Kammer C3 Lautsprecher hinten rechts + Lautsprecher hinten rechts - NF - Freisprechmikrofon...
