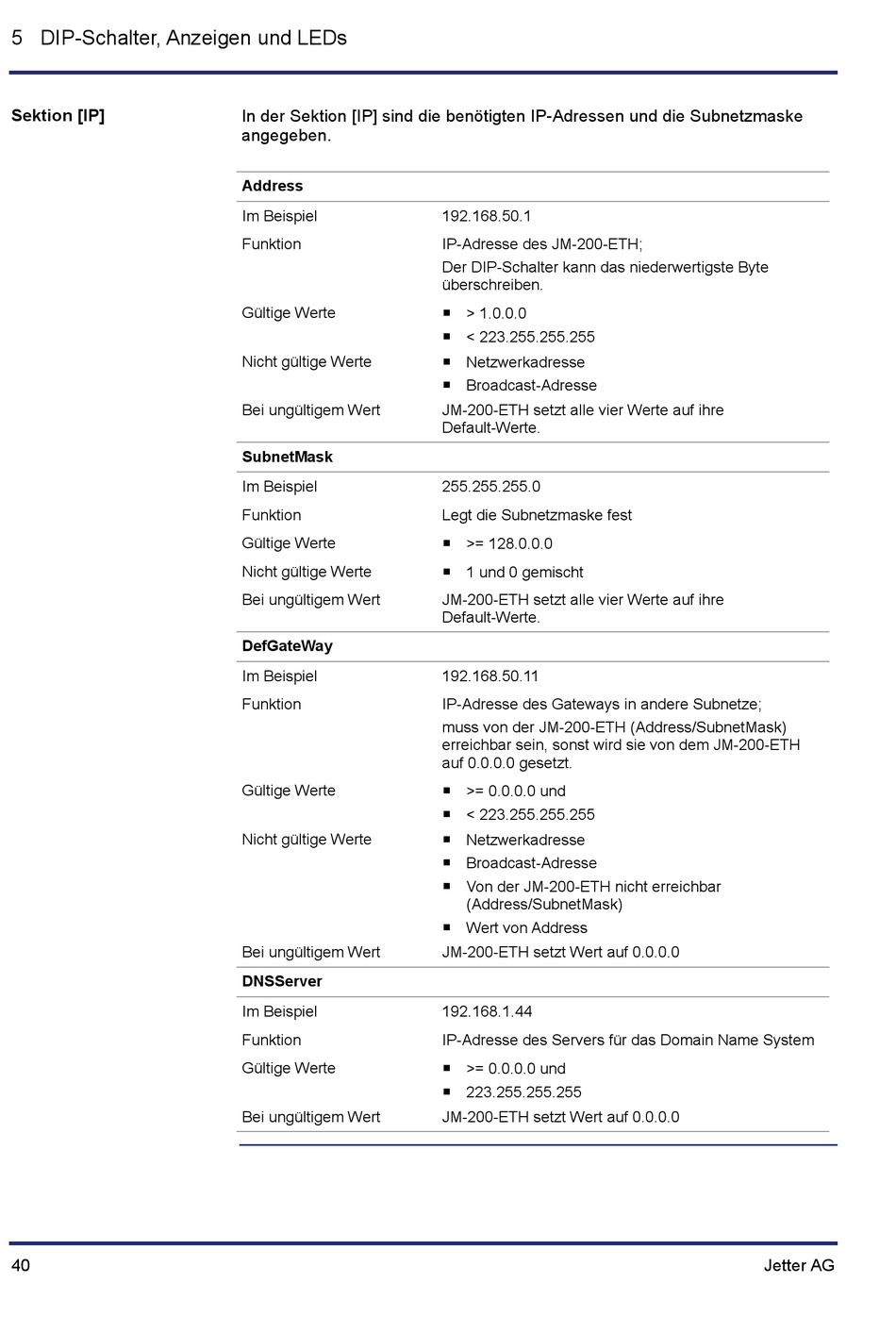

5 DIP-Schalter, Anzeigen und LEDs
Sektion [IP]
40
In der Sektion [IP] sind die benötigten IP-Adressen und die Subnetzmaske
angegeben.
Address
Im Beispiel
Funktion
Gültige Werte
Nicht gültige Werte
Bei ungültigem Wert
SubnetMask
Im Beispiel
Funktion
Gültige Werte
Nicht gültige Werte
Bei ungültigem Wert
DefGateWay
Im Beispiel
Funktion
Gültige Werte
Nicht gültige Werte
Bei ungültigem Wert
DNSServer
Im Beispiel
Funktion
Gültige Werte
Bei ungültigem Wert
192.168.50.1
IP-Adresse des JM-200-ETH;
Der DIP-Schalter kann das niederwertigste Byte
überschreiben.
> 1.0.0.0
< 223.255.255.255
Netzwerkadresse
Broadcast-Adresse
JM-200-ETH setzt alle vier Werte auf ihre
Default-Werte.
255.255.255.0
Legt die Subnetzmaske fest
>= 128.0.0.0
1 und 0 gemischt
JM-200-ETH setzt alle vier Werte auf ihre
Default-Werte.
192.168.50.11
IP-Adresse des Gateways in andere Subnetze;
muss von der JM-200-ETH (Address/SubnetMask)
erreichbar sein, sonst wird sie von dem JM-200-ETH
auf 0.0.0.0 gesetzt.
>= 0.0.0.0 und
< 223.255.255.255
Netzwerkadresse
Broadcast-Adresse
Von der JM-200-ETH nicht erreichbar
(Address/SubnetMask)
Wert von Address
JM-200-ETH setzt Wert auf 0.0.0.0
192.168.1.44
IP-Adresse des Servers für das Domain Name System
>= 0.0.0.0 und
223.255.255.255
JM-200-ETH setzt Wert auf 0.0.0.0
