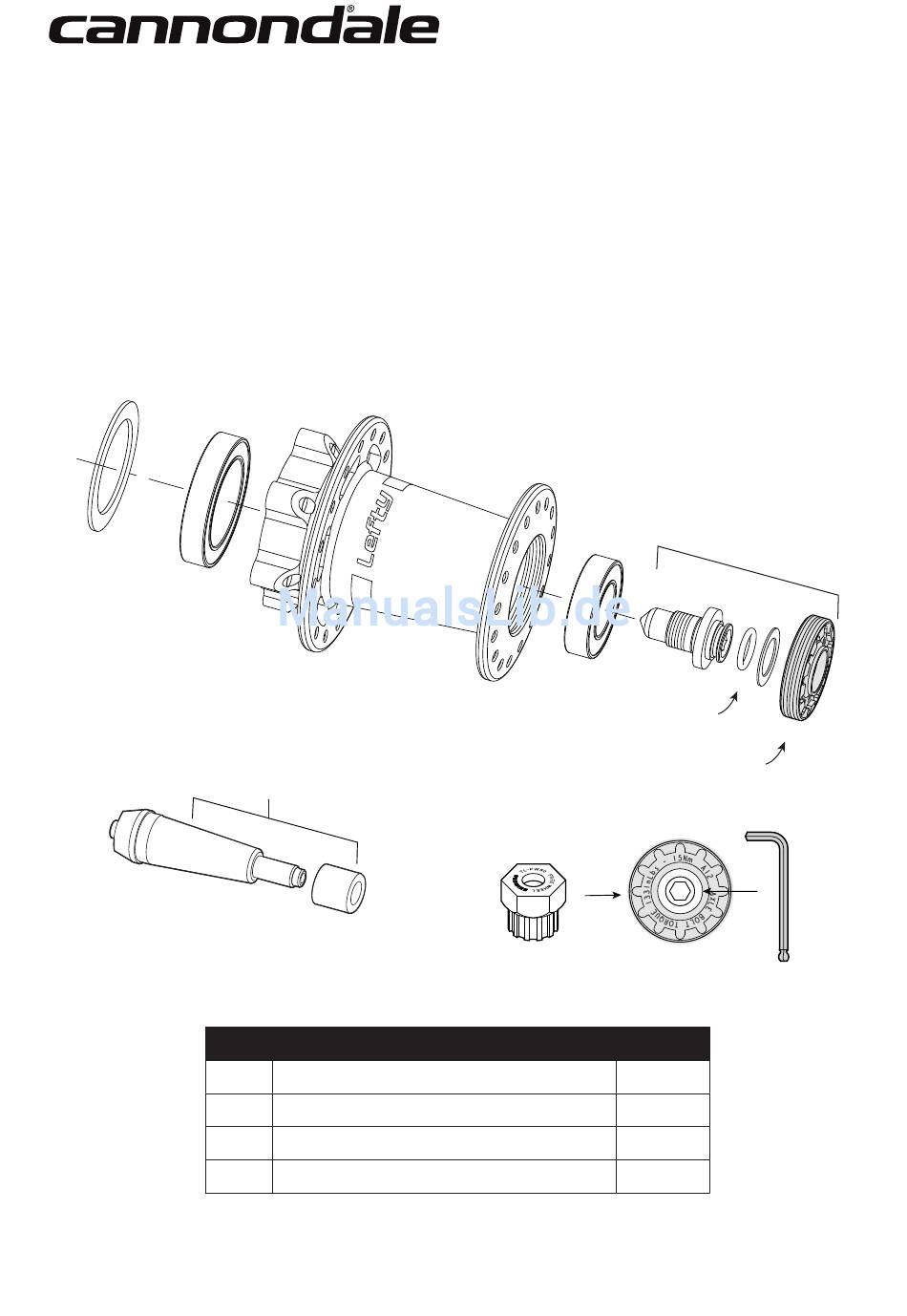

LEFTY HYBRID-Radnabe
1.
Nabenlagerdichtung
2.
Inneres Radlager
3.
LEFTY-Nabengehäuse
4.
Äusseres Radlager
5.
Achsbolzeneinheit
1.
2.
QC118/
KB61805/
QCTL108/
A
B
C
D
KH105/24H KIT,HUB, LEFTY 24H6-BOLT/BLK
3.
KH105/28H KIT,HUB, LEFTY 28H6-BOLT/BLK
KH105/32H KIT,HUB, LEFTY 32H6-BOLT/BLK
6.
ABMESSUNGEN ZUM RADBAU
Flanschdurchmesser Scheibe
Flanschdurchmesser Nicht-Scheibe
Flansch bis Mitte Scheibe
Flansch bis Mitte Nicht-Scheibe
6.
Zentrierachse Lefty-Radnabe
7.
Achsbolzen
8.
Nabenkappe (Linksgewinde!)
9.
Shimano Tool TL-FW30
4.
KB61902/
9.
Shimano TL-FW30
12
5.
QC117/
7.
Light grease
Loctite 242 (blue)
7.
5 mm
15 Nm (133 InLbs)
68.0 mm
54.0 mm
18.8 mm
31.6 mm
1.
8.
