Ersatzteilzeichnung - Geflanschte Ausführung; Ersatzteilliste - Geflanschte Ausführung - PONNDORF P delta / PD-S-Serie Betriebs- Und Wartungsanleitung

PONNDORF Gerätetechnik GmbH
Leipziger Strasse 374
D - 34123 Kassel

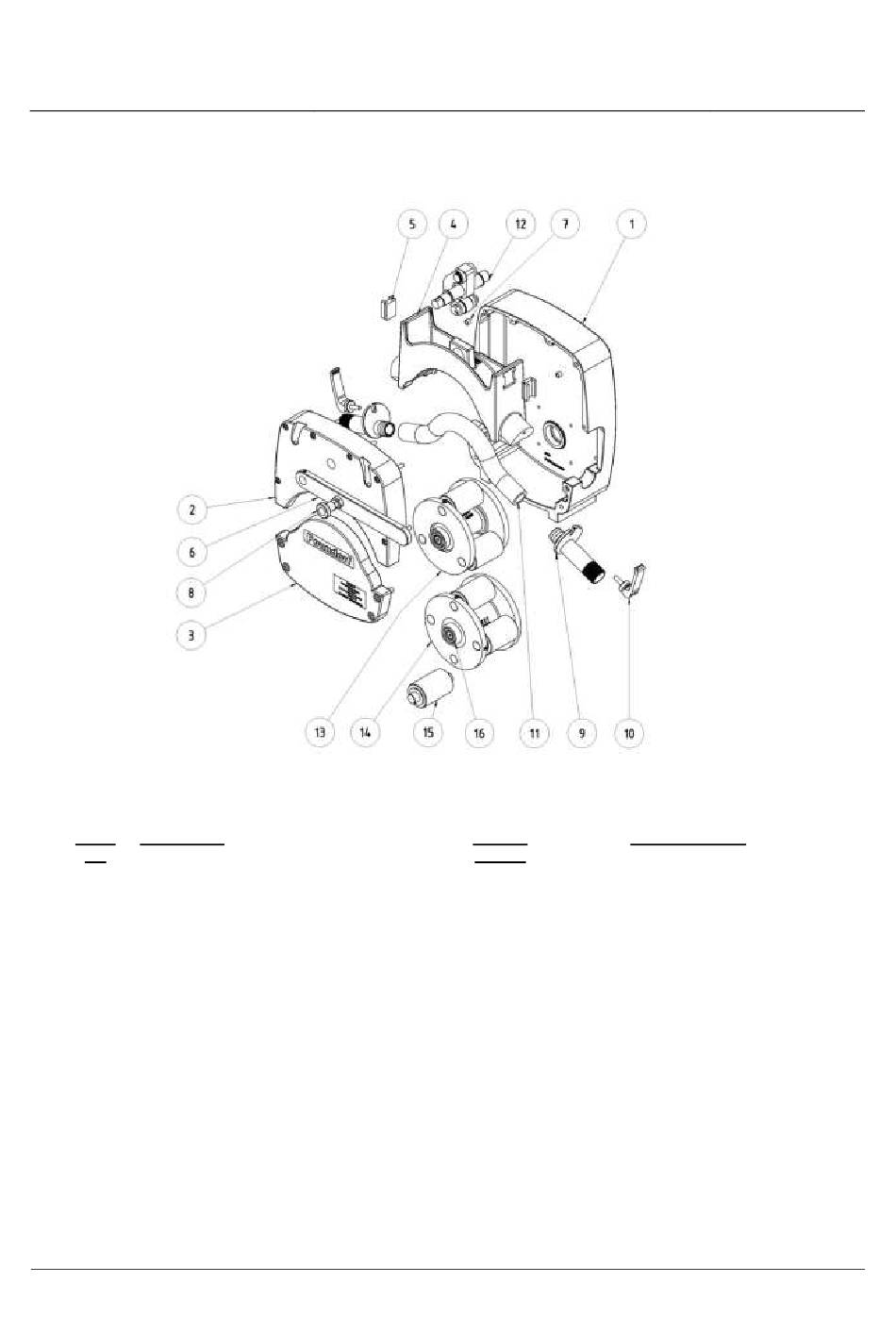

7.5 Ersatzteilzeichnung - geflanschte Ausführung
7.6 Ersatzteilliste - geflanschte Ausführung
Teile- Benennung
Nr.
1 Gehäuse , geflanscht
2 Deckel oben
3 Deckel unten
4 Schlauchbett
5 Gleitelement
6 Griff
7 Zentrierhülse
8 Edelstahl-Rastbolzen
9 Anschlusstülle, G 3/4" Außengewinde
10 Exzenterspanner mit Schraube
11 Schlauch
12 Öffnungsmechanik komplett
13 Rotor komplett geflanscht 3-Rollen Rotor)
14 Rotor komplett geflanscht 4-Rollen-Rotor)
15 Laufrolle komplett
16 Rillenkugellager
17 Spezialschmiermittel 250 gr. nicht abgebildet
Version 003_DE / 04.2021
Betriebsanleitung
Schlauchpumpe Typ
P_delta / PD-S
Anzahl/
Pumpe
1
1
1
1
2
1
2
1
2
2
1
1
1
1
1
1
1
Seite 25 von 29
Artikel-Nummer
P_delta 15 P_delta 15
40-019-002 40-019-002
40-019-004 40-019-004
40-019-006 40-019-006
40-019-008 40-019-008
40-019-010 40-019-010
40-019-043 40-019-043
40-019-047 40-019-047
40-019-041 40-019-041
40-015-029 40-019-029
40-019-040 40-019-040
40-015-070 40-019-072
40-019-035 40-019-035
40-015-056 40-019-056
- 40-019-052
40-019-017 40-019-017
94-200-007 94-200-007
21-000-001 21-000-001
