PONNDORF Gerätetechnik GmbH
Leipziger Strasse 374
D - 34123 Kassel
5.3

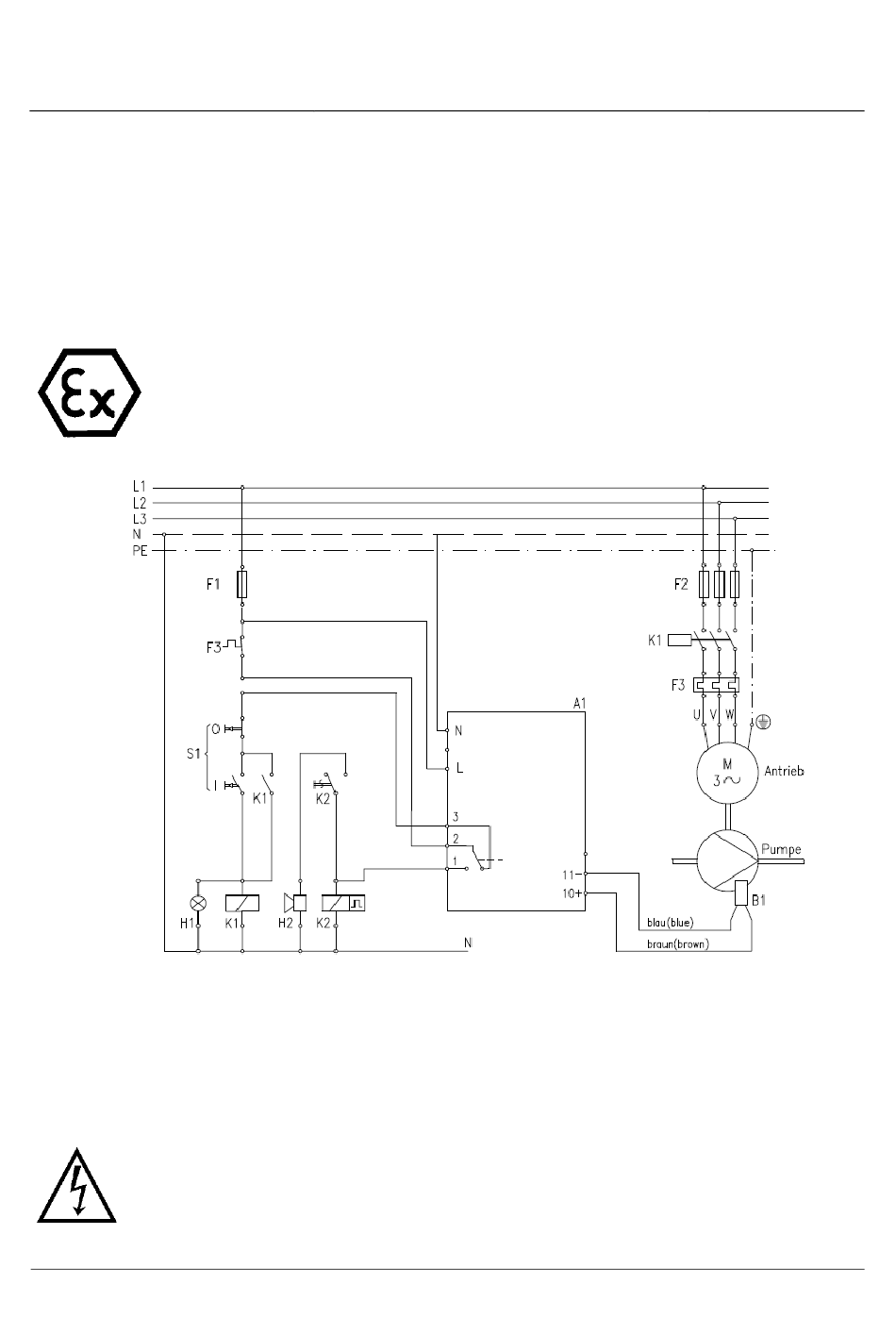

Schaltplan der Schlauchbruchüberwachung (Prinziplösung) für den Einsatz in
explosionsgefährdeten Bereichen (Art.-Nr. 93-000-009)
Der nachstehende Schaltplan ist nur gültig für die Schlauchbruchüberwachung
bestehend aus:
• kapazitivem Näherungsschalter (Fabrikat: Rechner)
• Trennschaltverstärker (Fabrikat: Rechner)
Der Trennschaltverstärker darf nicht in explosionsgefährdeten Bereichen
verwendet, sondern muss unbedingt außerhalb dieser Bereiche installiert werden.
A1 – Trennschaltverstärker Typ N-132/1-01
B1 – Kapazitiver Sensor (2-Draht NAMUR)
F1 – Steuersicherung
F2 – Motorsicherung
F3 – Motorschutzrelais
H1 – Kontrollleuchte-Betrieb
Version 003_DE / 04.2021
Der Anschluss ist nur durch Fachpersonal vorzunehmen!
Betriebsanleitung
Schlauchpumpe Typ
P_delta / PD-S
H2 – Signalhupe, Meldeleuchte
K1 – Motorschütz
K2 – Blinkrelais 0,5 sec.
M – Motor-Pumpenantrieb
S 1 – Doppeldrucktaster
Seite 15 von 29
