Ersatzteilzeichnung; Ersatzteilliste - PONNDORF P_classic 15 Betriebs- Und Wartungsanleitung

PONNDORF Gerätetechnik GmbH
Leipziger Strasse 374
D - 34123 Kassel

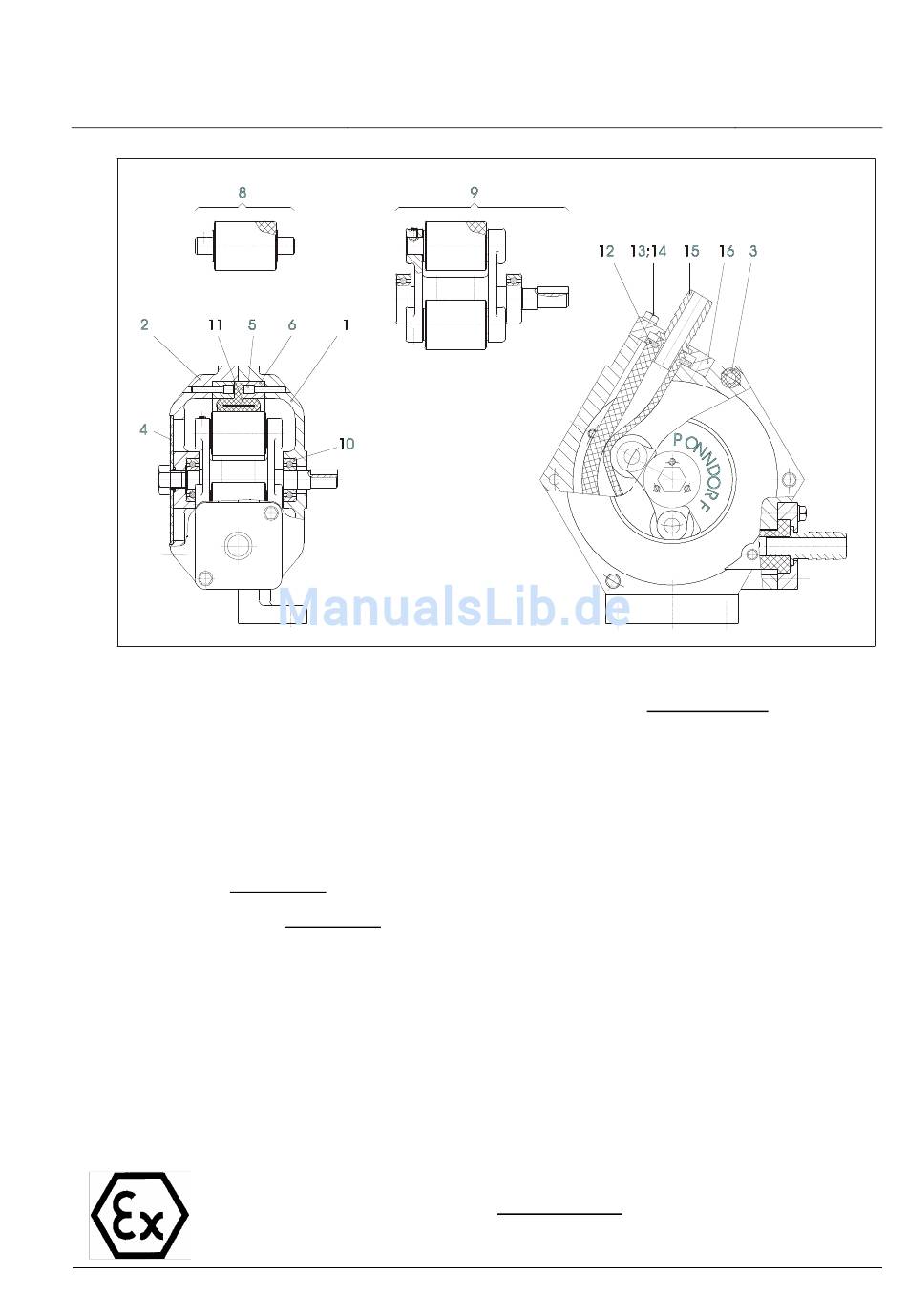

7.4 Ersatzteilzeichnung

7.5 Ersatzteilliste

Teile- Benennung
Nr.
1 Gehäuseteil 1
2 Gehäuseteil 2
3 Zentrierstück
4 Gehäusedeckel, komplett
Material: Plexiglas
1.4301 / V2A (gem. ATEX)
5 Haltestift
6 Tefloneinlage (Satz á 2 Stück -
kpl. mit Teile-Nr. 5)
8 Rolle komplett, Teflon (Satz á 3 Stück)
9 Rotor komplett
10 Kugellager
11 Pumpenschlauch
Material: Naturkautschuk
Naturkautschuk gem. FDA
Neoprene
Hypalon
12 Schnellverschlussring
13/14 Schraube komplett
15 Anschlusstülle
Material: PP
1.4571 / V4A (gem. ATEX)
16 Gegenflansch
Der Betreiber hat sicherzustellen, dass bei Einsatz von Ponndorf
Schlauchpumpen gemäß ATEX ausschließlich ein Gehäusedeckel aus
V2A (Pos. 4) und Anschlusstüllen aus V4A (Pos. 15) verwendet werden.
Die Komponenten aus Plexiglas bzw. PP sind hierfür nicht zugelassen!
Version D, erstellt am 02.12.2008
Betriebsanleitung
Schlauchpumpe Typ P_classic
15 - 50
Anzahl/
Pumpe
P_classic 15 P_classic 27 P_classic 35 P_classic 50
1 10-015-002
1 10-015-004
2 10-015-008
1
10-015-007
94-080-016
6/10/10/14 s. Teile-Nr. 6
2 10-015-112
3 10-015-117
1 10-015-022
2 10-015-020
1
10-015-060
10-015-066
10-015-062
10-015-064
1 10-015-026
4 10-015-099
2
10-015-027
10-015-029
2 10-015-024
Seite 22 von 25
Ersatzteile P_classic 15, 27, 35 und 50
Zeichnung-Nr. HG02-034/4
Datum: 20.03.2002
Artikel-Nummern
10-027-002 10-035-002
10-027-004 10-035-004
10-015-008 10-015-008
10-027-007 10-035-007
94-080-028 94-080-036
s. Teile-Nr. 6 s. Teile-Nr. 6
10-027-112 10-035-112
10-027-117 10-035-117
10-027-022 10-035-022
10-027-020 10-035-020
10-027-060 10-035-060
10-027-066 10-035-066
10-027-062 10-035-062
10-027-064 10-035-064
10-027-026 10-035-026
10-027-099 10-035-099
10-027-027 10-035-027
10-027-029 10-035-029
10-027-024 10-035-024
10-050-002
10-050-004
10-015-008
10-050-007
94-080-051
s. Teile-Nr. 6
10-050-112
10-050-117
10-050-022
10-050-020
10-050-060
10-050-066
10-050-062
10-050-064
10-050-026
10-050-099
10-050-027
10-050-029
10-050-024
