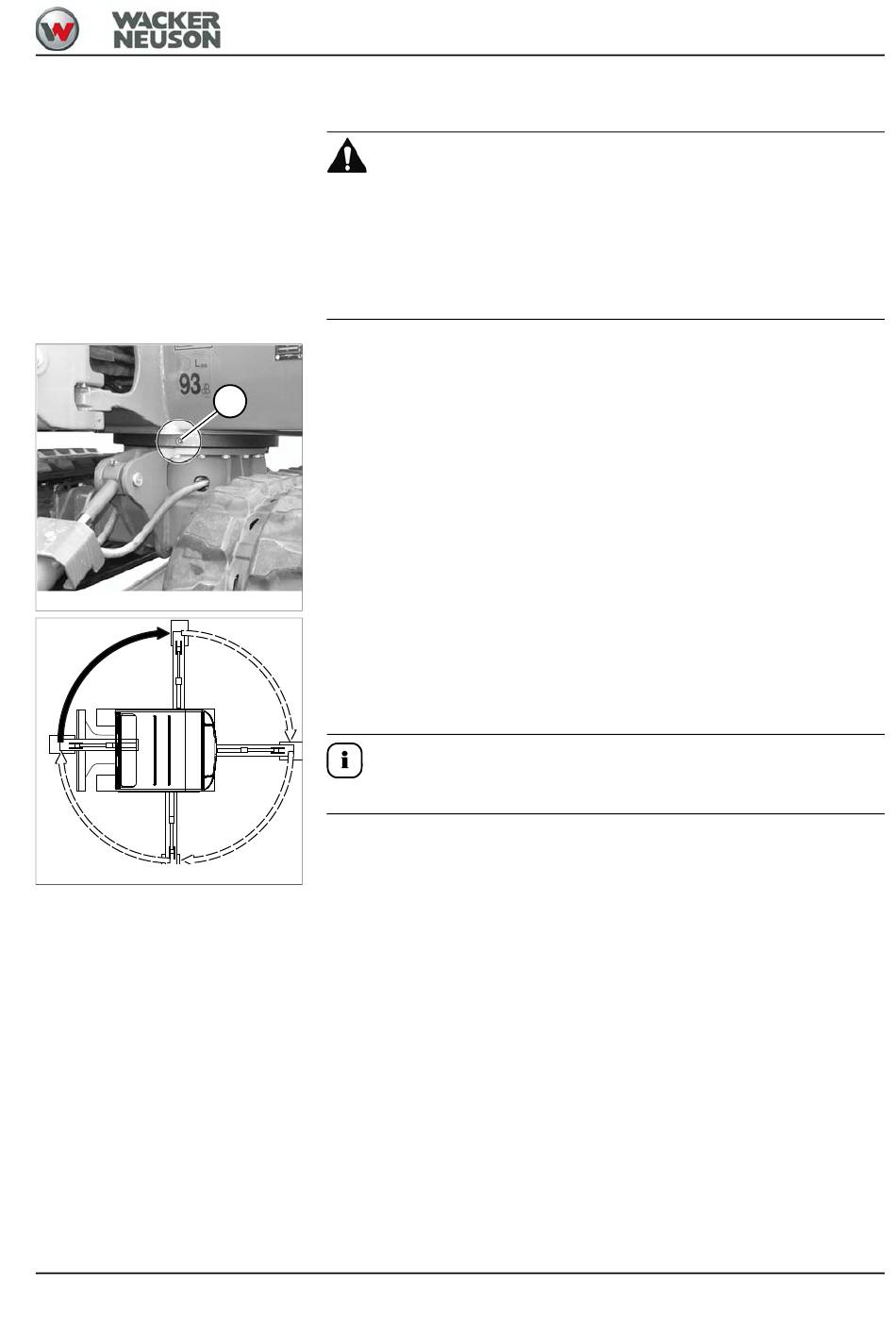

Drehkranz-Kugellaufbahn
Abb. 213
Abb. 214
Drehkranz-Verzahnung
BA ET16 de* 1.0 * et16w700.fm
GEFAHR
Quetschgefahr beim Schmiervorgang der Kugellaufbahn!
Gefahr von schweren Quetschungen, die Tod oder schwere Verletzungen
zur Folge haben!
► Fahrzeug wie in
► Oberwagen nicht drehen.
1. Fahrzeug auf waagrechtem, tragfestem und ebenem Untergrund
abstellen.
2. Armsystem und Planierschild auf den Boden absenken.
10
3. Motor abstellen, Zündschlüssel abziehen und verwahren.
4. Schmierstelle 10 mit der Fettpresse mit zwei Hüben abschmieren.
5. Motor starten, Armsystem und Planierschild anheben.
6. Oberwagen um 90° drehen.
7. Punkte 2-6 dreimal wiederholen, bis der Oberwagen wieder in seiner
Ausgangsposition steht.
8. Oberwagen mehrmals um 360° drehen.
Information
Die Schmierstellen sauber halten und austretendes Schmierfett entfernen.
Die Drehkranzverzahnung ist wartungsfrei.
Abb. 210
angegeben abstellen.
Wartung 7
7-11
