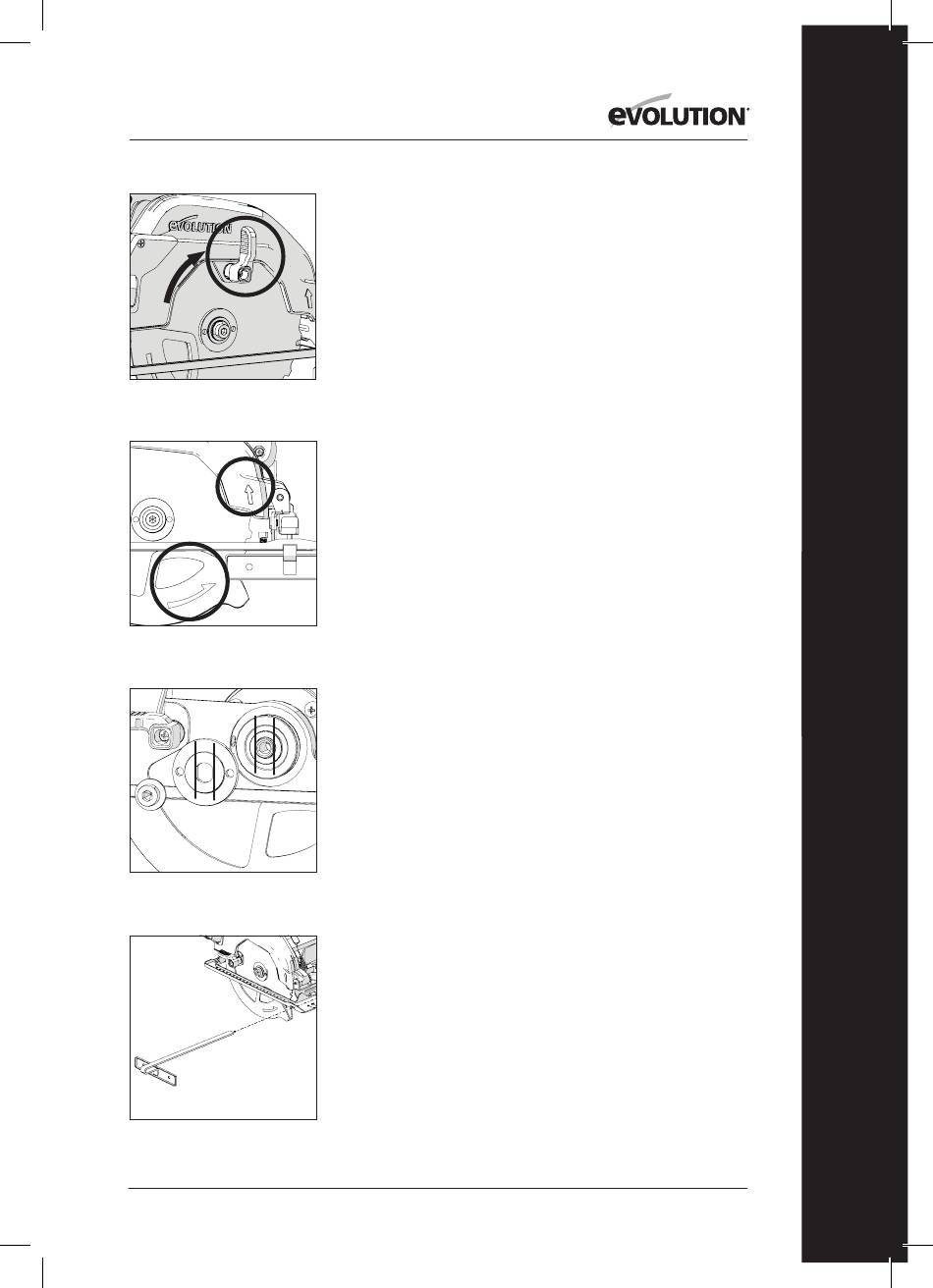

Fig. 5
Fig. 6
Fig. 7
Fig. 8
• Rangez la bride extérieure de la lame et les fixations associées
dans un lieu sûr.
• Faites pivoter le carter de lame inférieur dans le carter de
lame supérieur grâce au levier manuel à actionner avec le
pouce. (Fig. 5)
• Retirez soigneusement la lame (s'il y en a une) de la machine.
• Nettoyez méticuleusement les brides d'entrainement
extérieures et intérieures de la lame.
Remarque : Vous pouvez laisser la bride intérieure de la lame
en place si vous le souhaitez, mais vous devez la contrôler et
la nettoyer soigneusement. Si vous décidez de la retirer de la
machine, remettez-la dans la même position en suivant la même
orientation qu'avant son retrait.
• Nettoyez méticuleusement la zone de l'alésage de la lame (des
deux côtés), à l'endroit où les brides de la lame se touchent et
bloquent la lame.
• Installez la (nouvelle) lame.
• Assurez-vous que la direction des flèches de rotation imprimées
sur la lame correspond au sens de rotation des flèches qui se
trouvent sur les carters inférieurs et supérieurs de la machine.
(Fig. 6)
• Réinstallez la bride d'entrainement extérieure, la vis à tête creuse
de l'arbre et les fixations associées.
Remarque : La bride d'entrainement extérieure est pourvue d'un
alésage spécialement usiné comportant deux « pièces plates »
opposées. (Fig. 7) Ces « pièces plates » s'enclenchent avec deux
« pièces plates » complémentaires présentes sur l'arbre
de la machine.
• Réenclenchez le verrouillage de l'arbre et serrez la vis à tête
creuse de l'arbre à l'aide de la clé hexagonale.
• Relâchez le bouton de blocage de l'arbre
• Rangez la clé hexagonale dans l'emplacement qui lui est dédié.
• Vérifiez que le verrou de l'arbre a été complètement desserré en
faisant tourner manuellement la lame.
• Vérifiez le bon fonctionnement du carter de lame inférieur.
GUIDE PARALLÈLE
(11)
Un guide parallèle (Fig. 8) pouvant se révéler particulièrement
utile lors d'une découpe longitudinale est fourni avec toutes les
machines CCS. Le guide peut être monté à l'avant de la plaque en
acier. Insérez le bras du guide dans la fente rectangulaire située de
chaque côté (à l'avant) de la plaque en acier embouti et faites-le
glisser sous la vis de blocage et de réglage située au centre. (Fig. 9)
Remarque : Le guide parallèle peut être monté de chaque côté de
la plaque en acier.
AVERTISSEMENT : Montez et réglez le guide uniquement quand
la machine est débranchée de sa source d'alimentation.
Remarque : Le bras du guide parallèle doit passer à travers toutes
les fentes rectangulaires de la plaque en acier.
