Hinweis: Der innere Sägeblatt-Flansch kann, falls gewünscht,
an Ort und Stelle belassen werden; er sollte jedoch überprüft
und gründlich gereinigt werden. Falls er aus der Maschine entfernt
wird, muss er mit derselben Ausrichtung wie zuvor wieder
eingesetzt werden.
• Reinigen Sie das Sägeblatt gründlich im Bereich der Bohrungen
(beide Oberflächen), wo die Blattflansche das Sägeblatt
berühren und festklemmen.
• Setzen Sie das (neue) Sägeblatt ein.
• Stellen Sie sicher, dass die auf dem Sägeblatt aufgedruckte
Drehrichtung der Richtung der Pfeile auf dem oberen und
unteren Sägeblattschutz entspricht. (Abb. 6)
• Setzen Sie den äußeren Antriebsflansch, die Sechskantschraube
und die zugehörigen Befestigungen erneut ein.
Hinweis: Der äußere Antriebsflansch hat eine speziell bearbeitete
Bohrung, die über zwei gegenüberliegende flache Stellen verfügt.
(Abb. 7) Diese treffen mit zwei komplementären flachen Stellen,
die in die Spindel der Maschine eingearbeitet sind, zusammen.
• Betätigen Sie die Spindelsperre erneut und ziehen
Sie die Sechskantschraube der Spindel mit Hilfe des
Sechskantschlüssels sorgfältig fest.
• Lassen Sie die Spindel-Sperrtaste los.
• Verwahren Sie den Sechskantschlüssel an seinem
entsprechenden Aufbewahrungsort.
• Überprüfen Sie, ob die Spindel-Sperrtaste gelöst ist, indem Sie
das Sägeblatt per Hand drehen.
• Prüfen Sie die Funktion des unteren Schutzes.
PARALLELE KANTENFÜHRUNG
(11)
Eine parallele Kantenführung (Abb. 8) kann besonders beim
Kappschneiden hilfreich sein und wird mit all diesen Maschinen
mitgeliefert. Die Führung kann auf die Vorderseite der Bodenplatte
der Maschinen angebracht werden.
Der Arm der Führung sollte durch die rechteckigen Schlitze an
jeder Seite (vorn) der Pressstahl-Grundplatte eingeführt und
dann unter die in der Mitte befindliche Einstellsperrschraube
geschoben werden. (Abb. 9)
Hinweis: Die parallele Kantenführung kann auf beiden Seiten der
Grundplatte angebracht werden.
WARNUNG: Die Führung darf nur eingesetzt und eingestellt
werden, wenn die Maschine vom Stromnetz getrennt ist.
Hinweis: Der Arm der parallelen Kantenführung muss alle
rechteckigen Schlitze in der Grundplatte durchlaufen.
WARNUNG: Es kann gefährlich sein, die Kantenführung
einzusetzen oder zu verwenden, wenn der Arm nur durch einen (1)
der rechteckigen Schlitze in der Grundplatte verläuft.
www.evolutionpowertools.com

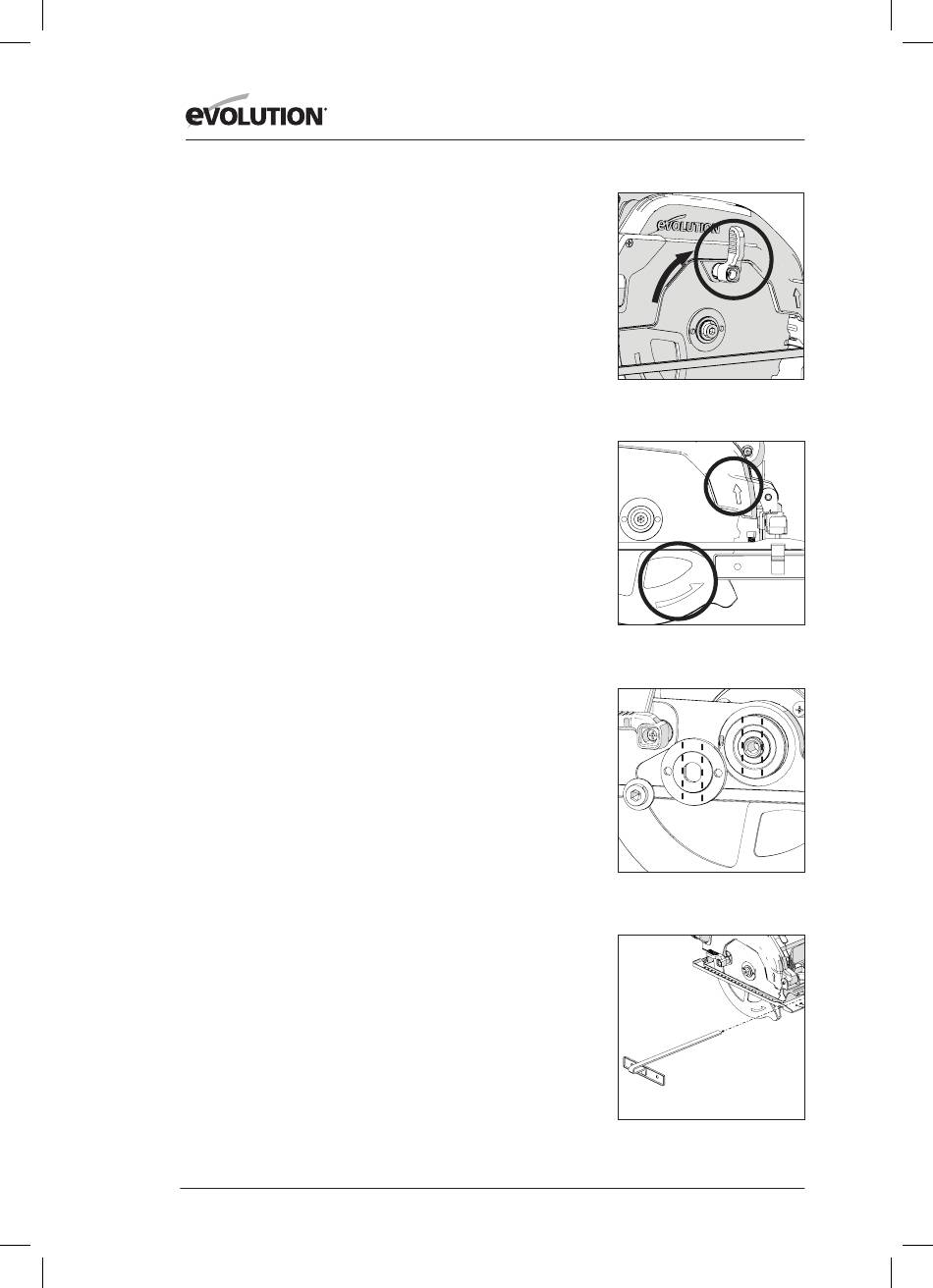

Abb. 5
Abb. 6
Abb. 7
Abb. 8
34
