1. Corriente de cortocircuito [Duración]
Corriente de cortocircuito 1,616 kA
Duración 0,44 ms
2. cálculos de protección de chispas del arco eléctrico
Para proteger al personal de la posibilidad de sufrir lesiones por chispas del arco eléctrico,
se estima el cálculo de chispas del arco del sistema de batería con los cálculos de energía
incidental, consulte el Anexo D de NFPA 70E.
Voltaje del sistema de batería
Resistencia interna del sistema de batería
Corriente de falla empernada
Corriente de arco
Tiempo de despeje
Energía incidental del arco eléctrico
Distancia de trabajo
Los instaladores de sistemas de baterías deben usar EPI (Equipo de Protección Individual)
según el artículo 130 de NFPA 70E en relación con el cálculo de los resultados anteriores.
ADVERTEnCIA
• Al instalar el sistema de baterías, el trabajador debe usar ropa de protección
eléctrica en todo momento como protección contra posibles exposiciones a chispas
del arco eléctrico.
• La ropa de protección eléctrica que lleve el trabajador debe asegurar el
movimiento y la visibilidad del trabajador al tiempo que cubre cualquier prenda
inflamable.
• El trabajador debe llevar siempre un casco de seguridad no conductor en todo
momento y lugar para su protección de cualquier peligro o lesión en la cabeza
por descargas eléctricas o quemaduras por contacto con partes de circuito o
conductores eléctricos energizados, que puede resultar de explosiones eléctricas.
• El trabajador debe llevar equipo de protección no conductor para el rostro,
cuello y barbilla en todo momento y lugar como protección de cualquier peligro
por exposición a arcos eléctricos o chispas, que pueden resultar de explosiones
eléctricas.
• El trabajador debe llevar equipo de protección no conductor para los ojos en todo
momento y lugar como protección de cualquier peligro por exposición a arcos
eléctricos o chispas, que pueden resultar de explosiones eléctricas.
• El trabajador llevará protección auditiva dentro de los límites del arco eléctrico.
• El trabajador llevará guantes de cuero de alta resistencia o guantes para trabajos
eléctricos con el siguiente nivel de regulación para protección contra arcos
eléctricos. En caso de llevar guantes de goma como protección contra descargas, el
trabajador llevará protectores adicionales de cuero encima de los guantes.
• El trabajador llevará calzado de cuero de alta resistencia o calzado dieléctrico, o
ambos, para ofrecer cierta protección contra el arco eléctrico.
• El trabajador inspeccionará el equipo relacionado con el arco antes de cada uso.
No debe usarse ropa de trabajo ni trajes de protección eléctrica contaminados o
dañados hasta el punto de poner en riesgo sus cualidades protectoras.
No deben usarse elementos protectores contaminados con grasa, aceite o líquidos
inflamables o materiales combustibles.
• Deben seguirse las instrucciones del fabricante de la prenda sobre el cuidado y
mantenimiento de equipo de protección eléctrica.
• Debe almacenarse el equipo de protección eléctrica de modo que se eviten daños
físicos, daños por humedad, polvo u otros agentes perjudiciales, además de la
contaminación con materiales inflamables o combustibles.
2.2 Características
• Unidad compacta de almacenamiento energético compatible con sistemas
fotovoltaicos domésticos
• Sistema de almacenamiento residencial con batería de 400V DC: Ciclo diario y
capacidad de reserva de emergencia.
+
Batería DC/DC
-
Interfaz de potencia
de la batería
• Los dispositivos de protección incluyen lo siguiente:
- Interfaz de alimentación del inversor para la protección contra la sobretensión,
la sobrecorriente, el cortocircuito externo, la polaridad inversa, la corriente de
entrada y la sobretemperatura.
- Interfaz de alimentación de la batería para la protección contra cortocircuito
interno, sobretensión, sobrecorriente, sobretemperatura y baja tensión.
• Instalación flexible: Interior y exterior
288,4 V
0,06 Ω
1,616 kA
0,808 kA
371us
0.000132 Cal/cm
2
450 mm (18 pul)
Interruptor
de circuito
+
inversor
Interruptor
de circuito
-
(600V)
Interfaz de potencia
del inversor
2.3 Manutención
El RESU16H Prime no requiere mantenimiento durante el funcionamiento normal si se instala
correctamente según el manual de instalación. En caso de fallo, contacte con su centro de
servicio regional.
2.4 Especificaciones del embalaje
Categoría Contenido
Tamaño 750 985
(LxAnxAl) (mm) (29,5") (38,8")
Cant/caja (un) 1
Caja Cartón corrugado
Materiales
Palé EPS
de embalaje
interior Madera
Producto 159 kg (350,5 lbs)
Peso
Materiales 30 kg (66,1 lbs)
Bruto 189 kg (416,7 lbs)
3 Instalación
3.1 Requisitos mecánicos

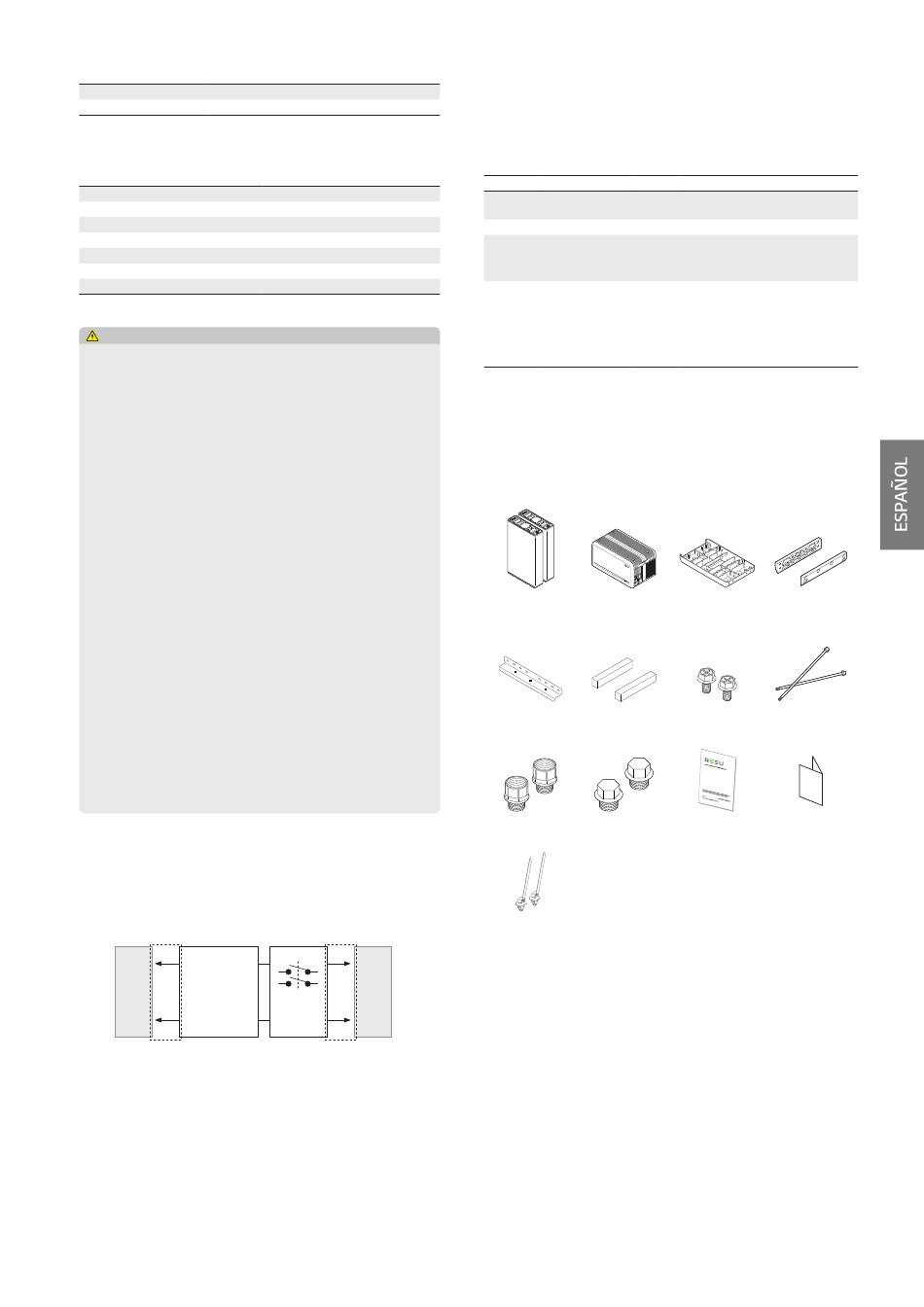

3.1.1 Componentes en el embalaje
Estos componentes están incluidos dentro de embalaje.
Módulo de batería Unidad de control de
A y B la batería
Soporte 1 y 2 Espaciador (x2)
Adaptador de 3/4" - Gorra (x2)
1". (x2)
Ataduras de cable
885
Tamaño exterior
(34,8")
Desechable
Desechable
Desechable
1 paquete/caja
(Módulo de batería 2 cada +
Unidad de control de batería +
Componentes incluidos)
Palé (8,7 kg) + Caja (21,3 kg)
Producto + embalaje
Placa de conexión del soporte del módulo
módulo (x2)
Perno de la brida M5 x L200 Perno de
M6 x L10 (x18) brida larga (x6)
Manual Patrón de perforación
