ÜBERSICHT
> S (2 Sek.) - Zugriff auf Kompass-OP-Hauptbildschirm aus dem Uhren-, Oberflächen- oder Tauch-Hauptbildschirm.
> S (2 Sek.) oder keine Knopfbetätigung (2 Min.*), zurück zum Uhren-, Oberflächen- oder Tauch-Hauptbildschirm.
*Während der letzten 15 Sekunden wird die verbleibende Betriebszeit angezeigt. Wenn währenddessen ein Knopf gedrückt wird, wird die 2
Minuten dauernde Betriebszeit zurückgesetzt und erlaubt den Betrieb im Kompass-Modus.
> Kompass-OP-Modus ausgewählt (Norden, Referenz) - verbleibt bis Änderung.
> Referenz-OP-Modus - erlaubt das Setzen eines Kurses und wählen eines Umkehrkurses, sowohl an der Oberfläche als auch
während eines Tauchgangs.
> Numerische Werte werden mit 3 Zeichen (000 bis 360º) angezeigt, mit einer Auflösung von 001º und einer Präzision von
+/-005º.
> Bis zu einer Neigung von 90º erfolgt der Betrieb normal und die Werte bewegen sich innerhalb der angegebenen
Toleranzen. Bei stärkerer Neigung wird die Anzeige der Zielrichtung (des Tauchers) ausgeblendet, bis der Neigungswinkel
wieder innerhalb der Toleranz ist.

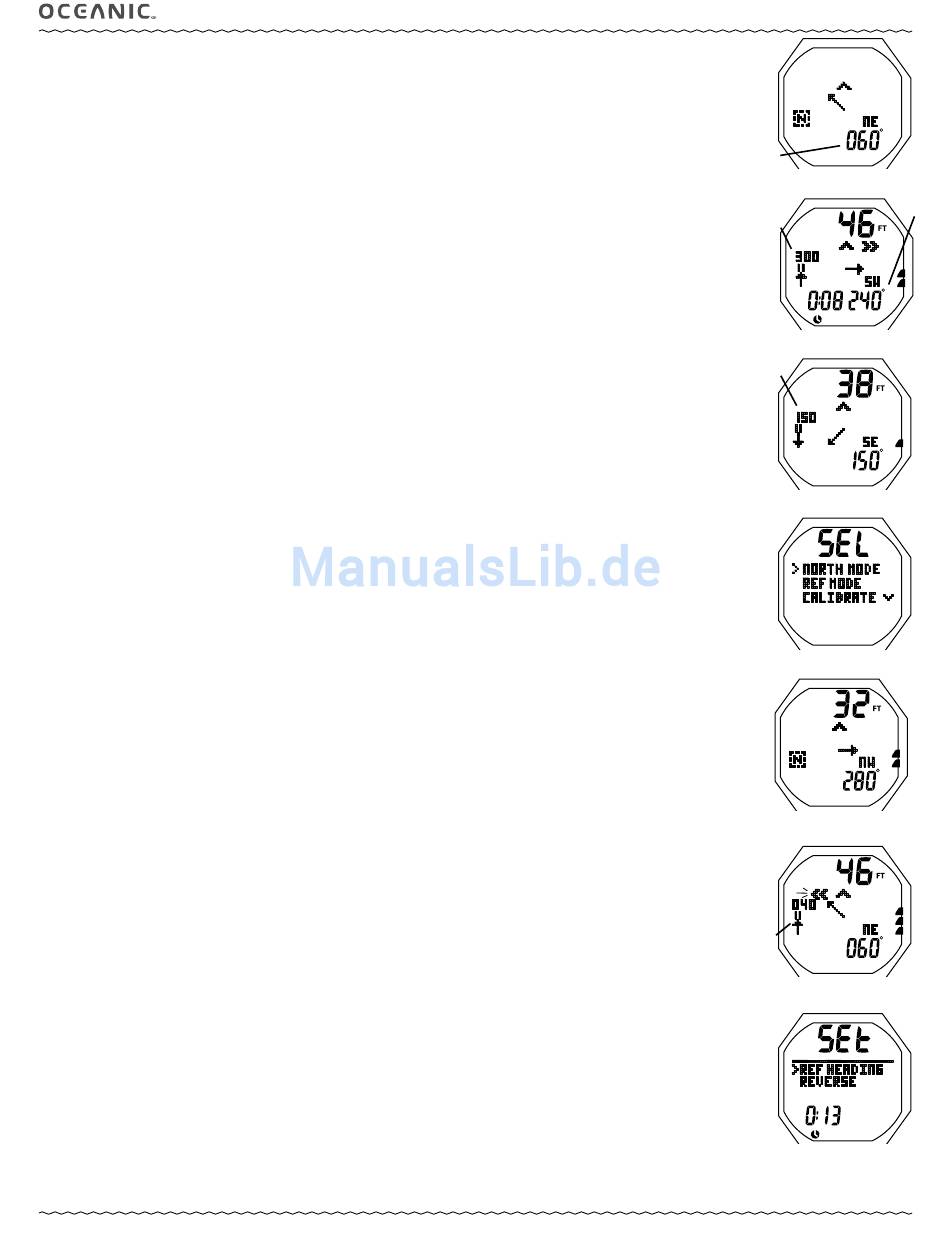

Beim Zugreifen auf den Kompass wird der OP (Betriebs-) Hauptbildschirm des zuletzt gewählten Modus angezeigt >> Norden
(Abb. 144), Referenz (Abb. 145) oder Umkehr-Referenz (Abb. 146).
An der Oberfläche M (< 2 Sek.) drücken, um das Kompass-Menü zum Ändern des OP-Modus, zum Kalibrieren oder zum
Einstellen der Deklination aufzurufen.
KOMPASS MENÜ, weitere angezeigte Daten sind (Abb. 147):-
> Grafiken SEL (auswählen) und MENU mit Auswahlen ->
> NORTH MODE - ausgewählt als OP-Modus ohne eingestellte Zielrichtung.
> REF MODE - ausgewählt als OP-Modus mit erlaubter Einstellung der Zielrichtung.
> CALIBRATE - Zugriff auf die Kalibrierung.
> SET DECLIN - Zugriff auf die Einstellung der Deklination.
> Die verbleibende Betriebszeit des Kompass wird als Countdown von 15 bis 0 (Sek.) angezeigt, sobald nur noch 15 Sek.
verbleiben.
• A (< 2 Sek.) - um vorwärts (nach unten) durch die Auswahlen zu blättern.
• M (< 2 Sek.) - um rückwärts (nach oben) durch die Auswahlen zu blättern.
• S (< 2 Sek.) - um das mit dem Pfeilsymbol ( > ) markierte Element auszuwählen.
Wenn NORTH oder REF MODE ausgewählt ist, wird dieser Modus gespeichert und sein OP-Hauptbildschirm angezeigt.
• M oder S (2 Sek.) jederzeit, außer in der Kalibrierung - zurück zum Kompass OP-Hauptbildschirm.
• 2 Min. ohne Knopfbetätigung - zurück zum Uhren- Oberflächen-oder Tauch-Hauptbildschirm.
NORTH OP HAUPT, weitere angezeigte Daten sind (Abb. 148) -
> Aktuelle Tiefe mit Symbol M (oder FT), im Tauchmodus, 00 während der ersten 10 Minuten an der Oberfläche, nachher leer
auf der Oberfläche > 10 Min.
> Symbol North Modus (Buchstaben N in Kästchen).
> Statisches Pfeilsymbol (bei 12 Uhr), Schwimmrichtung des Tauchers.
> Dynamisches Pfeilsymbol, relative Richtung des magnetischen Nordens.
> Tilt-Symbol*, wenn der Kompass in einer Neigung von => 20º Grad von der Horizontalen abweicht.
> Numerische Zielrichtung (aktuelle Bewegungsrichtung des Tauchers), 001 bis 360º mit Positionsgrafik (N, E, SE, usw.).
* Leer, wenn das Tilt-Symbol angezeigt wird .
> Verbleibende Betriebszeit, Countdown, wenn zwischen 15 bis 0 Sek.
• S (2 Sek.) oder keine Knopfbetätigung während 2 Min. - zurück zum Uhren-, Oberflächen- oder Tauch-Hauptbildschirm.
• L (drücken) - zum Aktivieren der Displaybeleuchtung.
• M (< 2 Sek.) - um auf das Kompass-Menü zuzugreifen.
REFERENCE OP HAUPT, weitere angezeigte Daten sind (Abb. 149) -
> Aktuelle Tiefe mit Symbol M (oder FT), im Tauchmodus, 00 während der ersten 10 Minuten an der Oberfläche, nachher leer
auf der Oberfläche > 10 Min.
> Symbol Referenzmodus (2 Balken mit Pfeil, Abb. 149a) mit numerischer Referenz der oben festgelegten Zielrichtung (Kurs).
> Statisches Pfeilsymbol (bei 12 Uhr), Schwimmrichtung des Tauchers.
> Umkehrpfeil (links oder rechts), blinkend, wenn der Taucher vom Kurs abweicht => 10º Abweichung von der Zielrichtung.
> Dynamisches Pfeilsymbol, überwacht die eingestellte Referenzrichtung.
> Tilt-Symbol*, wenn der Kompass in einer Neigung von => 20º Grad von der Horizontalen abweicht.
> Numerische Zielrichtung (aktuelle Bewegungsrichtung des Tauchers), 001 bis 360º mit Positionsgrafik (N, E, SE, usw.).
* Leer, wenn das Tilt-Symbol angezeigt wird.
> Verbleibende Betriebszeit, Countdown, wenn zwischen 15 bis 0 Sek.
• S (2 Sek.) oder keine Knopfbetätigung während 2 Min. - zurück zum Uhren-, Oberflächen- oder Tauch-Hauptbildschirm.
• L (drücken) - zum Aktivieren der Displaybeleuchtung.
• M (< 2 Sek.) - um auf das Kompass-Menü zuzugreifen.
• A (< 2 Sek.) - um auf das Referenz-Menü zuzugreifen, Oberfläche oder Tauchgang.
© 2002 Design, 2011
50
OCS BEDIENUNGSHANDBUCH
aktuell
Zielrichtung
Abb. 144 - NORDEN OP
MODUS
Kurs
Einstellung
Abb. 145 - REF OP MODUS
180°
Gegenüber
Einstellung
Abb. 146 - UMKEHR-REF
Abb. 147 - KOMPASS-MENÜ
Abb. 148 - NORDEN OP
HAUPT
(bei 280°)
a
Abb. 149 - REF OP HAUPT
(at 060°, nach links drehen
auf 040°)
Abb. 150 - REF MENÜ
Dok.-Nr. 12-5272-r01 (9/28/11)
aktuell
Zielrichtung
