Gerätezeichnungen und Anschlüsse
4.7.2
Trennung bei NT 100-DP-XX, NT 100-CO-XX und NT 100-DN-XX-
Geräten
netTAP NT 100 | Gateway-Geräte
DOC081001UM20DE | Revision 20 | Deutsch | 2021-03 | Freigegeben | Öffentlich
Die folgende Abbildung ist gültig für die Geräte
NT 100-DP-CC, NT 100-DP-CO, NT 100-DP-DN, NT 100-DP-DP,
·
NT 100-DP-RS,
·
NT 100-CO-CC, NT 100-CO-CO, NT 100-CO-DP, NT 100-CO-DN,
NT 100-CO-RS,
·
NT 100-DN-CC, NT 100-DN-CO, NT 100-DN-DP, NT 100-DN-DN und
NT 100-DN-RS.

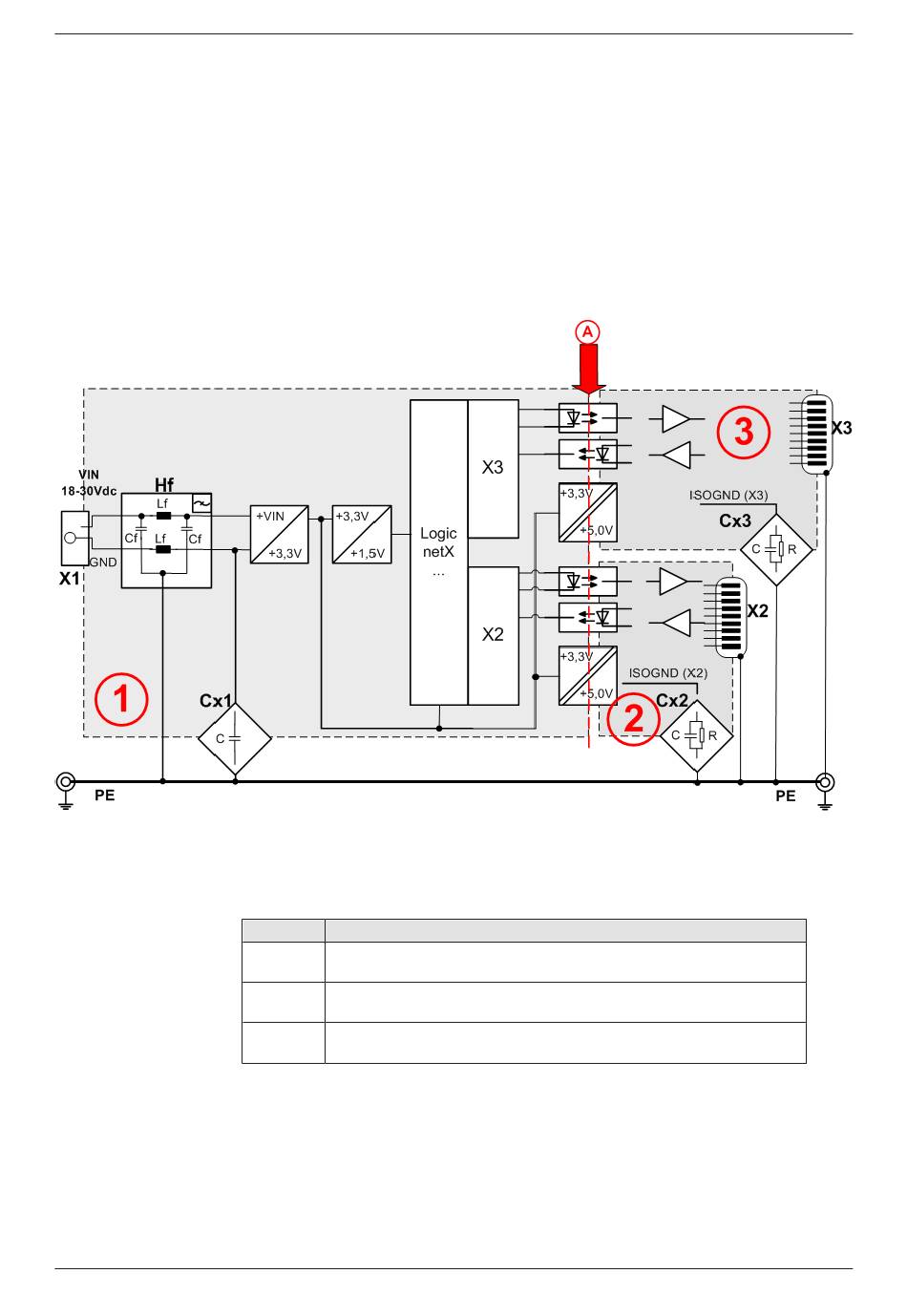

Abbildung 8: Galvanische Trennung NT 100-DP-XX / NT 100-CO-XX / NT 100-DN-XX-
Geräten
Das Gerät hat drei galvanisch getrennte Bereiche. Pfeil
die Trennung zu den Anschlüssen X2 und X3.
Bereich
Beschreibung
(1)
Systembereich, galvanisch mit dem Spannungsversorgungsanschluss
X1 verbunden.
(2)
Bereich des Feldbus-Anschlusses X2: D-Sub-Stecker/Buchse oder
COMBICON-Anschluss.
(3)
Bereich des Feldbus-Anschlusses X3: D-Sub-Stecker/Buchse oder
COMBICON-Anschluss.
Tabelle 47: Bereiche
41/136
(A)
kennzeichnet
