Viessmann VITOCHARGE VX3 4.6A Planungsanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Netzteile
  5. VITOCHARGE VX3 4.6A
  6. Planungsanleitung

Viessmann VITOCHARGE VX3 4.6A Planungsanleitung

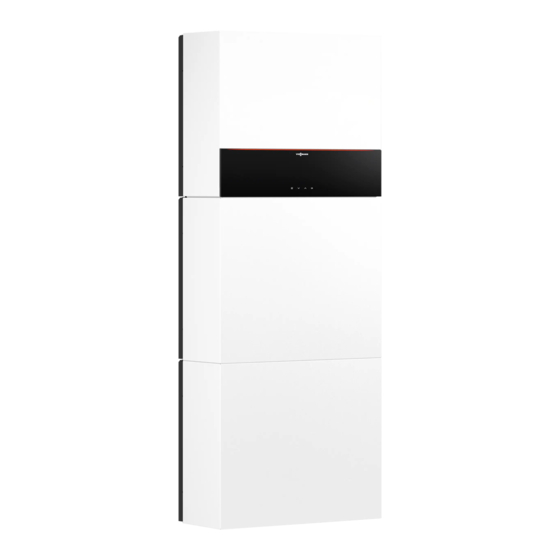

Hybrid-stromspeicher mit lithium-eisenphosphat-batterien 4/8/12 kwh nutzbar, 4.6 kva (kontinuierlich)
Vorschau ausblenden Andere Handbücher für VITOCHARGE VX3 4.6A:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Planungsanleitung
VITOCHARGE VX3
Hybrid-Wechselrichter:
Anzahl Gleichspannungs-Eingänge: 3
■
(davon 1 kombinierter Gleichspannungs-Eingang Photovol-
taik oder Batterie)
Max. Photovoltaik-Generatorleistung: 7 kWp
■
Wechselspannungs-Nennleistung: 4600 W (kontinuierlich)
■
Netzanschluss: 230 V/50 Hz
■
Batteriemodul, Typ 2.0A:
Nutzbare Speicherkapazität: 2 kWh
■
Gleichspannungs-Nennspannung: 48 V
■
Maximaler Durchsatz (aufkumulierte Entladungsmenge):
■
100 000 Ah (entspricht ca. 4,8 MWh je Batteriemodul)
5855493 DE
10/2020
Typ 4.6A
VITOCHARGE VX3
Hybrid-Stromspeicher mit Lithium-Eisenphosphat-Batterien
4/8/12 kWh nutzbar, 4.6 kVA (kontinuierlich)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCHARGE VX3 4.6A

Inhaltszusammenfassung für Viessmann VITOCHARGE VX3 4.6A

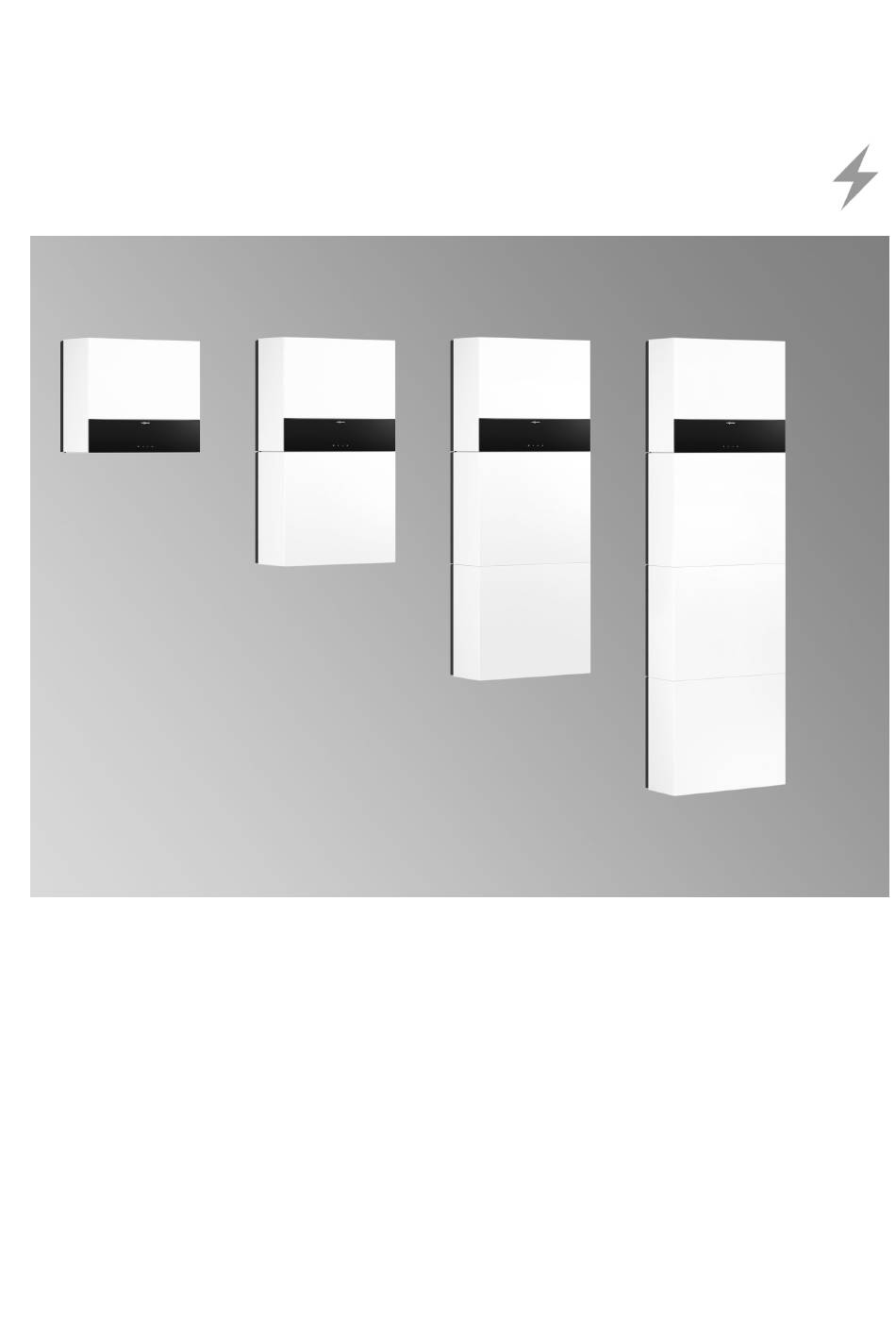

  • Seite 1 VIESMANN VITOCHARGE VX3 Hybrid-Stromspeicher mit Lithium-Eisenphosphat-Batterien 4/8/12 kWh nutzbar, 4.6 kVA (kontinuierlich) Planungsanleitung VITOCHARGE VX3 Typ 4.6A Hybrid-Wechselrichter: Anzahl Gleichspannungs-Eingänge: 3 ■ (davon 1 kombinierter Gleichspannungs-Eingang Photovol- taik oder Batterie) Max. Photovoltaik-Generatorleistung: 7 kWp ■ Wechselspannungs-Nennleistung: 4600 W (kontinuierlich) ■ Netzanschluss: 230 V/50 Hz ■...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation 1.1 Der Vitocharge VX3 Hybrid-Stromspeicher – ein Systemprodukt der Viessmann Werke– variabel in 3 Dimensionen ................■ Anwendung: Wärmepumpe, Photovoltaikanlage und Stromspeicher ..... ■ Anwendung Strom aus Sonne und Heizung: Max. Unabhängigkeit durch Photo- voltaikanlage, Mikro-KWK (Brennstoffzelle) und Stromspeicher ......

  • Seite 3: Anlagenschema 2

    Inhaltsverzeichnis (Fortsetzung) Anlagenschema 2 6.1 Typ 4.6A4 bis 4.6A12 wechselstromgekoppelt mit bestehenden Erzeugern ....■ Hinweise zu Anlagenschema 2 ................■ Blockschaltplan 2 ....................■ Anschlussplan 2 ...................... Anlagenschema 3 7.1 Typ 4.6A4 bis 4.6A12 mit Photovoltaikanlagen ............■ Hinweise zu Anlagenschema 3 ................■...

  • Seite 4: Produktinformation

    Produktinformation 1.1 Der Vitocharge VX3 Hybrid-Stromspeicher – ein Systemprodukt der Viessmann Werke– variabel in 3 Dimensionen Der Vitocharge VX3 Hybrid-Stromspeicher – ein Systemprodukt der ■ Installation und Inbetriebnahme Viessmann Werke. Vitocharge wurde für die Anforderungen an das ■ Service Viessmann Strom-Wärme-Systemangebot (Vitovolt, Vitocal, Vitova- lor) mit einheitlichem Produktdesign zur Anwendung in Wohngebäu-...

  • Seite 5: Anwendung: Wärmepumpe, Photovoltaikanlage Und Stromspeicher

    Produktinformation (Fortsetzung) Anwendung: Wärmepumpe, Photovoltaikanlage und Stromspeicher Autarkiequote: Vitovolt Eigenverbrauchsquote: 5 kWp Netzbezug 5917 kWh 1043 kWh Netzeinspeisung Energieversorger Vitocal 200-S Vitocharge VX3 8 kWh Gesamtmenge selbsterzeugter Strom 5018 kWh Gesamtmenge verbrauchter Strom (Heizung/ Warmwasser/ Haushalt) 3647 kWh Am Tag Strom erzeugen. Nachts Strom verbrauchen. Annahmen zur Darstellung (siehe Auslegungstabellen im Kapitel „Auslegung der Speicherkapazität für den Netzparallelbetrieb“): Haushaltsstrombedarf 4500 kWh/a...

  • Seite 6: Anwendung Strom Aus Sonne Und Heizung: Max. Unabhängigkeit Durch Photovoltaikanlage, Mikro-Kwk (Brennstoffzelle) Und Stromspeicher

    Produktinformation (Fortsetzung) Anwendung Strom aus Sonne und Heizung: Max. Unabhängigkeit durch Photovoltaikanlage, Mikro-KWK (Brennstoffzelle) und Stromspeicher Autarkiequote: Vitovolt Eigenverbrauchsquote: 5 kWp 2325 kWh Netzbezug 4524 kWh 92 kWh 4277 kWh Netzeinspeisung Energieversorger Vitovalor Vitocharge VX3 0,75 kWel 4 kWh Gesamtmenge selbsterzeugter Strom 9013 kWh Gesamtmenge verbrauchter Strom (Haushalt) 4411 kWh...
  • Seite 7 Produktinformation (Fortsetzung) 1-phasiges Stromspeichersystem Sicherheitskonzept Im Netzparallelbetrieb ist das Hybrid-Stromspeicher-System mit dem Sicherheit steht ohne jeden Kompromiss an oberster Stelle. Aus die- öffentlichen Stromnetz verbunden. Das Stromspeicher-System opti- sem Grund ist im Stromspeichersystem Vitocharge in jedem Batte- miert die Stromflüsse zwischen elektrischen Lasten, Stromnetz, riemodul ein Sicherheitskonzept umgesetzt.

  • Seite 8: Betriebsarten

    Produktinformation (Fortsetzung) 1.2 Betriebsarten Übersicht Vitocharge VX3 deckt die 3 wesentlichen Photovoltaik-Batterie- Anwendungen im Einfamilienhaus ab ■ 1: Photovoltaik-Batterie-Hybridlösung für die kombinierte Installa- tion von Photovoltaikanlage und Stromspeicher ■ 2: Nachrüstung des Stromspeichers zu einer Photovoltaikanlage mit bestehendem Wechselrichter ■ 3: Installation einer Photovoltaikanlage mit Photovoltaik-Wech- selrichter ohne Stromspeicher A Vitocharge VX3 Wechselrichter E Verbraucher im Haushalt...

  • Seite 9: Mögliche Systemkonfigurationen - Netzparallelbetrieb

    Anlage vom öffentlichen Stromnetz. Die Verbraucher am Anschluss Umschalteinrichtung Backup-Box: Backup-Versorgung (X3) werden dann nach kurzer Unterbrechung ■ In Verbindung mit dem Vitocharge VX3 darf nur die Viessmann weiterhin mit elektrischer Energie versorgt, entweder aus den Batte- Umschalteinrichtung Backup-Box 1PH, Typ A verwendet werden rien und je nach Anlagenschema auch aus der Photovoltaikanlage.
  • Seite 10 Produktinformation (Fortsetzung) Der Vitocharge kann abhängig von den angeschlossenen Geräten auf verschiedene Weise betrieben werden. Siehe folgende Tabelle. Mögliche Anlagenkonfigurationen für Ersatzstrombetrieb mit Backup-Box Anlagenschemen mit Vitocharge VX3, Typ (Anlagenschemen siehe ab Seite 32) 4.6A0 4.6A4 bis 4.6A12 Wechselstrom-gekoppeltes Photovoltaikanlage und Batte- System riespeichersystem (Hybrid-Sys- tem)

  • Seite 11: Vitocharge

    Vitocharge 2.1 Produktbeschreibung Vorteile A Wechselrichter B Bedieneinheit mit Display C Zentral-Elektronikmodul EMCU D Wechselrichtermodul E Batterie 1: ■ 2 Batteriemodule ■ 1 Batteriefach F Batterie 2: ■ 2 Batteriemodule ■ 1 Batteriefach G Batterie 3: ■ 2 Batteriemodule ■ 1 Batteriefach VIESMANN VITOCHARGE VX3...

  • Seite 12: Auslieferungszustand

    ■ Ersatzstrombetrieb für hohe Versorgungssicherheit bei Stromnetz- ■ Sichere und langlebige Lithium-Eisenphosphat-Batterien ausfall Auslieferungszustand Vitocharge VX3, Typ 4.6A Hinweis Die Viessmann GridBox ist erforderlich für den Abschluss der Typ 4.6 A0 ViShare Flatrate. All-in-one-Gerät mit integriertem Wechselrichtermodul: I/O-Extension-Box ■ Erweiterbar in 3 Ausbaustufen mit Batterien ■...

  • Seite 13: Technische Daten Vitocharge Vx3

    Vitocharge (Fortsetzung) 2.2 Technische Daten Vitocharge VX3 Gleichspannungs-Eingang Anzahl Gleichspannungs-Eingänge/MPP-Tracker 3/3, davon Eingang C bidirektional für Batterie oder Photovoltaik Max. Photovoltaik-Generatorleistung 7000 Max. Gleichspannungs-Eingangsspannung Min. Eingangsspannung/Start-Eingangsspannung 75/100 MPP-Gleichspannungsarbeitsbereich 75 bis 600 Batterie-Gleichspannungsarbeitsbereich 87 bis 400 Max. Eingangsstrom pro Gleichspannungs-Eingang – A –...

  • Seite 14: Abmessungen

    Vitocharge (Fortsetzung) Abmessungen Leistungs-Derating des Wechselrichters in Abhängigkeit der Umgebungstemperatur Umgebungstemperatur in °C A Erlaubte Umgebungstemperatur für den Betrieb des Vito- charge VX3 VIESMANN VITOCHARGE VX3...

  • Seite 15: Technische Daten Batteriemodul, Typ 2.0A Und Batterie

    Vitocharge (Fortsetzung) 2.3 Technische Daten Batteriemodul, Typ 2.0A und Batterie Batterietechnologie Lithium-Eisenphosphat-Batterie, LiFePO4 (LFP) Bauform Zelle Zylindrisch Batteriebezeichnung nach EN 62620 IFpR/27/66/[15S16P]E/+5+35/95 Zell-Nennspannung Batterie-Nennspannung – Batteriemodul – Batterie Max. Batteriespannung – Batteriemodul – Batterie Lade-Nennspannung – Batteriemodul 51,75 – Batterie 103,5 Max.

  • Seite 16: Abmessungen Batteriefach

    Vitocharge (Fortsetzung) Abmessungen Batteriefach Batterie-Kennlinien Das Diagramm zeigt die möglichen Lade- und Entladeströme in Abhängigkeit der Zell-Temperatur. Um einen sicheren Betrieb innerhalb der zulässigen Temperatur- grenzen (innerhalb des Batteriemoduls) zu gewährleisten, sind in jedem Batteriemodul mehrere Temperatursensoren eingebaut. Die Regelung überwacht diese Sensoren mit dem Batteriemanagement. Temperaturgrenzen siehe folgende Abbildung.
  • Seite 17 Vitocharge (Fortsetzung) Lithiumbatterien sind im ADR und RID als Gefahrgut der Klasse 9 und damit folgenden UN-Nummern zugeordnet: ■ UN 3480 – Lithium-Ionen-Batterien ■ UN 3481 – Lithium-Ionen-Batterien in Ausrüstungen VIESMANN VITOCHARGE VX3...

  • Seite 18: Installationszubehör

    Viessmann GridBox Best.-Nr. ZK05665 Hinweis ■ Zur Visualisierung von Energieflüssen und intelligentem Energie- Die Viessmann GridBox ist erforderlich für den Abschluss der management mit Vitocharge VX3 ViShare Flatrate. ■ Webbasierte Benutzeroberfläche oder App ■ Integrierte Darstellung der Viessmann ViShare Energy Community I/O-Extension-Box Best.-Nr.

  • Seite 19: Planungshinweise

    Planungshinweise 4.1 Aufstellung und Montage Anforderungen an den Aufstellraum ■ Bei Gefahr von Hochwasser ist eine zusätzliche Schutzmaßnahme ■ Nicht in Höhen über 2000 m über NN betreiben. gegen Eindringen von Wasser in den Vitocharge vorzusehen, z. B. ■ Ausschließlich in Innenräumen aufstellen. eine revisionierbare, überwachte Rückstauklappe.

  • Seite 20: Platzbedarf Und Mindestabstände

    Wechselrichter und Batterien montieren Es stehen 2 Montagevarianten zur Verfügung: Das Gewicht des Vitocharge liegt je nach Ausstattungsgrad zwi- ■ Von Viessmann empfohlen: Bodenmontage mit Kit Bodenmontage schen ca. 25 und 250 kg. Beide Montagevarianten sind für jeden (Zubehör) Ausstattungsgrad geeignet, aber bei der Wandmontage werden ■...

  • Seite 21: Elektrischer Anschluss

    Planungshinweise (Fortsetzung) Unsere Empfehlung für den Einsatz der Montagevarianten: Montagevarianten Ausstattungsgrad des Vitocharge Typ 4.6A0 Typ 4.6A4 Typ 4.6A8 Typ 4.6A12 – Wechselrichter – Wechselrichter – Wechselrichter – Wechselrichter – 1 Batterie – 2 Batterien – 3 Batterien Wandmontage — —...

  • Seite 22: Netzwerkverbindungen

    M Viessmann ViStart App Netzwerkverbindung zur Inbetriebnahme Die WLAN-Verbindung ist erforderlich für cloudbasierte Anwendun- Für die Inbetriebnahme wird die Viessmann ViStart App verwendet. gen, z. B. ViCare App und Vitoguide. Die ViStart App kann im Google Play Store oder Apple App Store heruntergeladen werden.

  • Seite 23: Anschluss Der I/O-Extension-Box

    Planungshinweise (Fortsetzung) A Energiezähler C Anschluss im Zentral-Elektronikmodul EMCU des Vito- B CAN-BUS-Leitung charge VX3 Anschluss der I/O-Extension-Box Die Extension-Box dient zur Ansteuerung eines Rundsteuer-Emp- Die Installation eines CAN-BUS erfolgt immer in Linientopologie. Im fängers zur Begrenzung der Wirkleistung seitens des Energieversor- ersten und im letzten Teilnehmer ist immer ein Abschlusswiderstand gungsunternehmens (Fernsteuerbarkeit).

  • Seite 24: Anschluss Der Viessmann Gridbox

    Das Stromspeichersystem Vitocharge VX3 ist Teil eines Systems zur Umschalteinrichtung Erzeugung, Einspeisung, Speicherung und Eigennutzung von elekt- ■ In Verbindung mit Vitocharge VX3 darf nur die Viessmann rischem Strom. Umschalteinrichtung Backup-Box 1PH, Typ A verwendet werden Eine andere Verwendung, als in der „Bestimmungsgemäßen Ver- (Zubehör).

  • Seite 25: Nachrüstung Weiterer Batteriemodule

    Planungshinweise (Fortsetzung) 4.4 Nachrüstung weiterer Batteriemodule Innerhalb des ersten Jahrs nach der Inbetriebnahme kann der Vito- Es dürfen nur Batteriemodule vom Typ 2.0A nachgerüstet werden. charge mit weiteren Batteriemodulen nachgerüstet werden. Eine Nachrüstung nach Ablauf des ersten Betriebsjahrs ist aus techni- schen Gründen nicht möglich.

  • Seite 26: Kombination Wärmepumpe (Vitocal), Stromspeicher (Vitocharge Vx3) Und Photovoltaik (Vitovolt)

    ■ Für eine individuelle Planung und Simulation einer energetisch bedarf sinnvollen Auslegung stellt Viessmann Anlagenschemen in Poly- sun zur Verfügung. Die Viessmann Planungssoftware „PV Solstat Beispiel: Polysun“ bietet auch die Möglichkeit, eigene Anlagenschemen zu Der Haushalt hat einen Stromverbrauch von ca. 4500 kWh pro Jahr.
  • Seite 27 10 000 5000 10 200 6000 10 200 Die Auslegungsbeispiele in der Tabelle wurden mit der Viessmann Hinweis Planungssoftware „PV Solstat“ mit folgenden Parametern erstellt: ■ Die Auslegungstabellen gelten nur für Anlagen, bei denen die ■ Standort: 10717 Berlin Ersatzstromfunktion nicht genutzt wird.

  • Seite 28: Kombination Warmwasser-Wärmepumpe (Vitocal 161-A, 1,67 Kw), Stromspeicher (Vitocharge Vx3) Und Photovoltaik (Vitovolt)

    4500 1100 5000 1200 6000 1200 Die Auslegungsbeispiele in der Tabelle wurden mit der Viessmann NBK Empfohlene nutzbare Batteriekapazität Planungssoftware „PV Solstat“ mit folgenden Parametern erstellt: Eigenverbrauchsquote (in %) = Eigenstromverbrauch / Eigen- ■ Standort: 10717 Berlin stromerzeugung ■ Wohnfläche: 150 m...

  • Seite 29: Kombination Mikro-Kwk Auf Brennstoffzellen-Basis Mit Integriertem Gas-Brennwertgerät (Vitovalor) Und Stromspeicher (Vitocharge Vx3), Optional Mit Photovoltaik (Vitovolt)

    Planungshinweise (Fortsetzung) Kombination Mikro-KWK auf Brennstoffzellen-Basis mit integriertem Gas-Brennwertgerät (Vitovalor) und Stromspeicher (Vitocharge VX3), optional mit Photovoltaik (Vitovolt) KWK-Anlagen mit kleiner elektrischer Leistung, wie Vitovalor errei- In der Tabelle kann eine Kombination ausgewählt werden. chen in einem Einfamilienhaus durch eine weitestgehende Abde- Für eine energetisch optimale Auslegung wurde eine kleine Strom- ckung der Grundlast schnell hohe Eigenverbrauchsquoten.

  • Seite 30: Individuelle Simulation Der Energieflüsse Mit Polysun

    4434 4434 6000 4434 4434 Die Auslegungsbeispiele in der Tabelle wurden mit der Viessmann Hinweis Planungssoftware „PV Solstat“ mit folgenden Parametern erstellt: ■ Die Auslegungstabellen gelten nur für Anlagen, bei denen die ■ Standort: 10717 Berlin Ersatzstromfunktion nicht genutzt wird.

  • Seite 31: Auslegung Der Stromspeichergröße Für Den Netzparallelbetrieb Mit Ersatzstrombe- Trieb

    Stromerzeuger in Vitocharge einspeisen kön- nungsnetz“ (Viessmann Herstellererklärung zur FNN-Konformität nen. Durch die jeweiligen Förderbedingungen kann das aber von unter www.viessmann.com) und dienen zur Unterstützung bei der Vorteil sein. Wir empfehlen, die Randbedingungen in der Planungs- Anlagenplanung. Das gewünschte Zählerkonzept ist in jedem Fall phase zu klären.

  • Seite 32: Anlagenschema 1

    Anlagenschema 1 5.1 Typ 4.6A0 mit Photovoltaikanlagen Hinweise zu Anlagenschema 1 ■ Mit dem Verteilnetzbetreiber abstimmen, an welcher Phase der Eine bereits vorhandene Photovoltaikanlage und der Vitocharge Vitocharge und die stromerzeugenden Komponenten angeschlos- mit einer an ihm angeschlossenen Photovoltaikanlage müssen an sen werden sollen.

  • Seite 33: Anschlussplan 1

    Anlagenschema 1 (Fortsetzung) Anschlussplan 1 A Hauptanschlusskasten E Vitocharge VX3, Typ 4.6A0 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- F Photovoltaikstränge: Max. 3 Stränge anschließbar, Pvges ≤ 7 kWp C Energiezähler G Hausverteilung mit Schutzeinrichtungen und Verbrauchern D CAN-BUS-Leitung, 2-adrig, verdrillt, ohne Schirmung Drehmoment Anschluss: 0,5 Nm VIESMANN VITOCHARGE VX3...

  • Seite 34: Typ 4.6A4 Bis 4.6A12 Wechselstromgekoppelt Mit Bestehenden Erzeugern

    Anlagenschema 2 6.1 Typ 4.6A4 bis 4.6A12 wechselstromgekoppelt mit bestehenden Erzeugern Hinweise zu Anlagenschema 2 ■ Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der Siehe hierzu „Anforderungen für den symmetrischen Anschluss & Vitocharge und die stromerzeugenden Komponenten angeschlos- Betrieb“ VDE-AR-N 4100 sen werden sollen.

  • Seite 35: Anschlussplan 2

    Anlagenschema 2 (Fortsetzung) Anschlussplan 2 A Hauptanschlusskasten G Vitocharge VX3, Typ 4.6A4, 4.6A8 oder 4.6A12 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- H Am Vitocharge VX3 angeschlossene Batterien: ■ Bei Typ 4.6A4: 1 Batterie C Energiezähler ■ Bei Typ 4.6A8: 2 Batterien D Wechselrichter Photovoltaikanlage ■...

  • Seite 36: Typ 4.6A4 Bis 4.6A12 Mit Photovoltaikanlagen

    Anlagenschema 3 7.1 Typ 4.6A4 bis 4.6A12 mit Photovoltaikanlagen Hinweise zu Anlagenschema 3 ≤ 7 kWp ■ Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Vges Hinweise zu Blockschaltplänen und Anschlussplänen“. ■ Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der ■ Den Abschlusswiderstand im Energiezähler aktivieren. Vitocharge und die stromerzeugenden Komponenten angeschlos- sen werden sollen.

  • Seite 37: Anlagenschema 3

    Anlagenschema 3 (Fortsetzung) Anschlussplan 3 A Hauptanschlusskasten F Photovoltaikstränge: Max. 2 Stränge anschließbar, B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- Pvges ≤ 7 kWp G Am Vitocharge VX3 angeschlossene Batterien: C Energiezähler ■ Bei Typ 4.6A4: 1 Batterie D CAN-BUS-Leitung, 2-adrig, verdrillt, ohne Schirmung ■...

  • Seite 38: Typ 4.6A4 Bis 4.6A12 Wechselstromgekoppelt Mit Bestehenden Erzeugern - Ersatzstrombetrieb

    Anlagenschema 4 8.1 Typ 4.6A4 bis 4.6A12 wechselstromgekoppelt mit bestehenden Erzeugern — Ersatz- strombetrieb Hinweise zu Anlagenschema 4 ■ Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der ■ Die Zuleitung zum Anschluss X1 der Backup-Box muss mit 40 A, Vitocharge und die stromerzeugenden Komponenten angeschlos- Auslösecharakteristik B abgesichert sein.

  • Seite 39: Anlagenschema 4

    Anlagenschema 4 (Fortsetzung) Anschlussplan 4 ´ ´ Hauptanschlusskasten Backup-Verbraucher Hauptanschlusszähler Z1 vom Energieversorgungsun- Wechselrichter Photovoltaikanlage ternehmen Photovoltaikanlage Energiezähler Hausverteilung mit Schutzeinrichtungen und Verbrau- CAN-BUS-Leitung, 2-adrig, verdrillt, ohne Schirmung chern Drehmoment Anschluss: 0,5 Nm Potenzialausgleich des Hauses Vitocharge VX3, Typ 4.6A4, 4.6A8 oder 4.6A12 DIG IN Digitaler Eingang: Erkennung Netzausfall Am Vitocharge VX3 angeschlossene Batterien:...

  • Seite 40: Typ 4.6A4 Bis 4.6A12 Mit Photovoltaikanlagen - Ersatzstrombetrieb

    Anlagenschema 5 9.1 Typ 4.6A4 bis 4.6A12 mit Photovoltaikanlagen — Ersatzstrombetrieb Hinweise zu Anlagenschema 5 ■ Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der ■ Die Zuleitung zur Backup-Box am Anschluss X1 muss mit 40 A, Vitocharge und die stromerzeugenden Komponenten angeschlos- Auslösecharakteristik B abgesichert sein.

  • Seite 41: Anlagenschema 5

    Anlagenschema 5 (Fortsetzung) Anschlussplan 5 ´ ´ Hauptanschlusskasten Backup-Box (Umschalteinrichtung) Hauptanschlusszähler Z1 vom Energieversorgungsun- Backup-Verbraucher ternehmen Hausverteilung mit Schutzeinrichtungen und Verbrau- Energiezähler chern CAN-BUS-Leitung, 2-adrig, verdrillt, ohne Schirmung Potenzialausgleich des Hauses Drehmoment Anschluss: 0,5 Nm DIG IN Digitaler Eingang: Erkennung Netzausfall Vitocharge VX3, Typ 4.6A4, 4.6A8 oder 4.6A12 Drehmoment Anschluss: 0,5 Nm Photovoltaikstränge: Max.

  • Seite 42: Typ 4.6A4 Bis 4.6A12 Mit Photovoltaikanlagen Und Vitovalor

    Anlagenschema 6 10.1 Typ 4.6A4 bis 4.6A12 mit Photovoltaikanlagen und Vitovalor Hinweise zu Anlagenschema 6 ■ Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der Die Brennstoffzelle (Vitovalor PT2) und der Vitocharge mit einer an Vitocharge und die stromerzeugenden Komponenten angeschlos- ihm angeschlossenen Photovoltaikanlage müssen an 2 unter- sen werden sollen.

  • Seite 43: Anlagenschema 6

    Anlagenschema 6 (Fortsetzung) Anschlussplan 6 A Hauptanschlusskasten G Vitocharge VX3, Typ 4.6A4, 4.6A8 oder 4.6A12 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- H Photovoltaikstränge: Max. 2 Stränge anschließbar, Pvges ≤ 7 kWp C Energiezähler K Am Vitocharge VX3 angeschlossene Batterien: D Vitovalor PT2 (dargestellt) oder Vitovalor PA2 ■...

  • Seite 44: Typ 4.6A4 Bis 4.6A12 Mit Photovoltaikanlagen Und Vitocal

    Anlagenschema 7 11.1 Typ 4.6A4 bis 4.6A12 mit Photovoltaikanlagen und Vitocal Hinweise zu Anlagenschema 7 ■ Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der Eine bereits vorhandene Photovoltaikanlage und der Vitocharge Vitocharge und die stromerzeugenden Komponenten angeschlos- mit einer an ihm angeschlossenen Photovoltaikanlage müssen an sen werden sollen.

  • Seite 45: Anhang

    „Vitocharge“ > „Fördermittelabfrage“. Anträge und Konformitätsnachweise) siehe www.viessmann.de unter „Marktpartner“ > „Vitocharge“. 12.2 Vorschriften/Richtlinien Wir, die Viessmann Werke GmbH & Co. KG zeigen an, dass das Stromspeichersystem Vitocharge nach den derzeitig geltenden Richtlinien/Verordnungen, Normen und technischen Regeln geprüft und zugelassen ist.

  • Seite 46: Stichwortverzeichnis

    Anlagenkonfigurationen............... 9, 10 Anlagenschemen................32 Anschluss Mindestabstände................20 – 1-phasige Backup-Box..............22 Montageort..................19 – Energiezähler................22 Montagevarianten................20 – I/O-Extension-Box.................23 – Viessmann GridBox..............24 Anschlussplan.................. 31 Nachrüstung Batteriemodule............25 – Allgemeine Hinweise..............31 Netzparallelbetrieb................9 Aufstellraum..................19 Netzparallelbetrieb mit zusätzlichem Ersatzstrombetrieb....9 Aufstellungsbedingungen..............19 Netzwerkverbindung................ 22 Auslegung –...
  • Seite 47 Stichwortverzeichnis Zubehör....................12 VIESMANN VITOCHARGE VX3...
  • Seite 48 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de VIESMANN VITOCHARGE VX3...
