Inbetriebnahmeanleitung
für die Fachkraft

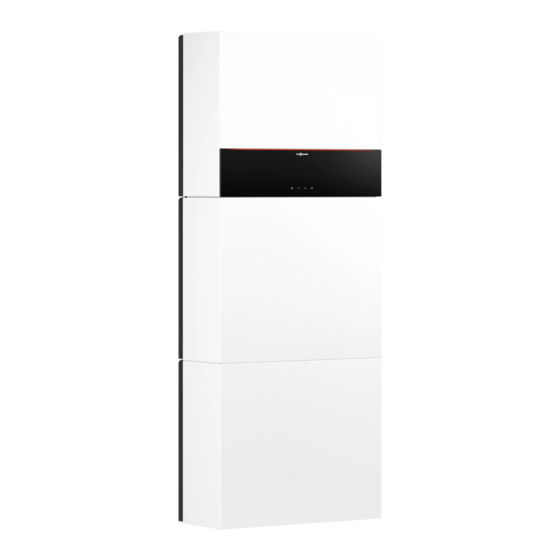

Vitocharge VX3
Typ 4.6A
Sicherheitshinweise
Bitte befolgen Sie diese Sicher-
heitshinweise genau, um Gefah-
ren und Schäden für Menschen
und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Perso-
nenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Zielgruppe
Diese Anleitung richtet sich ausschließ-
lich an autorisierte Fachkräfte.
Verwendung der Inbetriebnahmeanleitung
Die Inhalte in dieser Inbetriebnahmean-
leitung haben nur ergänzenden Charak-
ter zur eigentlichen Inbetriebnahme des
Vitocharge VX3. Die Inbetriebnahmean-
leitung darf deshalb nur zusammen mit
der Montage- und Serviceanleitung des
Vitocharge VX3 verwendet werden.
Zu beachtende Vorschriften
Nationale Installationsvorschriften
■
Gesetzliche Vorschriften zur Unfallver-
■
hütung
6169778 DE
4/2021
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Elektroarbeiten dürfen nur von Elektro-
■
fachkräften durchgeführt werden.
Die erstmalige Inbetriebnahme hat
■
durch den Ersteller der Anlage oder
einen von ihm benannten Fachkundi-
gen zu erfolgen.
Montage- und Serviceanleitung
„Vitocharge VX3"
Gesetzliche Vorschriften zum Umwelt-
■
schutz
Berufsgenossenschaftliche Bestim-
■
mungen
VIESMANN
Werbung
Verwandte Anleitungen für Viessmann Vitocharge VX3 4.6A
Inhaltszusammenfassung für Viessmann Vitocharge VX3 4.6A
- Seite 1 VIESMANN Inbetriebnahmeanleitung für die Fachkraft Vitocharge VX3 Typ 4.6A Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefah- ren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden.
-
Seite 2: Önorm, En Und Öve
Sicherheitshinweise (Fortsetzung) Anforderungen der VDE 0100, ■ VDE-AR-E 2510-2 und VDE-AR-E 2510-50 einhalten. Einschlägige Sicherheitsbestimmun- ■ gen der DIN und EN ÖNORM, EN und ÖVE SEV, SUVA, SVGW, SVTI, SWKI, VKF und EKAS-Richtlinie 1942 Sicherheitshinweise für Arbeiten an der Anlage Stromspeichersystem Benachbarte spannungsführende Teile ■... - Seite 3 Sicherheitshinweise (Fortsetzung) Gefahr Gefahr Falls die Gleichspannungsan- Die Berührung einer unbeabsichtigt schlüsse vom Wechselrichtermodul geerdeten Batterie kann zu einem abgezogen werden, ohne das das elektrischen Schlag führen. Wechselrichtermodul ausgeschaltet Vor dem Berühren einer Batterie ist, besteht die Gefahr von elektri- sicherstellen, dass die Batterie nicht schem Schlag, Verblitzen der unbeabsichtigt geerdet ist.
- Seite 4 Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Das Stromspeichersystem mit allen Verhalten bei Rauchbildung (Rauch- Zubehörteilen darf nur im Originalzu- melder ertönt) und Brand stand ohne Veränderungen, sowie in Gefahr einwandfreiem technischen Zustand Bei Rauchbildung und Feuer beste- betrieben werden. hen folgenden Gefahren: Verbren- Alle Schutzeinrichtungen müssen fehler- nung, Explosion, Verätzung und...
-
Seite 5: Allgemeine Hinweise
Normalbetrieb über. Informieren Sie den Anlagenbetreiber über diesen Sachverhalt. Der hier beschriebene Teil der Inbetriebnahme erfolgt über das Inbetriebnahme-Tool im Viessmann Vitoguide und ist menügeführt. Dafür muss Vitoguide über WLAN mit dem Vitocharge verbunden werden. WLAN-Verbindung zum Vitocharge herstellen Montage- und Serviceanleitung „Vito-... - Seite 6 über das Service-Tool möglich. einstellen. Für den Zugang zu diesen Einstellungen über das Ser- vice-Tool ist eine spezielle Berechtigung erforderlich, Hinweis die durch eine Zertifizierungsschulung bei Viessmann Die einstellbaren Auswahlmöglichkeiten sind abhängig erlangt werden kann. von der erworbenen Gerätevariante. Auswahlmöglichkeiten: ■...
- Seite 7 Schritt 4: „Blindleistungseintellungen“ (Fortsetzung) Angezeigte Parameter bei Auswahl „Fester cos “ φ Parameter Einstellmöglichkeiten Beschreibung Fester cos Festen cos einstellen. φ φ φ Einstellung gemäß Vorgabe des Verteilnetz- betreibers. Erregungsart Übererregt Im Verbraucherzählpfeilsystem verhält sich ■ Untererregt übererregt kapazitiv und untererregt iduktiv. ■...
- Seite 8 Schritt 4: „Blindleistungseintellungen“ (Fortsetzung) Angezeigte Parameter bei Auswahl Blindleistungsmodus „cos (P)“ φ Blindleistungsmodus „cos (P)“ φ Abb. 2 Parameter Einstellmöglichkeiten Beschreibung Leistungsverhältnis Stützpunkt Verhältnis P/Pmax je Stützpunkt Angabe der Stützpunkte ST1 bis ST3 für P/ – ST1 bis ST3 Pmax der cos (P)-Kennlinie.
- Seite 9 Schritt 5: „Wirkleistungseinstellungen“ (Fortsetzung) Parameter Einstellmöglichkeiten Beschreibung P(f) Überfrequenz: Derate-Fre- Frequenzwert Frequenzwert für die Eintrittsbedingung bei quenz Überfrequenz. Überschreitet die Netzfre- quenz diesen Frequenzschwellwert, so wird die P(f)-Kennlinie für Unterfrequenz akti- viert. Einstellung gemäß Vorgabe des Verteilnetz- betreibers. P(f) Unterfrequenz: Frequenz- Frequenzwert Frequenzwert für die Eintrittsbedingung bei grenze...
- Seite 10 Schritt 6: „Netzschutzeinstellungen“ (Fortsetzung) Parameter Einstellmöglichkeiten Beschreibung Obere gemittelte Spannungs- Verhältnis U/Un Grenzwert für den oberen Spannungsmittel- grenze wert (Spannungssteigerungsschutz). Einstellung gemäß Vorgabe des Verteilnetz- betreibers. Schritt 7: „Netzzuschaltbedingungen“ Diese Einstellungen gelten nur für AT, CH, IT und BE. Schritt 8: „Energiezähler“ In diesem Schritt wird der zum Vitocharge zugehörige Auswahlmöglichkeiten: Energiezähler ausgewählt.
- Seite 11 Schritt 10: „Hybrid-System“/„Batterie-System“/„Photovoltaik-System“ (Fortsetzung) ■ Bei Hybrid-System und Photovoltaik-System: Die Einstellungen zur Photovoltaik-Wirkleistungs- begrenzung entsprechend den Vorgaben des Verteil- netzbetreibers vornehmen. Hinweis Die Photovoltaik-Wirkleistungsbegrenzung ist nur einmalig bei der ersten Inbetriebnahme über das Inbetriebnahme-Tool einstellbar. Eine spätere Ände- rung dieser Einstellungen ist nur über das Service- Tool möglich.
- Seite 12 Schritt 10: „Hybrid-System“/„Batterie-System“/„Photovoltaik-System“ (Fortsetzung) Angezeigte Parameter bei Auswahl „Feste Einspeisebegrenzung“ Parameter Einstellmöglichkeiten Beschreibung Modus der Photovoltaik-Einspei- Statisch (Vitocharge) Auswahl des Modus der Photovoltaik-Ein- ■ sebegrenzung Dynamisch (Netzanschluss- speisebegrenzung ■ punkt) „Statisch“: ■ Bei „Statisch“ wird auf den Ausgang des Vitocharge begrenzt. Die überschüssige Energie kann der Batterie zugeführt wer- den.
- Seite 13 Schritt 10: „Hybrid-System“/„Batterie-System“/„Photovoltaik-System“ (Fortsetzung) Angezeigte Parameter bei Auswahl „Fernsteuerbarkeit“ Parameter Einstellmöglichkeiten Beschreibung Modus der Photovoltaik-Einspei- Statisch (Vitocharge) Auswahl des Modus der Photovoltaik-Ein- ■ sebegrenzung Dynamisch (Netzanschluss- speisebegrenzung ■ punkt) „Statisch“: ■ Bei „Statisch“ wird auf den Ausgang des Vitocharge begrenzt. Die überschüssige Energie kann der Batterie zugeführt wer- den.
- Seite 14 Schritt 10: „Hybrid-System“/„Batterie-System“/„Photovoltaik-System“ (Fortsetzung) Angezeigte Parameter bei Auswahl „Energie-Management-System (EMS)“ Parameter Einstellmöglichkeiten Beschreibung Modus der Photovoltaik-Einspei- Statisch (Vitocharge) Auswahl des Modus der Photovoltaik-Ein- ■ sebegrenzung Dynamisch (Netzanschluss- speisebegrenzung ■ punkt) „Statisch“: ■ Bei „Statisch“ wird auf den Ausgang des Vitocharge begrenzt. Die überschüssige Energie kann der Batterie zugeführt wer- den.
- Seite 15 Schritt 14: „Elektrisches Verschaltungsschema auswählen““ Nur bei Auswahl „Internes EMS“. In den Schemen C1, C2 und C3 kann zusätzlich eine In diesem Schritt muss ein elektrisches Verschaltungs- kompatible Viessmann Wärmepumpe konfiguriert wer- schema ausgwählt werden. Es stehen 4 Verschal- den. tungsschemen zur Auswahl.
- Seite 16 Zur Anbindung der Viessmann Wärmepumpe ist eine Vitoconnect, Typ OPTO2 erforderlich. Weitere Infor- mationen siehe link.viessmann.com/energyma- nagement Hinweis Die Viessmann Geräte dürfen nicht über CAN mitei- ■ nander verbunden sein. Vorhandener Photovoltaik-Überschuss kann für eine ■ optimierte Betriebsführung der Wärmepumpe genutzt werden.
- Seite 17 Eine kompatible Viessmann Wärmepumpe, die am ■ Basiszähler 2 angeschlossen ist, wird in diesem Schema unterstützt. Die Leistungs- und Energieflüss- se werden im EMS separat dargestellt. Zur Anbindung der Viessmann Wärmepumpe ist eine Vitoconnect, Typ OPTO2 erforderlich. Weitere Infor- mationen siehe link.viessmann.com/energyma- nagement Hinweis Vorhandener Photovoltaik-Überschuss kann nicht für...
- Seite 18 Viessmann Wärmepumpe über die Erweiterung Vito- connect, Typ OPTO2 an den Vitocharge angeschlos- sen ist. Gleichzeitig wird bestätigt, dass die Vitocon- nect, Typ OPTO2 korrekt an die Viessmann Wärme- pumpe angeschlossen ist. Siehe „Datenblatt 5802014“. Schritt 16: „Verbinden mit kompatibler Viessmann Wärmepumpe“...
- Seite 19 Schritt 18: „Ersatzstromfunktion“ (Fortsetzung) Parameter, die immer angezeigt werden Parameter Einstellmöglichkeiten Beschreibung Ersatzstromfunktion Aktiviert Aktivieren/Deaktivieren der Ersatzstrom- ■ Deaktiviert funktion. Nach dem Aktivieren wird immer ■ ein automatisierter Test durchgeführt. Angezeigte Parameter bei Auswahl „Aktiviert“ Parameter Einstellmöglichkeiten Beschreibung Vorgehaltener Mindest-Ladezu- Eingabe in % Ladezustand, der für den Ersatzstrombe- stand...
- Seite 20 Stromversorgungsnetz. Bei einer Änderung der fest hinterlegten netzrelevanten Parameter über das Ser- vice-Tool ist eine erneute Betriebserlaubnis des Verteil- netzbetreibers einzuholen. Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
