14 Zählereingang (Option)

14.4.3 Inkrementalgeber-Kabel

110

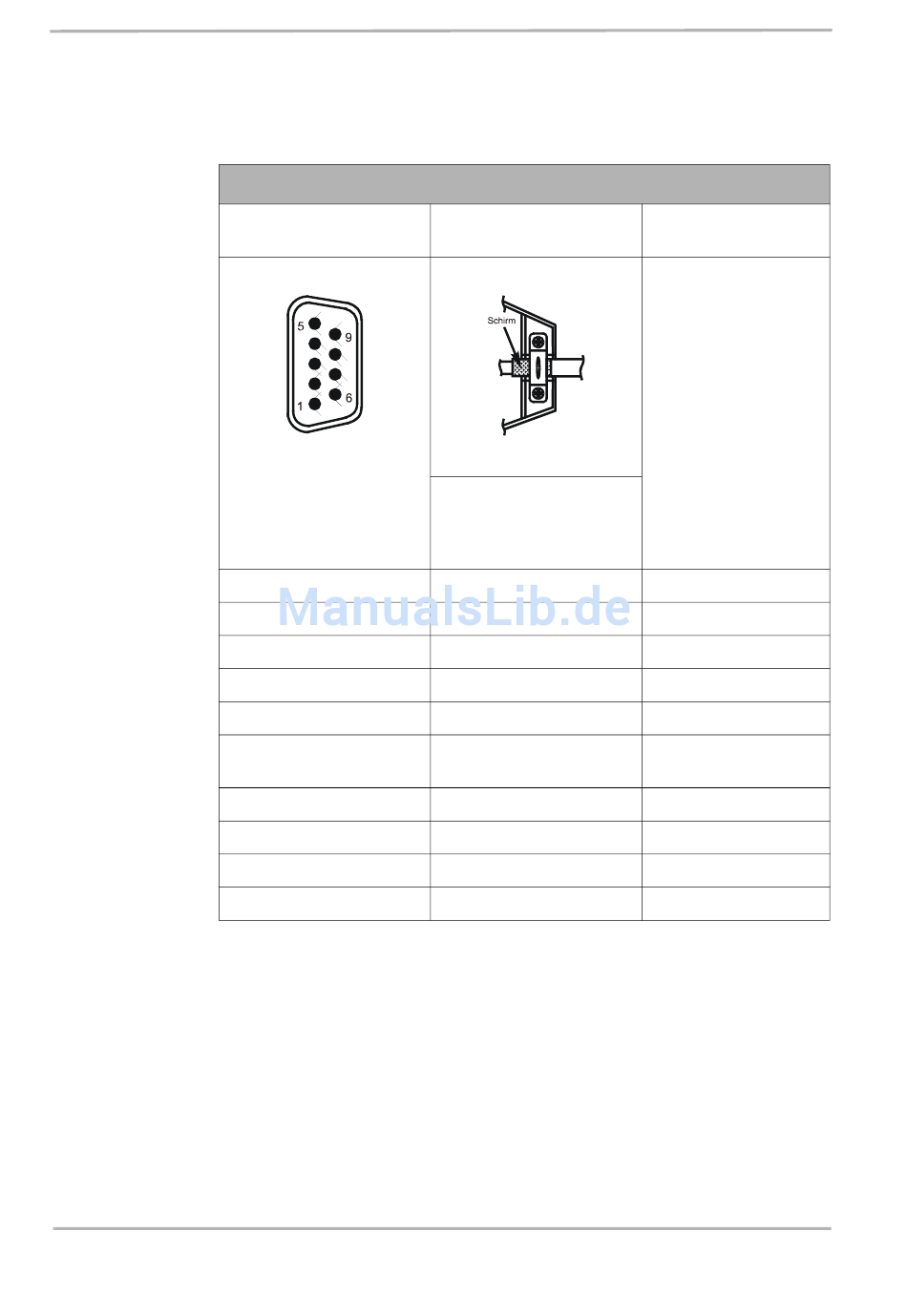

Inkrementalgeber-Kabel
JetMove 2xx
(Sub-D-Stecker X72)
Befestigungsschrauben
müssen metrisches Ge-
winde haben!
Pin
1
2
3
4
5
6
7
8
9
Schirmung
Schirm großflächig
auflegen!
Metallisiertes Gehäuse
notwendig!
Signal
K0 +
K1 +
K2 +
0 V
Spannungsversorgung
5 V, max. 200 mA
K0 -
K1 -
K2 -
nicht benutzen
Spezifikation
des Kabels
Gebersignal:
5 V Differenzsignal
maximale Kabellänge:
100 m
