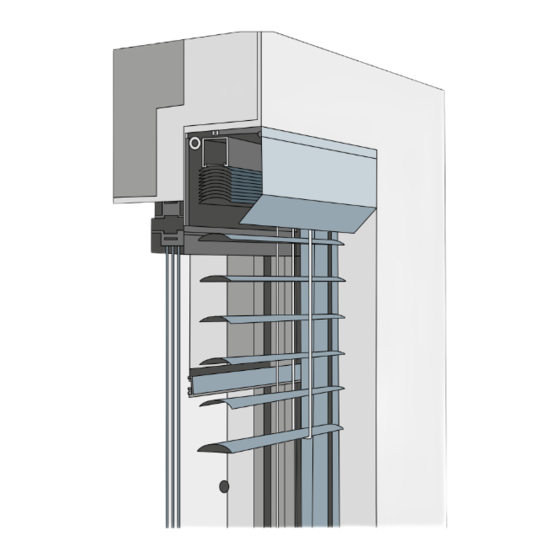

- Seite 1 Sie erreichen uns Service-Hotline unter der +49 8178 - 932 932 einfache montage individuell anpassbar Vorbauraffstore Original-Montageanleitung original MONTAGEanleitung V4.28-05.2021...
- Seite 2 Das nachfolgend genannte Produkt erfüllt bei bestimmungsgemäßer Verwendung die Anforderungen der geltenden europäischen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechende/n Erklärung/en ist/sind beim Hersteller hinterlegt. Dokument Nr. SGE_Jarolift_RS_M2M_202105 Marke Jarolift Modell Bestimmungsgemäße Verwendung Anwendung im Außenbereich von Gebäuden und anderen Bauwerken Hersteller / Kontaktinformation Schoenberger Germany Enterprises GmbH &...
-
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen der Montage- und Warnsymbole Bedienungsanleitungen Sicherheitshinweise und wichtige Informa- Die Montage- und Bedienungsanleitung tionen sind an entsprechender Stelle zu (im Folgenden auch Handbuch genannt) finden und mit einem Symbol versehen. muss vor der Montage gelesen und be- achtet werden. Dieses Symbol kennzeichnet Hinweise, die für die Sicherheit von Personen oder Eine Nichtbeachtung der Montage- und... - Seite 4 SICHERHEITSHINWEISE Transport und Lagerung Die jeweiligen Montagehinweise der Dübelhersteller sind unbedingt zu beach- ten! Die Verpackung ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Probelauf Bei Lagerung muss die Sonnenschutzanla- ge dauerhaft vor Nässe und eindringender Beim ersten Ausfahren dürfen sich Perso- Feuchtigkeit geschützt werden! nen nicht im Fahrbereich oder unter der...
- Seite 5 SICHERHEITSHINWEISE Die Montage muss in Übereinstimmung Unkontrollierte Bedienung: mit den geltenden Richtlinien und Stan- Bei Arbeiten an der Anlage besteht dards zur Arbeitssicherheit durchgeführt Quetsch- und Absturzgefahr! werden. Bei manuell betriebenen Anlagen muss die Sicherungsseile bzw. Sicherungsbänder, Bedienkurbel entfernt und sicher verwahrt die an der Anlage befestigt sind, dürfen werden.
- Seite 6 SICHERHEITSHINWEISE Zusätzliche Belastungen der Anlage durch Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr! angehängte Gegenstände oder durch Seil- abspannungen können zu Beschädigungen Dieses Produkt kann von Kindern ab 8 Jah- oder zum Absturz der Anlage führen und ren sowie von Personen mit verringerten sind daher nicht zulässig.
- Seite 7 SICHERHEITSHINWEISE Als Trennvorrichtung gelten Schalter mit Der Netzanschluss des Motors und alle Ar- einer Kontaktöffnungsweite von mindes- beiten an elektrischen Anlagen dürfen nur tens 3 mm (z. B. LS-Schalter, Sicherungen durch eine zugelassene Elektrofachkraft oder FI-Schalter). nach den Anschlussplänen des Motors bzw.
- Seite 8 SICHERHEITSHINWEISE WICHTIG! Entsorgung Pflege und Wartung Raffstore sind im Grunde wartungsfrei. Entsorgen Sie das Produkt und ggf. zum Alle Aluminiumteile sind hochwertig Betrieb des Produktes notwendige Batteri- beschichtet, alle Schraubverbindungen en nicht im Hausmüll! verzinkt oder aus Edelstahl. Somit kann im Regelfall keine Korrosion dieser Teile Informieren Sie sich über lokale Rückgabe- auftreten.
- Seite 9 SICHERHEITSHINWEISE Bedienung bei Kälte Vorgehen im Winter Bei Frost kann der Ra store Bei automatischen Steuerungen anfrieren. Vermeiden Sie eine die Automatik abschalten, wenn gewaltsame Betätigung und ein Anfrieren droht. verzichten Sie bei festgefrorenen Ra stores auf ein Hoch- oder Tie ahren.
-
Seite 10: Benötigtes Werkzeug
LIEFERUMFANG & BENÖTIGTE WERKZEUGE (2 + 2) x 1. Montagemöglichkeit 2. Montagemöglichkeit 4 x* 4 x* 2 x Schraube (3,5 x 13) 4 x Schraube (2,9 x 9,5) * Je nach Größe des Vorbau-Raffstores kann die angegebene Anzahl variieren. Benötigtes Werkzeug... - Seite 11 MONTAGE 1. Kastendeckel öffnen...
- Seite 12 MONTAGE 2. Schutzelemente entfernen ACHTUNG! entfernen Sie alle Schutzelemente!
-
Seite 13: Führungsschienen Und Verschlusskappen Aufstecken
MONTAGE 3. Führungsschienen und Verschlusskappen aufstecken... -
Seite 14: Antriebsdurchführung Bohren
MONTAGE 4. Antriebsdurchführung bohren... -
Seite 15: Führungsschienen Am Untergrund Befestigen
MONTAGE 5. Führungsschienen am Untergrund befestigen Option 1: Montage auf dem Fensterrahmen/ auf dem Mauerwerk 100 mm max. 500 mm Ø 4 mm Ø 8 mm max. 10 mm max. 500 mm 100 mm Option 2: Montage in der Laibung 100 mm max. - Seite 16 MONTAGE 6. führungsschienen und Stopper montieren...
- Seite 17 MONTAGE 6.1. verschraubung der führungsschienen...
- Seite 18 MONTAGE 7. Führungsschienendeckel befestigen Ø 2 mm 50 mm 50 mm 100 mm max. 500 mm max. 500 mm 100 mm...
-
Seite 19: Kasten Verschließen
MONTAGE 35 mm 7. Kasten verschließen... - Seite 20 Es gelten unsere allgemeinen Geschäftsbedingungen. Eine aktuelle Version dieser Anleitung finden Sie auf www.jaroliftde/bedienungsanleitungen.html ist eine eingetragene Marke der Schoenberger Germany Enterprises GmbH & Co. KG Zechstraße 1–7 | 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax: 08178 / 932 970 20 info@jarolift.de www.jarolift.de...
