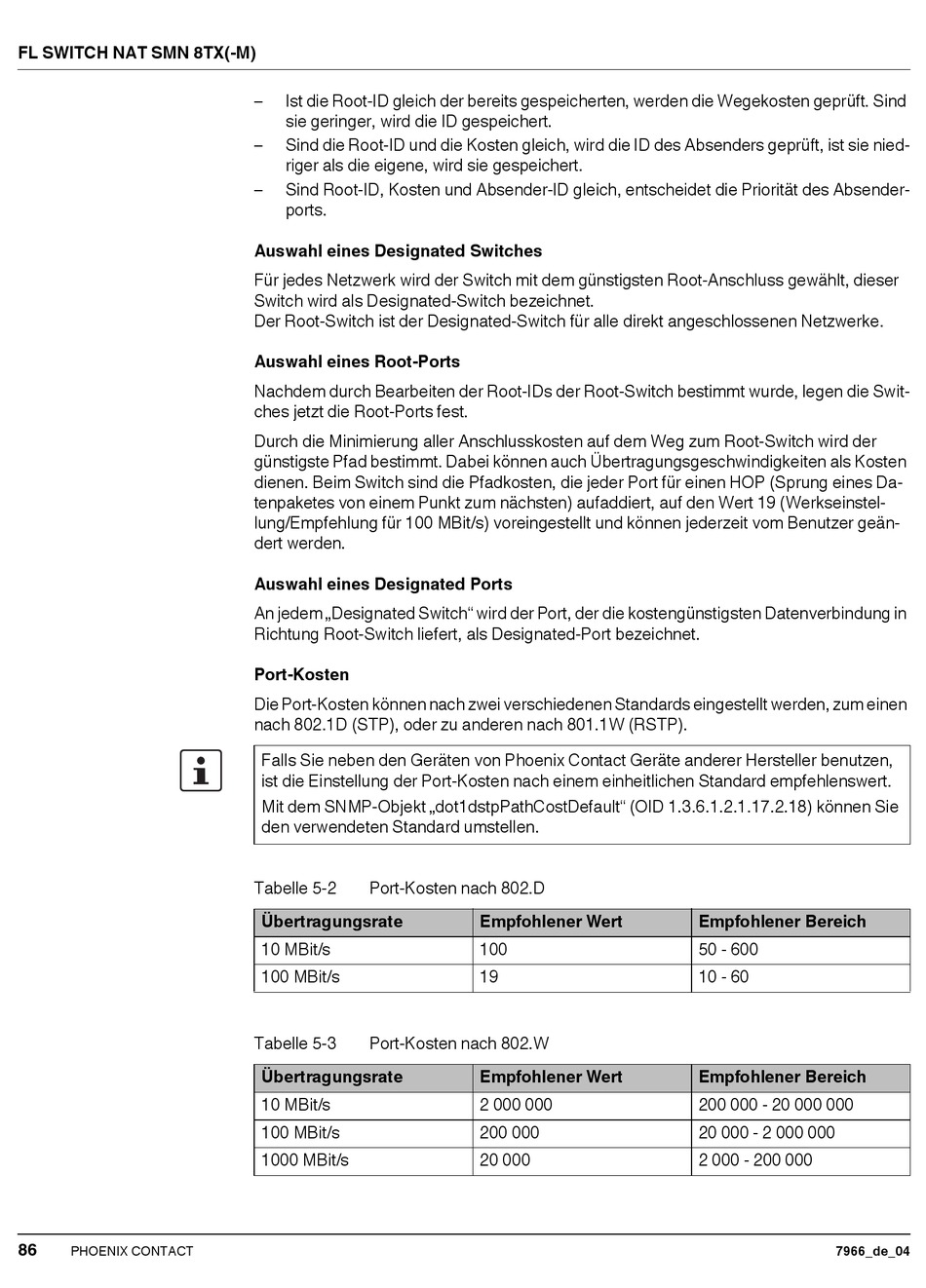

FL SWITCH NAT SMN 8TX(-M)
86
PHOENIX CONTACT
– Ist die Root-ID gleich der bereits gespeicherten, werden die Wegekosten geprüft. Sind
sie geringer, wird die ID gespeichert.
– Sind die Root-ID und die Kosten gleich, wird die ID des Absenders geprüft, ist sie nied-
riger als die eigene, wird sie gespeichert.
– Sind Root-ID, Kosten und Absender-ID gleich, entscheidet die Priorität des Absender-
ports.
Auswahl eines Designated Switches
Für jedes Netzwerk wird der Switch mit dem günstigsten Root-Anschluss gewählt, dieser
Switch wird als Designated-Switch bezeichnet.
Der Root-Switch ist der Designated-Switch für alle direkt angeschlossenen Netzwerke.
Auswahl eines Root-Ports
Nachdem durch Bearbeiten der Root-IDs der Root-Switch bestimmt wurde, legen die Swit-
ches jetzt die Root-Ports fest.
Durch die Minimierung aller Anschlusskosten auf dem Weg zum Root-Switch wird der
günstigste Pfad bestimmt. Dabei können auch Übertragungsgeschwindigkeiten als Kosten
dienen. Beim Switch sind die Pfadkosten, die jeder Port für einen HOP (Sprung eines Da-
tenpaketes von einem Punkt zum nächsten) aufaddiert, auf den Wert 19 (Werkseinstel-
lung/Empfehlung für 100 MBit/s) voreingestellt und können jederzeit vom Benutzer geän-
dert werden.
Auswahl eines Designated Ports
An jedem „Designated Switch" wird der Port, der die kostengünstigsten Datenverbindung in
Richtung Root-Switch liefert, als Designated-Port bezeichnet.
Port-Kosten
Die Port-Kosten können nach zwei verschiedenen Standards eingestellt werden, zum einen
nach 802.1D (STP), oder zu anderen nach 801.1W (RSTP).
Falls Sie neben den Geräten von Phoenix Contact Geräte anderer Hersteller benutzen,
ist die Einstellung der Port-Kosten nach einem einheitlichen Standard empfehlenswert.
Mit dem SNMP-Objekt „dot1dstpPathCostDefault" (OID 1.3.6.1.2.1.17.2.18) können Sie
den verwendeten Standard umstellen.
Tabelle 5-2 Port-Kosten nach 802.D
Übertragungsrate
10 MBit/s
100 MBit/s
Tabelle 5-3 Port-Kosten nach 802.W
Übertragungsrate
10 MBit/s
100 MBit/s
1000 MBit/s
Empfohlener Wert
100
19
Empfohlener Wert
2 000 000
200 000
20 000
Empfohlener Bereich
50 - 600
10 - 60
Empfohlener Bereich
200 000 - 20 000 000
20 000 - 2 000 000
2 000 - 200 000
