7 Schaltpläne
7.1

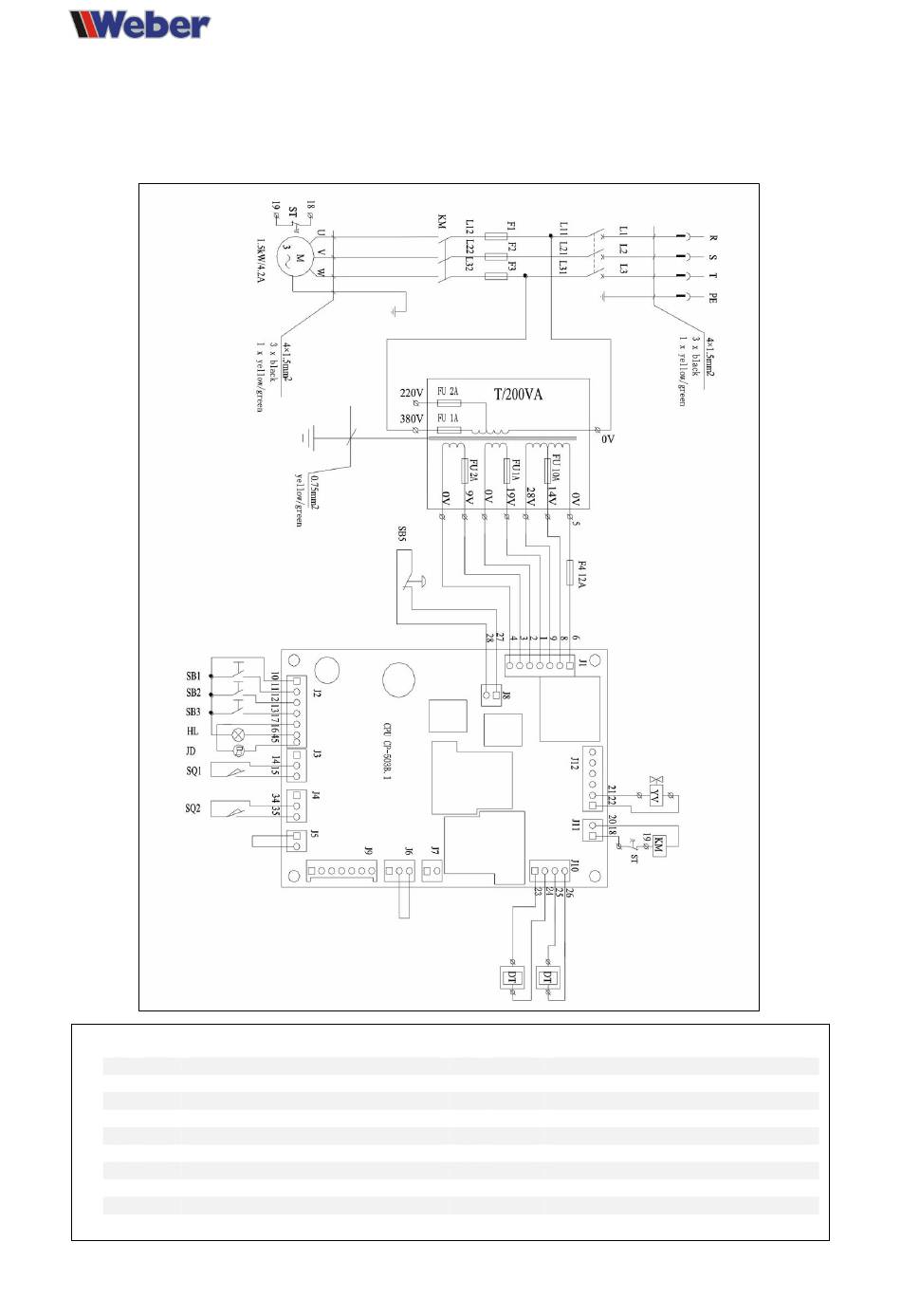

Stromlaufplan

QF Hauptschalter / Netzschalter
KM Motorschütz DC 24 V
M Elektromotor 1.5 kW
T Transformator 200 V A
Taster „Heben"
SB1
Taster „Senken"
SB2
Taster „ Parken / Absetzen"
SB3
FU Sicherungen
PE Schutzleiter
SB5 Notausschalter
SQ1 Oberer Endlagenschalter
SQ2 CE-Stoppschalter
JD akustischer Signalgeber
HL Kontrollleuchte
YV Elektromagnetisches Senkventil
DT Elektromagneten Sicherheitsklinken
L1,2,3 Außenleiter L1 / L2 / L3
