- Seite 1 Premium Armaturen + Systeme Thermostatventil AQH Betriebsanleitung Thermostatic valve AQH Operating instructions Robinet thermostatique AQH Notice d'utilisation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Thermostatventil AQH Inhalt Seite Allgemeine Angaben ............3 Gültigkeit der Anleitung ..............3 Lieferumfang ..................3 Kontakt ....................3 Konformitätserklärung ................3 Verwendete Symbole ................3 Sicherheitsbezogene Informationen .........4 Bestimmungsgemäße Verwendung ............4 Warnhinweise..................4 Sicherheitshinweise ................5 2.3.1 Gefahr durch unzureichende Personalqualifikation ......5 2.3.2 Verbrennungsgefahr an heißen Armaturen und Oberflächen .....5 2.3.3 Verletzungsgefahr bei unsachgemäßer Arbeit ........5 2.3.4 Verfügbarkeit der Betriebsanleitung ...........5... -
Seite 3: Allgemeine Angaben
Technischer Kundendienst Telefon: +49 (0) 29 62 82-234 Konformitätserklärung Hiermit erklärt die Oventrop GmbH & Co. KG, dass dieses Produkt in Über- einstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der betreffenden EU-Richtlinien hergestellt wurde. Verwendete Symbole Kennzeichnet wichtige Informationen und weiterführende Erläuterun- gen. -
Seite 4: Sicherheitsbezogene Informationen
Sicherheitsbezogene Informationen Thermostatventil AQH Sicherheitsbezogene Informationen Bestimmungsgemäße Verwendung Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung des Produktes gewährleistet. Das Thermostatventil wird in Zentralheizungs- und Kühlanlagen mit ge- schlossenen Kreisläufen zur automatischen Durchflussregelung (hydrauli- scher Abgleich) an Verbrauchern, z. B. an Heizkörpern, Flächenheiz- und Kühlsystemen eingesetzt. -
Seite 5: Sicherheitshinweise
Thermostatventil AQH Sicherheitsbezogene Informationen Sicherheitshinweise Wir haben dieses Produkt gemäß aktueller Sicherheitsanforderungen entwi- ckelt. Beachten Sie folgende Hinweise zum sicheren Gebrauch. 2.3.1 Gefahr durch unzureichende Personalqualifikation Arbeiten an diesem Produkt dürfen nur dafür ausreichend qualifizierte Fach- handwerker ausführen. Qualifizierte Fachhandwerker sind aufgrund ihrer fachlichen Ausbildung und Erfahrungen sowie Kenntnisse der einschlägigen rechtlichen Vorschriften in der Lage, Arbeiten am beschriebenen Produkt fachgerecht auszuführen. -
Seite 6: Technische Beschreibung

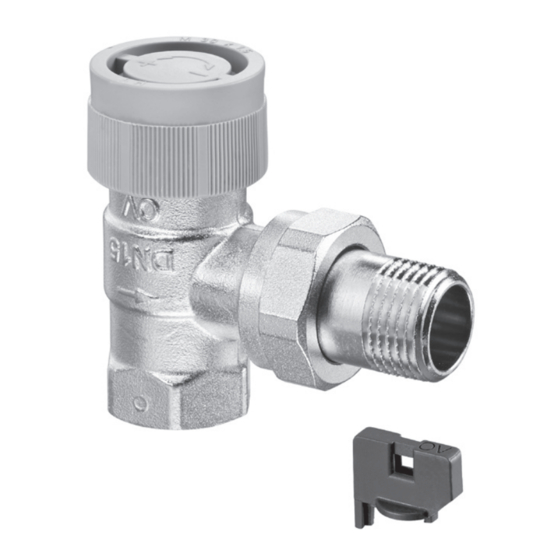

Technische Beschreibung Thermostatventil AQH Technische Beschreibung Aufbau Abb. 1: Aufbau Thermostatventil Voreinstellschlüssel Bauschutzkappe Handrad Ventileinsatz Gehäuse Auslass 118309480-V01.05.2020... -
Seite 7: Funktionsbeschreibung
Thermostatventil AQH Technische Beschreibung Überwurfmutter Durchflussrichtung Funktionsbeschreibung Das voreinstellbare Thermostatventil AQH hält den Differenzdruck über dem Voreinstell- und Regelquerschnitt des Ventils konstant. Die Ventilautorität beträgt 100% (a=1). Den maximalen Volumenstrom stellen Sie mit dem beiliegenden Voreinstell- schlüssel ein. Zur Raumtemperaturregelung können Sie einen Thermostat oder Stellantrieb auf das Thermostatventil aufsetzen. -
Seite 8: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Thermostatventil AQH Regelbereich Δp max. 150 kPa (1,5 bar) Δp min. (35-170 l/h) 15 kPa (0,15 bar ) Δp min. (>170-300 l/h) 20 kPa (0,20 bar ) Δp min. (>300-420 l/h) 25 kPa (0,25 bar) Anschluss Stellantrieb Gewindeanschluss M30 x 1,5 Ventilhub 1,1 mm Schließmaß 11,8 mm Schließkraft (Stellantrieb) 90 – 150 N Material Gehäuse... -
Seite 9: Transport Und Lagerung
Thermostatventil AQH Transport und Lagerung OV-DMC3 1069278 Ersatzteile Ventileinsatz 1187095 Weitere Zubehörartikel finden Sie in unserem Produkt Katalog oder auf unserer Webseite. Transport und Lagerung Transportieren Sie das Produkt in der Originalverpackung. Lagern Sie das Produkt unter folgenden Bedingungen: Temperaturbereich -20°C bis +60°C Relative Luftfeuchtigkeit max. 95% Partikel Trocken und staubgeschützt... -
Seite 10: Bauschutzkappe
Montage Thermostatventil AQH ACHTUNG Sachschaden durch Fremdkörper (z.B. Späne, Schmutz) sowie Dicht- und Schmiermittel! Ventile können durch Fremdkörper und die Verwendung von Fet- ten oder Ölen in ihrer Funktion gestört oder beschädigt werden. f Verwenden Sie bei der Montage keine Fette oder Öle. - Seite 11 Thermostatventil AQH Montage Stahlrohre mit Rohrgewinde können Sie direkt an das Thermostat- ventil montieren. Setzen Sie in dünnwandige Rohre eine Stützhülse in das Rohrende. 3. Schrauben Sie das Ventil an die Rohrleitung und an die Vorlaufleitung des Heizkörpers. Zur Raumtemperaturregelung können Sie einen Thermostat oder Stellantrieb auf das Thermostatventil aufsetzen. Entfernen Sie dazu die Bauschutzkappe des Thermostatventils.
-
Seite 12: Inbetriebnahme
Inbetriebnahme Thermostatventil AQH Inbetriebnahme Für einen geräuscharmen Betrieb in Verbindung mit einer geräusch- sensiblen Anlageninstallation (z.B. Heizkörper) sollte der max. Diffe- renzdruck über dem Ventil 600 mbar nicht überschreiten. Durchflusseinstellung Den gewünschten Durchfluss stellen Sie mit Hilfe des Voreinstellschlüssels ein. Dazu setzen Sie den Voreinstellschlüssel auf das Handrad. Das Ventil ist stufenlos einstellbar. Der Einstellwert lässt sich auch bei laufen- der Anlage korrigieren. -
Seite 13: Differenzdruckmessung
Thermostatventil AQH Inbetriebnahme Voreinstellwerte, ∆p = 150 mbar - 1500 mbar ∆t = 20 K Voreinstellung qm [kg/h] Wärmeleistung [l/s] 0,0139 1200 W 0,0278 2300 W 0,0417 3500 W 0,0556 4650 W 0,0694 5800 W 0,0833 7000 W 0,0972 8150 W 0,1111 9300 W 0,1167 9800 W Differenzdruckmessung Um festzustellen, ob ausreichend Differenzdruck für die automatische... -
Seite 14: Ventileinsatz Tauschen
Demontage und Entsorgung Thermostatventil AQH Ventileinsatz tauschen 7.3.1 Ventileinsatz tauschen ohne Anlagendruck 1. Machen Sie die Rohrleitung drucklos. 2. Entleeren Sie die Rohrleitung. 3. Tauschen sie den Ventileinsatz (Drehmoment 15 Nm, SW 19). 7.3.2 Ventileinsatz tauschen unter Anlagendruck Tauschen Sie den Ventileinsatz unter Anlagendruck mit Hilfe des Demo-Bloc (siehe 4 auf Seite 8; Drehmoment 15 Nm, SW 19). - Seite 15 Thermostatventil AQH 118309480-V01.05.2020...
- Seite 17 Thermostatic valve AQH Contents Content Page General information ............18 Validity of the operating instructions ..........18 Extent of supply ................18 Contact ..................... 18 Declaration of conformity ..............18 Symbols used ................... 18 Safety-related information ..........19 Correct use ..................19 Warnings ................... 19 Safety notes ..................
-
Seite 18: General Information
Technical service Phone: +49 (0) 29 62 82-234 Declaration of conformity Oventrop GmbH & Co. KG hereby declares that this product complies with the basic requirements and the other relevant provisions of the EU Directives concerned. Symbols used Important information and further explanations. -
Seite 19: Safety-Related Information
Thermostatic valve AQH Safety-related information Safety-related information Correct use Safety in operation is only guaranteed if the product is used correctly. The thermostatic valve is used in central heating and cooling systems with closed circuits for automatic flow control (hydronic balancing) at terminal units, such as radiators and surface heating and cooling systems. -
Seite 20: Risk Of Burns Due To Hot Components And Surfaces
Safety-related information Thermostatic valve AQH knowledge of the relevant legal regulations, qualified tradespeople are able to carry out any work on the described product professionally. User The user must be informed how to operate the product by qualified trades- people. 2.3.2 Risk of burns due to hot components and surfaces f Allow the product to cool down before working on it. -
Seite 21: Technical Description
Thermostatic valve AQH Technical description Technical description Construction Illust. 1: Construction of the thermostatic valve Presetting key Protection cap Handwheel Valve insert Body 118309480-V01.05.2020... -
Seite 22: Functional Description
Thermostatic valve AQH Tailpipe Collar nut Flow direction Functional description The presettable thermostatic valve AQH maintains the differential pressure at a constant value via the presetting cross-section and the regulating cross-section of the valve. The valve authority amounts to 100% (a=1). You can set the maximum volume flow with the help of the enclosed preset- ting key. For room temperature control, you can screw a thermostat or an actuator onto the thermostatic valve. -
Seite 23: Accessories And Spare Parts
Thermostatic valve AQH Accessories and spare parts Control range Δp max. 150 kPa (1.5 bar) Δp min. (35-170 l/h) 15 kPa (0,15 bar ) Δp min. (>170-300 l/h) 20 kPa (0.20 bar ) Δp min. (>300-420 l/h) 25 kPa (0.25 bar) Actuator connection Connection thread M30 x 1.5 Valve stroke 1.1 mm Closing dimension 11.8 mm... -
Seite 24: Transport And Storage
Transport and storage Thermostatic valve AQH OV-DMC 3 1069278 Spare parts Valve insert 1187095 You can find further accessories in our catalogue and on our website. Transport and storage Transport the product in its original packaging. Store the product under the following conditions: Temperature range -20°C to +60°C Relative humidity of air Max. -
Seite 25: Protection Cap
Thermostatic valve AQH Installation NOTICE Risk of damage to property due to foreign bodies (e.g. shav- ings, dirt), sealants and lubricants Valves can be damaged and their function be impaired by foreign bodies, greasing agents or oil. f Do not use any greasing agents or oil for the installation. -
Seite 26: Commissioning
Commissioning Thermostatic valve AQH For room temperature control, you can screw a thermostat or an actuator onto the thermostatic valve. To do so, remove the protec- tion cap of the thermostatic valve. 4. Carry out a leakage test. Illust. 2: Installation example Commissioning For a silent operation in an installation which is sensitive to noise (e.g. -
Seite 27: Setting Of The Flow Rate
Thermostatic valve AQH Commissioning Setting of the flow rate Set the desired flow rate with the help of the presetting key. To do so, fit the presetting key to the handwheel. The valve is infinitely adjustable. The setting can be modified whilst the system is in operation. Illust. 3: Setting of the flow rate Indicator mark Set value x100 [l/h] (400 l/h in the example) Observe the correction factors of the manufacturers of the antifreeze liquids when setting the flow rate. -
Seite 28: Differential Pressure Measurement
0.1167 9800 W Differential pressure measurement To find out whether the differential pressure is high enough for an automatic flow control of the thermostatic valve AQH, you measure the differential pressure with the help of the Oventrop measuring system OV-DMC 3, the differential pressure measuring stem and the Demo-Bloc (see section 4 auf Seite 23). Proceed as follows: 1. Unscrew the valve insert with the help of the Demo-Bloc. For further information please refer to the operating instructions supplied with the Demo-Bloc. -
Seite 29: Replacement Of The Valve Insert
Thermostatic valve AQH Removal and disposal Replacement of the valve insert 7.3.1 Replacement of the valve insert without system pressure 1. Depressurise the pipework. 2. Drain off the pipework. 3. Replace the valve insert (torque of 15 Nm, 19 mm spanner). 7.3.2 Replacement of the valve insert under system pressure Replace the valve insert under system pressure with the help of the De- mo-Bloc (see section 4 auf Seite 23; torque of 15 Nm, 19 mm spanner). - Seite 31 Robinet thermostatique AQH Contenu Contenu Page Généralités .................32 Validité de la notice ................32 Fourniture..................32 Contact ..................... 32 Déclaration de conformité ..............32 Symboles utilisés ................32 Informations relatives à la sécurité .........33 Utilisation conforme ................33 Avertissements ................. 33 Consignes de sécurité ..............33 2.3.1 Danger lié à un manque de qualification ..........34...
-
Seite 32: Robinet Thermostatique Aqh
Service technique Téléphone : 03 88 59 13 13 Déclaration de conformité Par la présente, la société Oventrop déclare que ce produit est en confor- mité avec les exigences fondamentales et les dispositions applicables des directives UE concernées. Symboles utilisés Informations et explications utiles. -
Seite 33: Informations Relatives À La Sécurité
Robinet thermostatique AQH Informations relatives à la sécurité Informations relatives à la sécurité Utilisation conforme La sécurité d'exploitation n'est garantie que si le produit est affecté à l'utili- sation prévue. Le robinet thermostatique est utilisé dans des installation de chauffage cen- tral et de rafraîchissement avec circuits fermés pour la régulation automa-... -
Seite 34: Danger Lié À Un Manque De Qualification
Informations relatives à la sécurité Robinet thermostatique AQH 2.3.1 Danger lié à un manque de qualification Réserver les interventions sur le produit à un professionnel qualifié. De par sa formation professionnelle, son expérience ainsi que sa connais- sance des réglementations légales pertinentes, le professionnel qualifié est en mesure d’effectuer les interventions sur le produit décrit correctement. Utilisateur L’utilisateur de l’installation doit demander au professionnel qualifié de lui... -
Seite 35: Description Technique
Robinet thermostatique AQH Description technique Description technique Configuration Fig. 1: Configuration du robinet thermostatique Clé de préréglage Capuchon de protection Poignée manuelle Mécanisme Corps 118309480-V01.05.2020... -
Seite 36: Description Du Fonctionnement
Écrou d'accouplement Sens de circulation Description du fonctionnement Le robinet thermostatique AQH à préréglage maintient la pression différen- tielle à une valeur constante sur la section de préréglage et de réglage du robinet. L'autorité du robinet est de 100% (a=1). Vous réglez le débit maximal à l'aide de la clé de préréglage jointe à la livraison. -
Seite 37: Accessoires Et Pièces De Rechange
Robinet thermostatique AQH Accessoires et pièces de rechange Autorité du robinet 100% (a=1) En régime intermédiaire avec un réglage progressif (par ex. en combinaison avec des têtes ther- mostatiques pour la régulation de la température ambiante), l'autorité du robinet est de 100 % (a = 1) dans la plage de levée effective du robinet. -
Seite 38: Transport Et Stockage
Transport et stockage Robinet thermostatique AQH Désignation Réf. Accessoires Moteur par ex. 1012415, 1012418, ... Tête thermostatique par ex. 1011365, 1011464, ... Demo-Bloc 1188051 Tige pour mesurer la pression différentielle 1188093 OV-DMC 3 1069278 Pièces de rechange Mécanisme 1187095 Vous trouvez d'autres accessoires dans notre catalogue et sur notre site Web. -
Seite 39: Montage
Robinet thermostatique AQH Montage Montage AVERTISSEMENT Risque de blessure lié aux robinetteries sous pression Des fluides s'échappant sous pression peuvent entraîner des bles- sures. f S'assurer, par ex. en installant une soupape de sécurité, que les pressions et températures de service respectent les pressions et températures min./max. admissibles. -
Seite 40: Montage
Montage Robinet thermostatique AQH AVIS Risque de d'endommagement du robinet Ne pas utiliser le capuchon de protection pour la fermeture permanente du robinet thermostatique contre la pression du sys- tème. La force de rappel de la tige du robinet peut endommager le capuchon de protection et de l'eau peut s'écouler. -
Seite 41: Mise En Service
Robinet thermostatique AQH Mise en service Fig. 2: Exemple de montage du robinet thermostatique Mise en service Afin de garantir un fonctionnement silencieux en combinaison avec une installation sensible au bruit (par ex. radiateurs), la pression différentielle maximale à travers le robinet ne devrait pas dépasser 600 mbar. Réglage du débit Vous réglez le débit à l'aide de la clé de préréglage. Pour cela, placer la clé... - Seite 42 Mise en service Robinet thermostatique AQH Le robinet est à réglage progressif. La valeur réglée peut être modifiée en service. Fig. 3: Réglage du débit Marquage de réglage mark Valeur réglé x100 [l/h] (400 l/h dans l’exemple) Respecter les facteurs de correction du fabricant de l’antigel lors du réglage du débit. 118309480-V01.05.2020...
-
Seite 43: Mesure De La Pression Différentielle
Mesure de la pression différentielle Pour vérifier si la pression différentielle est assez élevée pour que la régu- lation automatique du débit par le robinet thermostatique AQH s'effectue correctement, procéder au mesure de la pression différentielle à l'aide du système de mesure OV-DMC 3, de la tige pour mesurer la pression différen- tielle et de l'appareil spécial Demo-Bloc (voir section 4 auf Seite 37). -
Seite 44: Remplacement Du Mécanisme
Démontage et traitement des déchets Robinet thermostatique AQH Remplacement du mécanisme 7.3.1 Remplacement du mécanisme sans pression 1. Mettre la tuyauterie hors pression. 2. Vidanger la tuyauterie. 3. Remplacer le mécanisme (couple de 15 Nm, clé de 19 mm). 7.3.2 Remplacement du mécanisme sous pression Remplacer le mécanisme sous pression à l'aide du Demo-Bloc (voir section 4 auf Seite 37; couple de 15 Nm, clé de 19 mm). - Seite 48 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 59939 Olsberg DEUTSCHLAND www.oventrop.com 118309480 V01.05.2020...
