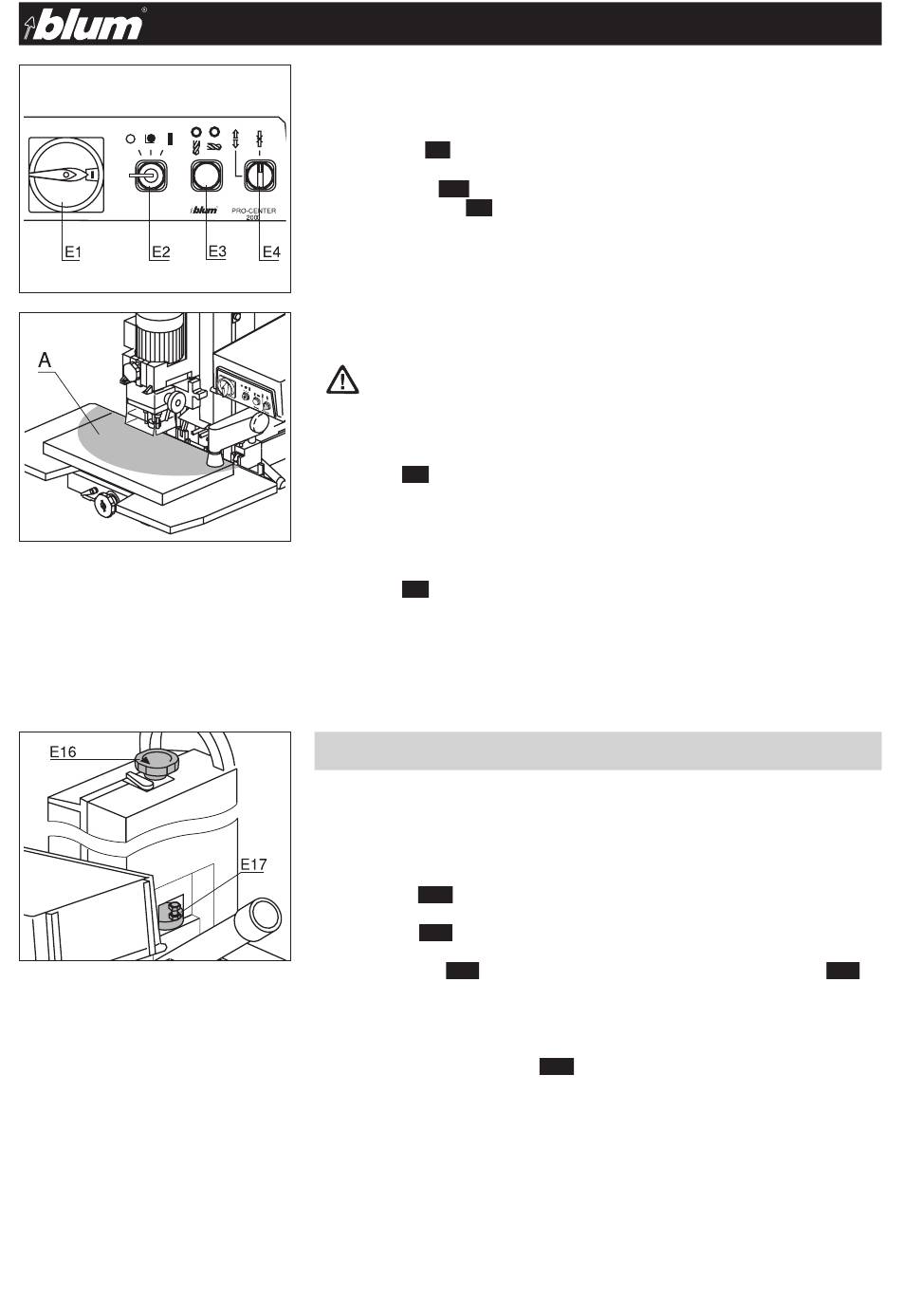

3 - Erklärung der Maschinenbedienung
3.4.2) Schalterstellungen auf dem Bedientableau
• Absauganlage einschalten
auf Pos I stellen
• Hauptschalter
(E1)
• Vorwahlschalter
(E2)
auf Pos I (Arbeiten) stellen
• Niederhalterschalter
(E4)
Bohren
Achtung!
Überzeugen Sie sich, dass nur das Werkstück im Arbeitsbereich der
Maschine liegt!
Hantieren Sie nicht mit den Händen im Arbeitsbereich (A) der Maschine
während des Bohr-und Einsetzvorgangs!
• Startknopf
(E3)
solange betätigen, bis die Bohrtiefe erreicht ist
- die Niederhalter klemmen das Werkstück
- die Vertikalbohreinheit bewegt sich nach unten
- die Bohrer drehen sich
• Startknopf
(E3)
loslassen
- die Vertikalbohreinheit geht nicht ganz in die Ausgangsstellung zurück
(der Arbeitshub wird kürzer)
- die Niederhalter werden gelöst
- die Bohrungen werden ausgeblasen
3.5 - Revolver für Bohrtiefeneinstellung vorrüsten
3.5.1) Die Bohrtiefe für die Plattenstärken 16 und 19 mm sind ab Werk vor-
gerüstet
• 2 Maße können noch zusätzlich vorgerüstet werden
• 3 Schrauben
(E29)
mit unterschiedlicher Länge liegen bei
• Der Revolver
(E17)
ist auf der Rückseite der Maschine zugänglich
• Revolverdrehgriff
(E16)
so drehen, dass eine freie Position auf dem Revolver
zugänglich wird
Hinweis
!
Der Revolver kann zum Vorrüsten auch herausgenommen werden.
Dazu Revolverdrehgriff
19
auf Pos (Niederhalter ein) stellen
(E16)
anheben.
(E17)
