Anwenderinformation Dokaflex 15
Aufbau- und Verwendungsanleitung

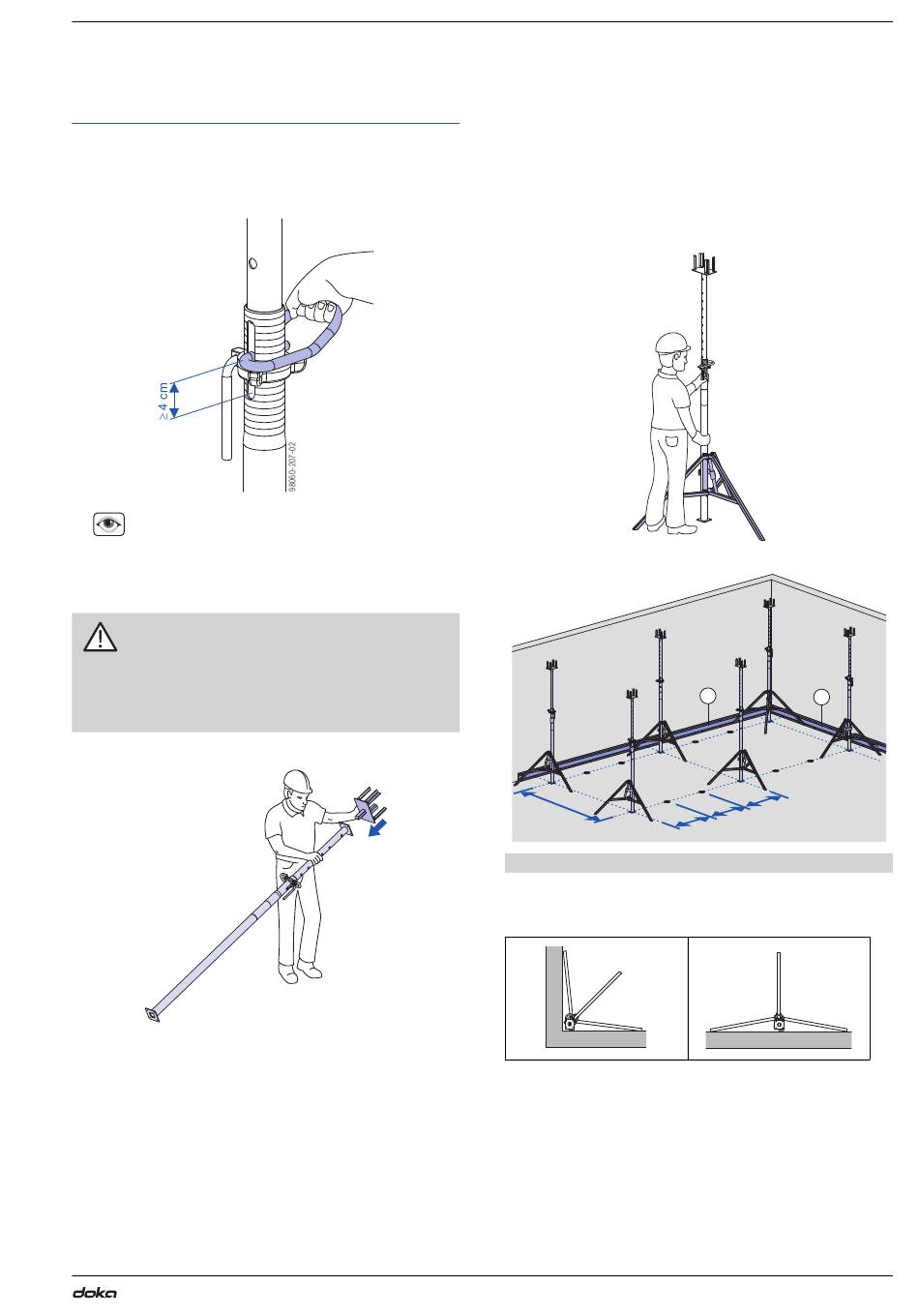

Einschalen
Deckenstützen aufstellen
➤
Deckenstütze mit Absteckbügel in der Höhe grob
einstellen.
Auf Stellung der Mutter achten. Zum Ausscha-
len muss sich die Mutter mit dem Absteckbü-
gel noch mindestens 4 cm nach unten drehen
lassen.
VORSICHT
➤
Beim gemeinsamen Umsetzen von Decken-
stützen mit Vierwegköpfen sind diese mit
Federbolzen 16 mm gegen Herausfallen zu
sichern. Dies gilt besonders bei liegendem
Transport.
➤
Vierwegkopf DF15 in Deckenstütze einsetzen.
98060-208-01
➤
Joch- und Querträger am Rand auflegen.
Die Marken am Träger zeigen die Maximalabstände:
- 5 Marken für Jochträger
- 6 Marken (3 x 2) für Stützen mit Stützbein
999806001 - 10/2013
➤
Stützbein stellen.
☞
➤
Klemmverbindungen nicht ölen oder schmie-
ren.
➤
Deckenstütze in Stützbein stellen und mit Klemmbü-
gel fixieren (leichter Hammerschlag).
Die korrekte Fixierung ist vor dem Betreten der
Schalung nochmals zu überprüfen.
5
98060-205-01
A Jochträger
B Querträger
Aufstellung in der Ecke bzw. an der Wand
98060-210-01
Können Stützbeine an Gebäudekanten, Deckendurch-
brüchen etc. nicht komplett aufgeklappt werden, emp-
fehlen wir, das Stützbein an einer anderen Decken-
stütze zu befestigen, an der ein volles Aufklappen mög-
lich ist.
98060-207-01
A
B
2
2
2
98060-210-02
11
