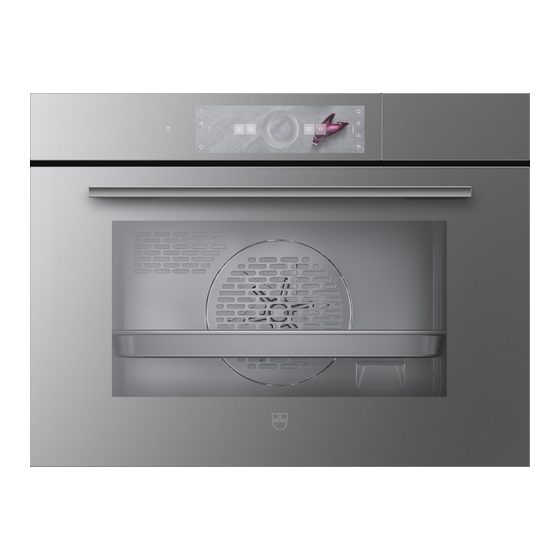

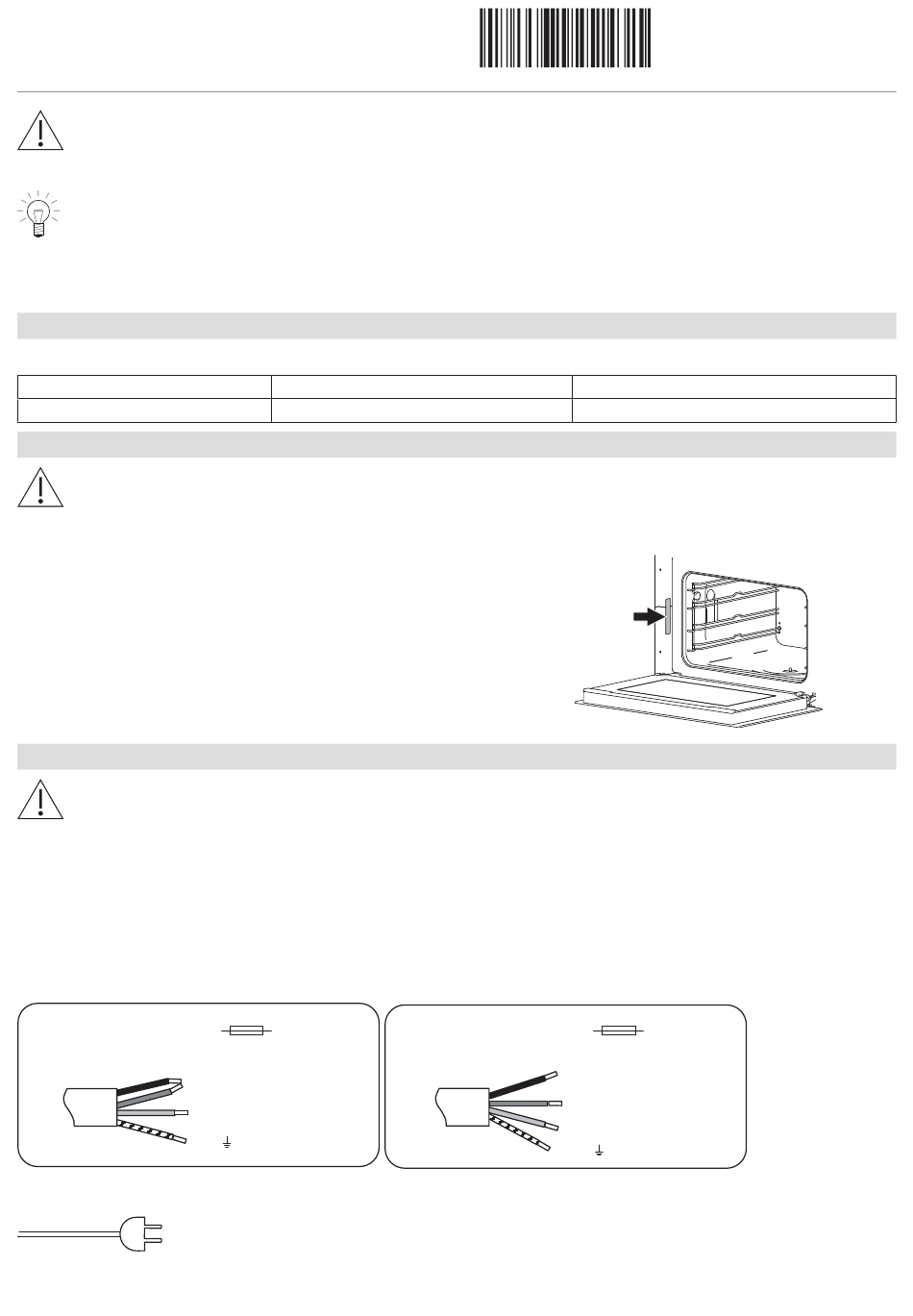

V-ZUG CombiSteamer V6000 45F Installationsanleitung

Installationsanleitung
CombiSteamer mit Festwasseranschluss
Bauform 60–450
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Ab einer Einsatzhöhe über 2000 m ü. M. muss mit einer Leistungsreduktion gerechnet werden.
Das entpackte Gerät weist scharfe Kanten auf.
Um die Verletzungsgefahr zu reduzieren, wird empfohlen, Handschuhe zu tragen.
Das Gerät sorgfältig aus der Schachtel heben. Dabei darf das Gerät nur an den seitlichen Griffen angehoben werden, ansonsten be-
steht die Gefahr, dass einzelne Komponenten des Geräts eingedrückt werden. Das Gerät darf keinesfalls kopfüber transportiert wer-
den.
Gültigkeitsbereich
Diese Installationsanleitung gilt für:
Modellbezeichnung
CombiSteamer V6000 45F
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-
schutz zwingend einzuhalten.
Um eine gute Belüftung zu gewährleisten, muss die Gerätenische mit einer Zuluftöffnung von mindestens 25 cm
sehen sein.
Typenschild
Gerätetür öffnen. Das Typenschild befindet sich links am Kantenschutz (siehe Abbil-
dung).
Anschlussschild
Das Anschlussschild befindet sich am Anschlusskabel.
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin-
stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren
und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berühr-
bar sein. Alte Installationen überprüfen.
► Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.
Anschlusskabel (gilt nur für Schweiz)
230 V~
Anschlusskabel (alle übrigen Länder)
CS6T-23033, CS6T-23045
16A
L1 braun + schwarz
N blau
PE/ gelb/grün
1063706-03
Type
400 V 2N~
L2
L1
N
PE/
1
1063706-03
11.02.2021
Bauform
60-450
10A
schwarz
braun
blau
gelb/grün
2
ver-
