Wenn der Transporteur (1) aus der Stichplatte austritt,
soll er parallel zur Stichplatten-Oberkante stehen.
1.
Drehen Sie am Handrad, bis der Transporteur (1) auf
gleicher Höhe ist wie die Stichplatte.
2. Kippen Sie das Maschinenoberteil mit
beiden Händen nach hinten.
3. Lösen Sie die beiden Stellschrauben (4).
4. Drehen Sie Exzenter (2) so, dass die Kerbe auf der
Markierung steht.
5. Danach ziehen Sie die Schrauben (4) wieder an.
Wird die Vorderseite des Transporteurs etwas mehr
abgesenkt, zieht die Maschine das Nähmaterial etwas aus.
Wird die Vorderseite des Transporteurs etwas angehoben,
arbeitet die Maschine das Nähmaterial etwas ein.
Um den Transporteur (1) noch weiter zu neigen, drehen Sie
den Exzenter (5), während Sie die oben beschriebenen Arbeits-
schritte durchführen (siehe auch Abbildung D).
Siehe auch Punkt 10l5 „Justieren der Transporteur-Höhe".
Die Höhe des Transporteurs ändert sich, wenn die Neigung
des Transporteurs (1) verändert wird. Daher kann es erforder-
lich sein, die Höhe des Transporteurs (1) neu einzustellen.

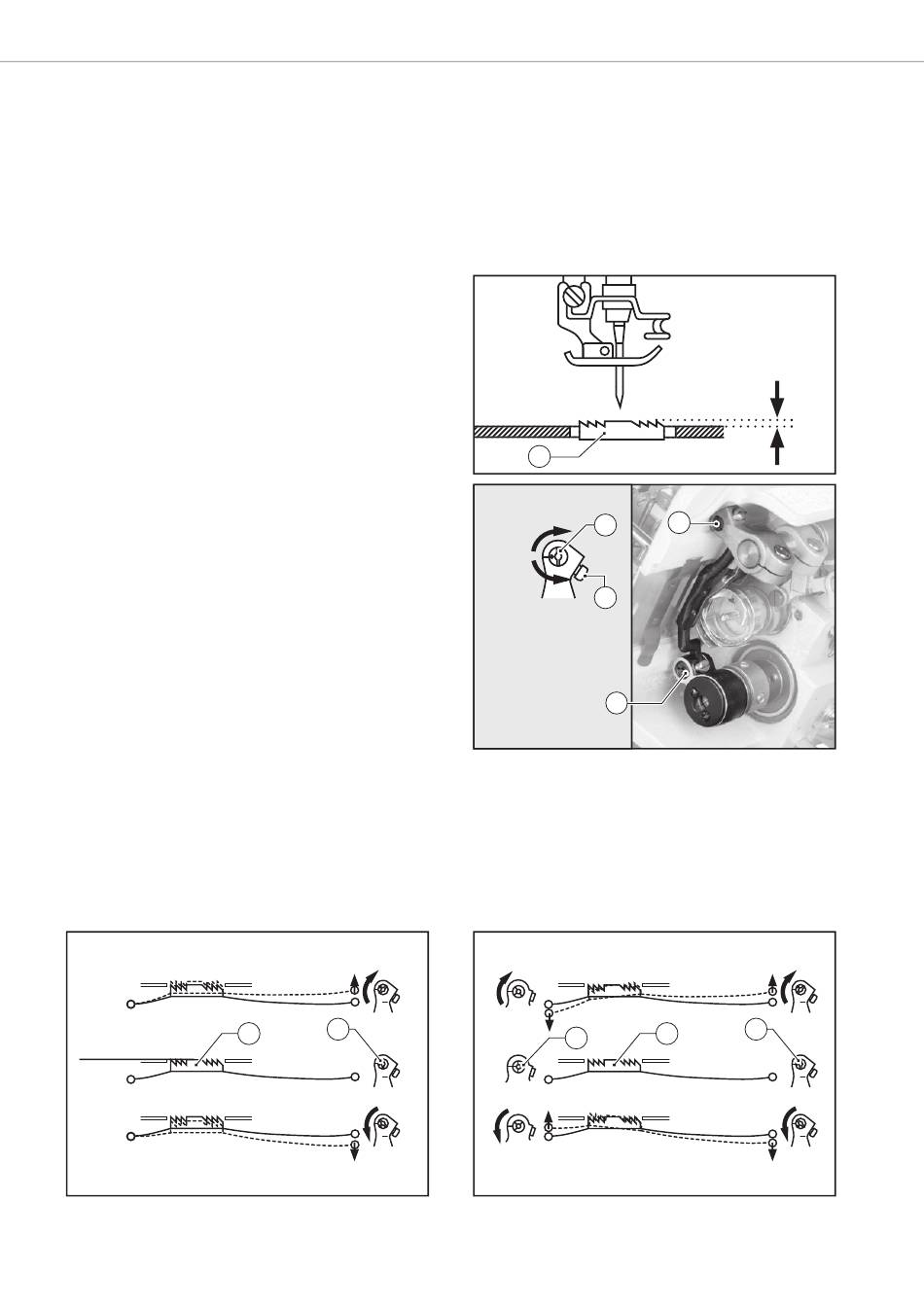

Abbildung C
Parallel
vorne anheben
2
1
vorne absenken
10 // JUSTIEREN
10/6 Justieren der Transporteur-Neigung
1
vorne
anheben
2
4
vorne
absenken
5
Abbildung D
hinten absenken
3
hinten anheben
TYPICAL GC6730 Serie
(M): 1 mm
(H): 1.2 mm
2
vorne anheben
2
1
vorne absenken
