Installations- und Bedienungsanleitung

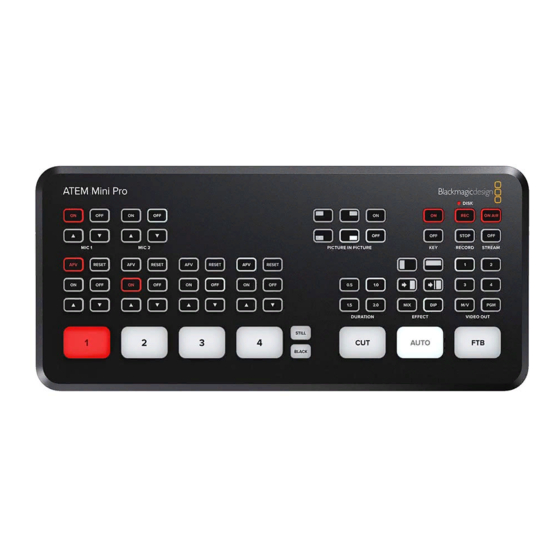

ATEM Mini
September 2020
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Blackmagic Design ATEM Mini

Inhaltszusammenfassung für Blackmagic Design ATEM Mini

  • Seite 1 Installations- und Bedienungsanleitung ATEM Mini September 2020 Deutsch...

  • Seite 2: Willkommen

    Fadern, erweiterten EQs und der Dynamiksteuerung des vollfunktionalen Audiomixers mixen und veredeln. Mit dem ATEM Mini können Sie klein anfangen und Ihren ATEM Workflow für komplexere Projekte später erweitern. Ihre kreativen Möglichkeiten sind damit grenzenlos. Wir wünschen Ihnen einen langfristigen Nutzen an Ihrem ATEM Mini und viel Freude an Ihren Liveproduktionen! Diese Bedienungsanleitung enthält alle Informationen, die Sie für die Installation und Inbetriebnahme...

  • Seite 3: Inhaltsverzeichnis

    Das Makrofenster in ATEM mit den Videoausgabetasten Software Control Direktstreaming und Ändern der Mischereinstellungen Mischersteuerung per Ethernet Einstellen des Ein- und Anwenden des ATEM Mini Pro Ausgabeverhaltens für Audio Multiviewers Multiview-Einstellungen ATEM Software Control Einstellungen für Kennungen Mischermodi HyperDeck Einstellungen Arbeiten mit ATEM Software Control Einrichten der Quelle für die...
  • Seite 4 ATEM Mini Remote-Verwaltung Aktualisieren Ihres ATEM Mini Verbindung per Internet Konfigurationsseite Verbindungsstatus Einrichten von Open Broadcaster Verbinden mit einem ATEM Mini Pro Arbeiten mit Adobe Photoshop Der Remote ATEM Mini Pro und ATEM Mischern Broadcast-Videoreferenzsignale Arbeiten mit mehreren Zurücksetzen auf die Bedienpulten bzw. -panels...

  • Seite 5: Erste Schritte

    Erste Schritte Die vielen Anschlüsse und Tasten lassen den ATEM Mini auf den ersten Blick komplizierter aussehen als er ist. Seine Einrichtung und Bedienung gehen nämlich ganz leicht. Jede Feature erfüllt eine bestimmte Funktion. Bald werden Sie mit Ihrem ATEM Mini vertraut sein und genau wissen, was jede Feature bewirkt.

  • Seite 6: Anschließen Von Videoquellen

    Ende des HDMI-Kabels mit Ihrer Kamera und das andere mit einem beliebigen HDMI-Eingang am ATEM Mini. Das zuerst an einen Eingang angeschlossene Gerät gibt das Videoformat vor. Wenn Sie bspw. als Erstes eine Videoquelle mit 1080p/50 anschließen, wandelt der Mischer die Signale an allen anderen Eingängen automatisch in 1080p/50.

  • Seite 7: Anschließen Eines Mikrofons

    Der ATEM Mini Pro hat eine leistungsstarke Multiview-Funktion. Damit können Sie alle Ihre Signaleingaben sowie Programm- und Vorschauausgaben gleichzeitig auf einem Bildschirm sichten. Der Multiviewer ist die Standardquelle für den HDMI-Ausgang. Ist Ihr ATEM Mini Pro also an ein HDMI-Fernsehgerät angeschlossen, können Sie alle Ihre Eingaben sehen und sich auf einen Blick vergewissern, dass alle richtig funktionieren.

  • Seite 8: Anschließen Eines Computers

    In den meisten Fällen wird Ihre Streamingsoftware den ATEM Mini automatisch als Webcam erkennen. Beim Öffnen Ihrer Streamingsoftware wird Ihnen das Bild von Ihrem ATEM Mini dann sofort angezeigt. Wählt Ihre Software den ATEM Mini nicht automatisch, geben Sie der Software einfach manuell vor, den ATEM Mini als Webcam und Mikrofon zu benutzen.

  • Seite 9: Verwenden Von Open Broadcaster

    Erste Schritte Um Ihre ATEM Streaming Bridge in Betrieb zu nehmen, schließen Sie sie als Erstes an einen ATEM Mini Pro und an einen Monitor an. Stecken Sie ein Ende des Ethernet-Kabels in den ATEM Mini Pro und das andere in die ATEM Streaming Bridge.

  • Seite 10: Mischen Ihrer Produktion

    Nun haben Sie Ihre Kameras und Ihr Mikrofon angeschlossen und Ihre Streamingsoftware erkennt den ATEM als Webcam. Damit ist Ihr ATEM Mini startklar zum Mischen Ihrer Sendung. Als Mischen einer Sendung bezeichnet man den Vorgang des Wechselns von einer Videoquelle zu einer anderen. Hierbei kann ein beliebiges, an einem der HDMI-Eingänge anliegendes HDMI-Videosignal als Quelle dienen.

  • Seite 11: Übergangsarten Und Dve

    So führen Sie einen automatischen Mix-Übergang aus: Drücken Sie die MIX-Taste, um einen Mix-Übergang zu wählen. Drücken Sie jetzt die entsprechende Taste für die gewünschte Dauer. Instruieren Sie den ATEM Mini durch Drücken der AUTO-Taste, einen automatischen Übergang auszuführen. Drücken Sie Eingabetaste 2, um den Mix-Übergang auszuführen.

  • Seite 12: Aussteuern Des Tons

    Aussteuern des Tons Beim Einrichten Ihres Produktionssetups oder während der Ausstrahlung werden Sie wahrscheinlich die Audiopegel von zu leisem oder zu lautem Ton aussteuern wollen. Ist ein Audiopegel zu laut, wird er übersteuert. Man spricht von Übersteuerung, wenn der Ton einen zulässigen Höchstpegel überschreitet, was zu Verzerrungen führen kann und unangenehm klingt.

  • Seite 13: Verwenden Der Bild-Im-Bild-Funktion

    Sie auf eine der Positionstasten. Anwenden des Upstream-Keyers Der Upstream-Keyer des ATEM Mini dient zum Einblenden von Grafiken und zum Überlagern einer Videoebene über eine andere unter Anwendung von Transparenz. Sie können den ATEM Mini demnach instruieren, mithilfe des Chroma-Keyers die Hintergrundfarbe einer Eingabequelle unsichtbar zu machen.

  • Seite 14: Abblende

    Mit der STILL-Taste können Sie auch auf im Media Pool der ATEM Software Control geladene Grafiken umschalten. ATEM Software Control ist eine extrem leistungsfähige virtuelle Bedienoberfläche, die Ihnen auf einem Computer eine Menge zusätzlicher Möglichkeiten für Ihren ATEM Mini eröffnet. Mischen Ihrer Produktion...

  • Seite 15: Zusätzliche Features Des Atem Mini Pro

    Streaming und die Aufzeichnung starten und stoppen. Mit einem ATEM Mini Pro haben Sie zudem die Wahl des Streamens über den Webcam-Ausgang oder direkt per Ethernet. Sie können Ihr Programm jederzeit über die USB-C-Buchse auf ein externes Laufwerk aufzeichnen.

  • Seite 16: Aufzeichnen Mit Den Aufnahmetasten

    B. einen USB-Stick aufzeichnen. Schließen Sie hierfür bspw. eine Blackmagic MultiDock 10G an und zeichnen Sie direkt auf eine SSD auf. Sobald das DISK-Statuslämpchen über den Aufnahmetasten am ATEM Mini Pro grün leuchtet, drücken Sie die REC-Taste. Ihre Sendung wird nun auf die SSD aufgenommen. Drücken Sie zum Beenden der Aufzeichnung die STOP-Taste.

  • Seite 17: Einrichten Der Hdmi-Ausgabe Mit Den Videoausgabetasten

    Um die HDMI-Ausgabequelle zu wechseln, drücken Sie eine beliebige „VIDEO OUT“-Taste. Bspw. können Sie anhand dieser Tasten die HDMI-Eingänge für isolierte Kameraaufzeichnungen, die Programmausgabe oder den Multiviewer wählen. Anders als beim ATEM Mini Modell können Sie die HDMI-Ausgabe beim ATEM Mini Pro anhand von eingebauten Tasten direkt vom Mischer aus umschalten.

  • Seite 18: Direktstreaming Über Ihre Computer-Internetverbindung

    Direktstreaming über Ihre Computer-Internetverbindung Nachdem Sie ATEM Software Control mit Ihrem ATEM Mini Pro verbunden haben, richten Sie direktes Streaming über die Internetverbindung Ihres Computers ein. Wählen Sie in ATEM Software Control die zu verwendende Plattform aus und geben Sie alle relevanten Einstellungen für Ihren Stream vor.
  • Seite 19 Nun da alle Streamingangaben fertig eingerichtet sind, empfiehlt es sich, mit einem schnellen Test zu prüfen, ob alles funktioniert. Drücken Sie die „ON AIR“-Taste an Ihrem ATEM Mini Pro oder klicken Sie im „Live Stream“-Menü auf ON AIR. Zusätzliche Features des ATEM Mini Pro...
  • Seite 20 Ihrem Internetbrowser in ein neues Fenster oder einen neuen Tab ein. So bekommen Sie Ihren Livestream angezeigt, wie ihn auch Ihr Publikum sehen würde. Ist Ihre Sendung zu Ende, brechen Sie die Übertragung ab, indem Sie am ATEM Mini Pro die Stream-Taste OFF drücken.
  • Seite 21 Sie „Kanal“. Nun ist Ihre Sendung auf Ihrem Kanal zu sehen und über dem Fenster erscheint die Live-Anzeige. HINWEIS Wenn Sie zusätzlich ATEM Hardware-Bedienpulte mit Ihrem ATEM Mini benutzen, benötigen Sie ggf. eine dedizierte IP-Adresse. Näheres zum Einrichten von Direktstreaming finden Sie im Abschnitt „Einbinden in ein Netzwerk“.

  • Seite 22: Anwenden Des Atem Mini Pro Multiviewers

    Anwenden des ATEM Mini Pro Multiviewers Mit der wirkmächtigen Multiview-Funktion können Sie auf einem einzelnen Bildschirm vier HDMI-Eingaben mitsamt den Programm- und Vorschauausgaben in einer Mehrfachansicht kontrollieren. Der Multiviewer zeigt auch den Media Player, Streamingstatus, Aufzeichnungsstatus des Datenträgers, Audiopegel und Indikatoren zu den Fairlight EQ- und Dynamiktools an.

  • Seite 23: Eingabe-Ansichten

    „ON AIR“-Indikator Vor Aufzeichnungsbeginn steht der „ON AIR“-Statusindikator auf AUS. Dies signalisiert, dass sich der ATEM Mini Pro im Standby-Modus befindet und sendebereit ist. Ab Beginn des Streamens leuchtet der „ON AIR“-Statusindikator so lange rot, bis der Stream gestoppt wird. Wird der laufende Stream unterbrochen, beginnt der „ON AIR“-Indikator zu blinken. Das könnte bspw.

  • Seite 24: Aufzeichnungs-Ansicht

    Cache-Status Der Cache-Status zeigt die Kapazität des in den ATEM Mini Pro verbauten Puffers an. Der Cache ist ein kleiner interner Speicher, der unaufhörlich aufzeichnet und die Programmausgabe abspielt. Wenn die Übertragungsdatenrate unter ein für Video benötigtes Level sinkt, fungiert der Cache als Sicherheitspuffer.

  • Seite 25: Atem Software Control

    Über 0 dB ausschlagende Audiopegel werden abgeschnitten. Clipping heißt, dass der Ton verzerrt ist und der Pegel gesenkt werden muss. Tun Sie das mit den Tonaussteuerungstasten am ATEM Mini Pro oder mit dem Audiomixer in ATEM Software Control. Näheres zu ATEM Software Control gibt es im nächsten Abschnitt zu lesen.

  • Seite 26: Mischermodi

    ATEM Software Control ist in der ATEM Installationssoftware enthalten und steht zum Herunterladen auf der Blackmagic Design Website bereit. Der Download ist kostenlos. Die Software lässt Sie Ihren Mischer auf ähnliche Weise wie mit einem vollumfänglichen physischen Bedienpult steuern. Die Menüpaletten rechts auf dem Software-Bedienpanel zeigen alle Bearbeitungsfunktionen Ihres ATEM Mini.

  • Seite 27: Arbeiten Mit Atem Software Control

    Mischer-Arbeitsraum Beim Neustart der Software ist die primäre Steueroberfläche des Mischers, der Arbeitsraum „Mischer“, ausgewählt. Um ATEM Software Control zu betreiben, verbinden Sie Ihren ATEM Mini über den USB- Anschluss mit einem mit der Bediensoftware bespielten Computer. Betrieb mit einer Maus oder einem Trackpad Die Betätigung von Schaltflächen, Schiebereglern und Blendenhebel auf dem Software-Bedienpanel...

  • Seite 28: Media Manager

    Media Manager Über den Media Manager laden Sie Grafiken in den Media Pool des ATEM Mini. Ihr ATEM Mini verfügt über einen Grafikspeicher, den sogenannten Media Pool. Dieser fasst bis zu 20 Standbilder mit Alphakanal, die dem Media Player zur Verwendung in Ihrer Produktion zugewiesen werden können.

  • Seite 29: Kamerasteuerung

    Einzelheiten, wie Sie diese wirkmächtige Feature nutzen, finden Sie unter „Arbeiten mit Kamerasteuerung“ in einem späteren Abschnitt. Mit der Kamerasteuerung können Sie die Blackmagic Pocket Cinema Camera 4K und 6K über einen ATEM Mini bedienen Arbeiten mit dem Software-Bedienpanel Der Mischer-Arbeitsraum ist die primäre Oberfläche für den Betrieb des Mischers. Bei Liveproduktionen können über den Mischer-Arbeitsraum Quellen ausgewählt und auf Sendung gebracht werden.

  • Seite 30: Quellauswahl-Schaltflächen Für Den Programmbus

    ATEM Misch-Effekte Quellauswahl-Schaltflächen für den Programmbus Die Schaltflächen der Quellauswahl für den Programmbus dienen zum Heißschalten von Hintergrundquellen auf den Programmausgang. Die jeweils auf Sendung befindliche Quelle erkennt man an ihrer rot leuchtenden Schaltfläche. Quellauswahl-Schaltflächen für den Vorschaubus Im Programm/Vorschau-Modus wählt man anhand der Quellauswahl-Schaltflächen für den Vorschaubus eine Hintergrundquelle für den Vorschauausgang.

  • Seite 31: Übergangsart

    Anhand der Schaltflächen BKGD für den Hintergrund und KEY 1 wählt man Elemente aus, die mit dem nächsten Übergang in den On-air- oder Off-air-Betrieb übergehen sollen. Bei Betrieb des ATEM Mini ist ein Teil der Upstream-Keyer ausgegraut, da diese nur bei den 4K-Modellen der ATEM Mischerreihe verfügbar sind.

  • Seite 32: Menüpaletten

    Produktion oder für Schnitte auf Werbepausen eingesetzt. Diese Funktion gewährleistet das gleichzeitige Ausblenden aller Ebenen des ATEM Mini. Für eine Schwarzblende gibt es keine Vorschau. Sie können auch den Audiomixer so einstellen, dass der Ton zusammen mit der FTB ausgeblendet wird. Dies erfolgt über die „Abblende“-Palette durch Auswählen des AFV-Kontrollkästchens oder durch Aktivieren der AFV-...
  • Seite 33 Einstellungen für diesen Übergang angepasst. Wählen Sie auch die Art des auszuführenden Übergangs in der Software mit den Schaltflächen unter „Übergangsart“ oder auf dem Bedienfeld des ATEM Mini anhand der Tasten aus. Das Software-Bedienpanel und das Bedienfeld des ATEM Mini arbeiten parallel und spiegeln alle am jeweils anderen vorgenommene Einstellungen wider.

  • Seite 34: Registerkarte „Media Player

    ATEM Produktionsmischer mit Aufzeichnungsfunktionalität über den USB-Ausgang. Livestream Auf einem ATEM Mini Pro richten Sie mit dieser Ausgabeoption Ihren Livestream ein, indem Sie die Daten Ihrer Streamingplattform eingeben. Nach Vorgabe aller Einstellungen starten Sie Ihre Übertragung durch Anklicken des „ON AIR“-Buttons. Durch Klicken auf OFF stoppen Sie die Übertragung.

  • Seite 35: Qualitätseinstellungen Für Streaming Und Hyperdecks

    Qualitätseinstellungen für Streaming und HyperDecks Die mit der Qualitätseinstellung verwendete Datendurchsatzrate richtet sich nach der Videonorm, in der der ATEM Mini Pro betrieben wird. Beispiel: Wenn Sie fürs Streamen die hohe Qualitätsstufe wählen und mit 1080p/24 arbeiten, wird die Datenrate 6 Mbit/s verwendet.

  • Seite 36: Stream Aufzeichnen

    Stream aufzeichnen Wenn Sie Ihren Stream über den USB-C-Port eines ATEM Mini Pro aufzeichnen, verwalten Sie in diesem Menü Ihre Datenträger und bestimmen den Start und Stopp der Aufzeichnung. Für verbundene Blackmagic Pocket Cinema Camera 4K- und 6K-Modelle kann man hier auch Dateinamen eingeben und die Aufzeichnungsauslösung auf allen Kameras einrichten.

  • Seite 37: Aufzeichnen Von Iso-Dateien Mit Dem Atem Mini Pro Iso

    Qualitätseinstellung aufzuzeichnen. Aufzeichnen von ISO-Dateien mit dem ATEM Mini Pro ISO Das ATEM Mini Pro ISO Modell kann einzelne Videodateien für jeden seiner Eingänge aufzeichnen. Diese Dateien mit den isolierten Signaleingaben heißen „ISO“-Dateien. Standardmäßig zeichnet der ATEM Mini Pro ISO eine Programmdatei genauso auf wie das ATEM Mini Pro Modell.

  • Seite 38: Aufnahme Anfügen

    Die Audiodateien werden in einem Unterordner namens „Audio Source Files“ abgelegt. Diese sendetauglichen Dateien im WAV-Format sind professionelle Stereodateien. Sie sind frei von ggf. im internen ATEM Mini Audiomixer vorgenommener Verarbeitung und EQ. Demnach sind diese Dateien „sauber“ und können zur Gestaltung eines komplett neuen Soundmix‘...

  • Seite 39: Die Vorteile Beim Schnitt Eines Liveprojekts

    Hochladen ändern können. Anhand von ISO-Aufzeichnungsfunktion und Editing geht Ihnen die Gestaltung von Programmen schneller von der Hand. Sie brauchen dazu nur einen ATEM Mini Pro ISO als Multitrack-Rekorder einzusetzen und können dann verschiedene Kameraperspektiven an die Schnitt-Workstations schicken. Beim Importieren des DaVinci Resolve Projekts sehen Sie, wie Ihre Liveproduktion nahezu unmittelbar als neuer Schnitt nachgebildet wird.
  • Seite 40 Ebene 1 Ebene 1 enthält die Hauptschnitte zwischen Quellen. Dort sieht man die aneinandergereihten Clips und ggf. Schnittmarken und Überblendungen. Diese Ebene wurde anhand der Mischvorgänge Ihrer Haupteingaben erstellt. Sämtliche Schnitte der Videoeingaben und die Standbildquelle werden auf Ebene 1 gelegt. Ebene 2 Ebene 2 ist für den Downstream-Keyer. Auf einem ATEM Mischer folgt der Downstream-Keyer im Anschluss an den Übergangssteuerblock.

  • Seite 41: Überblendungen Hinzufügen

    Mehrfachansicht aufbereitet, damit Sie sie für den Schnitt nutzen können. Der ATEM Mini Pro ISO erkennt, an welche Eingänge Quellen angeschlossen sind, zeichnet deren Signale als Videodateien auf und speichert auch die Kameranummern in den Metadaten der Dateien. Kamera 1 in der Sync Bin entspricht also tatsächlich der Videoquelle, die Sie an den Eingang 1 des Mischers...

  • Seite 42: Videoschnitt In Davinci Resolve

    „Aufzeichnung“. Kopieren Sie die Kameradateien nach Ende der Aufzeichnung in den Ordner „Video ISO files“ auf dem ATEM Mini Pro ISO. Das ist deswegen so wichtig, weil DaVinci Resolve diese Dateien beim ersten Lesen und Öffnen der DaVinci Resolve Projektdatei benötigt.

  • Seite 43: Vorbereiten Von Datenträgern Für Die Aufzeichnung

    Für einen schöneren Schnitt möchten Sie die Dateien möglicherweise einer Farbkorrektur unterziehen. Blackmagic-RAW-Dateien werden als Clean-Feeds ohne farbliche Korrekturen aufgezeichnet. Um eine perfekte farbkorrigierte Masterversion zu erstellen, können Sie die leistungsstarken Werkzeuge für die Farbkorrektur in DaVinci Resolve nutzen. Wenn Sie in Ultra HD ausliefern möchten, gehen Sie einfach ins Auflösungsmenü neben dem Kamerasymbol.

  • Seite 44: Video Aufzeichnen

    Formatieren von Datenträgern auf Windows Auf einem Windows-PC erfolgt die Formatierung eines Datenträgers in exFAT über das „Formatieren“- Fenster. Fertigen Sie unbedingt Sicherungskopien von allen wichtigen Daten auf Ihrem Datenträger an, da beim Formatieren alle Inhalte gelöscht werden. Verbinden Sie Ihren Datenträger über eine externe Dockingstation oder einen Kabeladapter mit Ihrem Computer.

  • Seite 45: Timecode-Generator

    Ein an Ihren Computer angeschlossener ATEM Mini Pro synchronisiert seinen Timecode mit der Uhrzeit des Computers. Der Mischer hat eine interne Uhr, die auch nach Trennen Ihres ATEM Mini Pro vom Computer ungefähr sechs Tage lang oder bis zur vollständigen Entleerung des Akkus weiterläuft und Uhrzeit- Timecode zählt.
  • Seite 46 Der Audiomixer zeigt rote Tally-Lichter für alle aktuell on air befindlichen Audioquellen an und bei aktiviertem AFV zusätzlich Audiopegel, Lautstärke sowie Schaltflächen zur Auswahl des zu benutzenden Tons Unter jeder Audioquelle befinden sich ein Audiopegelmeter, ein Kanalfader zum Einstellen des maximalen Audiopegels sowie ein Drehregler zum Einstellen der Links/Rechts-Balance des Audiokanals.
  • Seite 47 Audiobalance Der Audiomixer unterstützt Stereoton von allen Audioquellen. Die Links/Rechts-Audiokanalbalance einer Kamera oder anderen Audioquelle bringt man durch Justieren des Drehreglers in die gewünschte Balancestellung. Das Audiopegelmeter für CAM1 ist ausgegraut und zeigt so an, dass ihr Ton nicht verwendet wird, da weder die dazugehörige Schaltfläche eingeschaltet noch AFV aktiviert ist.

  • Seite 48: Gestalten Ihres Audiomixes Mit Erweiterten Fairlight Bedienelementen

    Verzögerungssteuerung Bei Verwendung von Analogaudio über die Mikrofoneingänge Ihres ATEM Mini kommt es manchmal zu einem leichten Versatz bei der Synchronisierung des Analogaudios mit dem Video. Bspw. hört man den Analogton womöglich, ehe man das Videobild sieht. Das liegt daran, dass das Analogaudio unabhängig von den Videoeingängen direkt aus einer externen Quelle kommt.

  • Seite 49: Arbeiten Mit Dem Parametrischen 6-Band-Equalizer

    So passen Sie die Verzögerung am ausgewählten Eingang an: Klicken Sie auf den Verzögerungsindikator auf dem Kanalzug unter dem Aussteuerungsregler für den Audioeingang. Klicken Sie auf den Verzögerungsindikator unter dem Eingabepegel- Regler, um die Verzögerungssteuerung zu öffnen Es erscheint ein kleines Pop-up-Fenster mit dem Regler für Verzögerungsanpassungen. Klicken Sie auf den Verzögerungsregler und ziehen Sie ihn nach links, um die Verzögerung zu verringern, bzw.
  • Seite 50 Jeder Audioeingang hat seinen eigenen parametrischen Equalizer mit 6 Bändern TIPP Das Thema Bandfilter wird später in diesem Abschnitt ausführlicher behandelt. Um eine Einstellung zu modifizieren, müssen Sie das jeweilige Band zunächst aktivieren. Klicken Sie auf ein Band, um es zu aktivieren. Die Schaltfläche des aktivierten Bands leuchtet blau. Nun können Sie die Einstellungen für dieses Band ändern.

  • Seite 51: Frequenzbereich-Presets

    Frequenzbereich-Presets Der Frequenzbereich für jedes Band wird anhand der Frequenzbereich-Presets vorgegeben. So ist bspw. unter „L“ für niedrige Frequenzen der Bereich von 30–395 Hz abgedeckt. Hier ist ein schnelles Testbeispiel, wie die Frequenzbereich-Presets die Frequenzspanne definieren. Wählen Sie aus der Bandfilter-Liste die Option Notch-Filter aus. Klicken Sie dann auf das Preset für die einzelnen Frequenzbereiche.

  • Seite 52: Dynamik-Steuerelemente

    Es folgen Beschreibungen für die einzelnen Filtertypen. Bell High-Shelf Low-Shelf Dieser Filter mit Dieser Filter verstärkt oder Dieser Filter verstärkt oder Glockencharakteristik verstärkt dämpft den wahrgenommenen dämpft den wahrgenommenen oder dämpft eine Reihe von Lautstärkepegel für höhere Lautstärkepegel für niedrigere Frequenzen rund um den zu Frequenzen entlang des Frequenzen entlang des...

  • Seite 53: Gebräuchliche Dynamik-Einstellungen

    Gebräuchliche Dynamik-Einstellungen Für Expander/Gate, Kompressor und Limiter gibt es gängige Einstellungen, anhand derer Sie vorgeben, wie sich die einzelnen Funktionen auf den Ton auswirken. Bspw. den Pegelwert, ab dem die Funktion greift, wie lange sie wirkt, wie stark sie greift usw. Die verfügbaren Einstellungen richten sich nach den von Ihnen verwendeten Dynamik-Steuerelementen.

  • Seite 54: Charakteristiken Der Dynamik-Steuerelemente

    Make Up Der auch als Ausgangspegel bezeichnete Parameter „Make Up“ gestattet es, das gesamte Signal zusammen mit den Kompressionseinstellungen anzuheben. Nachdem die lauten Tonbereiche durch die angewendete Kompression reduziert wurden, können Sie nun mit der Make-Up-Steuerung den Sound insgesamt hochziehen, ohne ihn zu übersteuern. Limiter Der Limiter verhindert das Ausschlagen von Signalspitzen über den vorgegebenen Höchstpegel.

  • Seite 55: Workflow-Anleitung Zu Den Fairlight Steuerelementen

    Workflow-Anleitung zu den Fairlight Steuerelementen In diesem Abschnitt wird ein elementarer Workflow vorgestellt, der Ihnen als Starthilfe beim Verfeinern und Aufbereiten Ihres Tonmixes mit Fairlight dienen soll. Als ersten Schritt zur Optimierung Ihres Mixes normalisiert man in der Regel sämtliche Eingaben, um diese mit maximaler Pegelstärke in den Mix einzubringen, ohne sie zu übersteuern.

  • Seite 56: Navigieren Im Browse-Fenster

    Lesen Sie weiter und erfahren Sie, wie Sie den Medien-Arbeitsraum in ATEM Software Control verwenden. Navigieren im Browse-Fenster Das Browse-Fenster ist ein vereinfachter Dateibrowser, mit dem Sie auf Ihrem Computer navigieren und nach Grafikdateien suchen können. Es werden alle an Ihren Computer gekoppelten Datenträger angezeigt und Sie können darin befindliche Ordner auswählen.

  • Seite 57: Atem Media Pool

    Nach Dateien suchen und sie laden So einfach ist das Laden von Standbildern: Ziehen Sie das Still einfach aus dem Browse-Fenster und legen Sie es an einem unbelegten Platz im Media Pool ab. Beim Ablegen eines Standbilds an einem solchen Slot zeigt ein Fortschrittsbalken den Status des Ladevorgangs an.

  • Seite 58: Bilddateitypen

    Bilddateitypen Der ATEM Medien-Arbeitsraum ist mit vielerlei Dateiformaten kompatibel, darunter TGA, PNG, BMP, GIF, JPEG und TIFF. Formate wie TGA enthalten neben den RGB-Farbkanälen einen separaten Alphakanal. So können Sie eine Maske, d. h. ein Keysignal mit der Funktion einer Maske, in den Alphakanal einbetten. Wird ein TGA-Bild in den Media Player gezogen, erkennt ATEM Software Control das in seinen Alphakanal verpackte Keysignal automatisch und lädt es als lineare Keyquelle.
  • Seite 59 Nun erscheint unter den RGB-Farbkanälen ein Alphakanal. Der Alphakanal enthält eine Graustufenmaske der kombinierten Farbkanäle in Ihrer Grafik. Klicken Sie unbedingt auf das Augen-Icon des Alphakanals, damit er ausgewählt und mit der TGA-Datei zusammen gespeichert wird. Anhand Ihrer Auswahl wurde eine Graustufenmaske im Alphakanal erstellt. Wenn Sie das Auswahlwerkzeug entfernen wollen, gehen Sie jetzt zur „Menüs“-Leiste und klicken Sie auf „Auswahl auswählen“...
  • Seite 60 Klicken Sie auf „Speichern“. Das nun erscheinende Targa-Optionsfeld fragt Sie, in welcher Auflösung gespeichert werden soll. Wählen Sie „32 Bits/Pixel“. Das sind genug Daten für vier 8-Bit-Kanäle, also die Rot-, Grün- und Blau-Farbkanäle und den Alphakanal. Klicken Sie auf „OK“. Ihre TGA-Datei ist gespeichert.

  • Seite 61: Arbeiten Mit Der Kamerasteuerung

    In der Bediensoftware ATEM Software Control öffnet ein Klick auf die „Kamera“-Registerkarte den Arbeitsraum für die Kamerasteuerung. Von dort können Sie 4K- und 6K-Modelle der Blackmagic Pocket Cinema Camera über Ihren ATEM Mini steuern. Kameraeinstellungen wie Blende, Gain, Fokus und Detailgrad sowie die Zoom-Steuerung lassen sich bei Einsatz kompatibler Objektive bequem justieren.

  • Seite 62: Kameraeinstellungen

    Kamera-Einstellungen Mit dem Kamera-Einstellungs-Button unten links vom Masterfarbrad justieren Sie die Detailschärfe für das Bildsignal einzelner Kameras. Die Kanalstatus-Box in jedem Kamerabedienfeld zeigt an, welche Kamera sich auf Sendung befindet. Justieren Sie anhand der Farbräder die Einstellungen von Lift, Gamma und Gain einzelner YRGB-Kanäle Schärfe Diese Einstellung schärft Ihr Bild live unmittelbar auf Ihren Kameras.

  • Seite 63: Zoom-Steuerung

    Steuerung von Blende/Schwarzabhebung Blende und Schwarzabhebung werden über den kreisförmigen Button im Fadenkreuz der einzelnen Kamerabedienfelder gesteuert. Dieser Button leuchtet rot auf, wenn die Kamera auf Sendung ist. Ziehen Sie den Button zum Öffnen oder Schließen der Blende nach oben oder unten. Bei gedrückt gehaltener Shift-Taste ist nur der Blendenwert anpassbar.

  • Seite 64: Manuelle Fokuseinstellung

    Autofokusmodus ein. Bei manchen Objektiven erfolgt dies durch Vor- oder Rückwärtsschieben des Fokussierrings. Klicken Sie zur Scharfstellung eines kompatiblen Objektivs auf das Autofokus- Icon oder ziehen Sie den Fokussier-Regler nach rechts oder links Manuelle Fokuseinstellung Mithilfe des unten in jedem Kamerabedienfenster befindlichen Fokusrings können Sie Ihre Kamera manuell scharfstellen.

  • Seite 65: Davinci Resolve Primary Color Corrector

    DaVinci Resolve Primary Color Corrector Wer mit Farbkorrektur vertraut ist, kann von der für Mischer gebräuchlichen CCU-artigen Benutzeroberfläche zu einer Benutzeroberfläche wechseln, die dem Tool für die primäre Farbkorrektur eines Postproduktions-Gradingsystems gleicht. Blackmagic Kameras sind mit dem integrierten DaVinci Resolve Primary Color Corrector, einem Tool für die primäre Farbkorrektur ausgestattet.
  • Seite 66 Farbräder Führen Sie irgendwo im Farbrad einen Klick und eine Ziehbewegung aus Die Farbbalance-Anzeige selbst brauchen Sie jedoch nicht zu bewegen. Die Farbbalance-Anzeige und die darunter gelegenen RGB-Parameter verschieben sich analog zur Farbbalance-Justierung. Das zeigt an einzelnen Kanälen vorgenommene Anpassungen an. Führen Sie mittels Shift-Klick eine Ziehbewegung im Farbrad aus: Versetzt die Farbbalance-Anzeige auf die absolute Position des Mauszeigers und gestattet die Vornahme schnellerer, extremerer Anpassungen.

  • Seite 67: Kontrasteinstellung

    Kontrasteinstellung Die Einstellung „Kontrast“ lässt Sie die Spanne zwischen den dunkelsten und hellsten Tonwerten in einem Bild steuern. Die erzielte Wirkung ähnelt dem Einsatz der Lift- und Gain-Masterräder zur Vornahme entgegengesetzter Anpassungen. Die Standardeinstellung beträgt 50 %. Sättigungseinstellung Mit „Sättigung“ lässt sich der im Bild vorhandene Farbanteil erhöhen oder senken. Die Standardeinstellung beträgt 50 %.

  • Seite 68: Verwendung Von Makros

    Kamerasteuerung und mehr. Zeichnen Sie alle Ihre Vorgänge mit der „Makro“-Schaltfläche auf. Anschließend können Sie alle programmierten Aktionen per Mausklick sofort ausführen. Makros werden in ATEM Software Control im „Makros“-Fenster aufgezeichnet und auf Ihrem ATEM Mini gespeichert. Sie können alle Ihre aufgezeichneten Makros über das Software-Bedienpanel ausführen.

  • Seite 69: Aufzeichnen Von Makros

    Aufzeichnen von Makros Makros müssen übergreifend und von Anfang bis Ende in klar definierten Abfolgen aufgezeichnet werden. Dies sollte fehlerfrei erfolgen, da beim Programmieren von Makros jede Einstellung, jeder Tastendruck und Mischervorgang aufgezeichnet wird. Beim Ausführen eines Makros werden alle von Ihnen aufgezeichneten Mischeraktionen exakt wiederholt.
  • Seite 70 Mit der aktivierten Makrospeicherung können Sie jetzt beginnen, Ihre Mischervorgänge auszuführen. Während der Aufzeichnung fungiert die „Makro erstellen“-Schaltfläche als „Aufzeichnen“-Schaltfläche. Klicken Sie nach Beendigung all Ihrer Mischeraktionen auf das Aufzeichnungssymbol, um den Aufzeichnungsvorgang zu stoppen Klicken Sie unten im Programmfenster auf die „Mischer“-Registerkarte und öffnen Sie den Mischer-Arbeitsraum.
  • Seite 71 Soll die Wiedergabe Ihres Makros sofort nach dem Auswählen erfolgen, klicken Sie auf die „Abrufen u. ausführen“-Schaltfläche. Die Aktivierung dieser Feature gestattet Ihnen, Makros mit einem einzigen Mausklick zu laden und abzuspielen. Wenn Ihr Makro gelungen ist, sollte Ihr ATEM Mischer jetzt innerhalb von 3 Sekunden einen Mix von Farbbalken nach Farbe 1 absolvieren, 2 Sekunden lang pausieren und dann einen weiteren Mix-Übergang von 3 Sekunden Dauer nach Schwarz ausführen.

  • Seite 72: Programmieren Großer Makros

    Die Abbildung zeigt eine Makroschaltfläche nach dem Speichern eines Makros im Makrofenster. Klicken Sie zur Wiedergabe eines Makros auf die „Ausführen“-Schaltfläche, um die „Ausführen“-Ansicht aufzurufen. Jetzt können Sie den Makro per Klick auf die Makroschaltfläche laden und/oder abspielen. Programmieren großer Makros Beim Programmieren von Makros können sogar Auslösebefehle für andere Makros mitgespeichert werden.

  • Seite 73: Fenster Zum Erstellen Von Makros

    Fenster zum Erstellen von Makros Makro bearbeiten Wählen Sie den zu bearbeitenden Makro aus und klicken Sie dann auf die Schaltfläche Makro erstellen zum Bearbeiten des Makros, um den Namen Ein Klick auf diese des Makros und die Notizen zu ändern. Schaltfläche öffnet das Popup-Fenster für die Makro löschen Wählen...

  • Seite 74: Ändern Der Mischereinstellungen

    Allgemeine Einstellungen Einstellen der Videonorm des Mischers Über die Einstellung „Video“ bestimmen Sie die Videonorm für den Betrieb Ihres ATEM Mini. Mit dem Anschließen Ihrer ersten Videoquelle stellt sich die Videonorm automatisch ein. Wenn Sie die Videonorm jedoch manuell ändern müssen, können Sie das über diese Einstellung tun. Alle Videoquellen werden dann umgewandelt, damit sie der vorgegebenen Videonorm entsprechen.

  • Seite 75: Unterstützte Videoeingabeformate

    Unterstützte Videoeingabeformate 1080p/59,94 1080p/50 1080p/29,97 1080p/25 1080p/24 1080p/23,98 720p/59,94 720p/50 Einstellen des Ein- und Ausgabeverhaltens für Audio Über die „Audio“-Registerkarte wählen Sie die Optionen der Audio-folgt-Video-Funktion und stellen die Mikrofoneingänge auf „Mic“- oder „Line Level“-Audio ein. Im Vergleich zu den Line-Ausgaben anderer Audiogeräte geben Mikrofone in der Regel schwächere Signale aus.

  • Seite 76: Multiview-Einstellungen

    Multiview-Einstellungen Beim Einsatz eines ATEM Mini Pro geben Sie über die Multiview-Einstellungen das Layout der Mehrfachansicht vor. Die Position der Programm- und Vorschaufenster im Multiview-Modus kann vertauscht werden. Dies erfolgt per Klick auf den Umschalt-Button zwischen den beiden Fenstern. In den Multiview-Einstellungen gibt es ferner die Option, in den einzelnen Ansichten Safe-Area- Markierungen ein- oder auszuschalten.

  • Seite 77: Einstellungen Für Kennungen

    Einstellungen für Kennungen Einstellungen für Kennungen Über den Menüpunkt „Labels“ können Sie jeden Eingang individuell mit einem kurzen und einem langen Namen versehen. Auf dem Software-Bedienpanel erscheinen die kürzeren Namen auf den Eingabeschaltflächen des Mischers. Die aus vier Zeichen bestehenden Namenskürzel kennzeichnen die Videoeingänge im Quellnamen-Display.

  • Seite 78: Einrichten Der Quelle Für Die Hdmi-Ausgabe

    Videoeingänge, Ausgaben für Programm- und Vorschausignale sowie „Camera 1 Direct“ für niedrige Latenz beim Gaming. Der ATEM Mini Pro stellt zusätzlich eine wirkmächtige Multiview-Funktion bereit, deren Standardquelle die HDMI-Ausgabe ist. Der Multiviewer ermöglicht das Monitoring aller Ihrer Eingabequellen und Ausgaben auf einem einzelnen Bildschirm. Näheres zum Multiviewer finden Sie im Abschnitt „Zusätzliche Features des ATEM Mini Pro“.
  • Seite 79 Speichern Ihrer Einstellungen Gehen Sie auf die Menüleiste in ATEM Software Control und wählen Sie „Datei“ > „Speichern als“. Es öffnet sich ein Fenster, das Sie nach einem Dateinamen und Zielordner fragt. Treffen Sie Ihre Auswahl und klicken Sie dann auf „Speichern“. Jetzt wird Ihnen das „Speichern“-Feld mit Kontrollkästchen für alle auf dem jeweiligen Block Ihres ATEM Mischers verfügbaren Einstellungen angezeigt, über das Sie den Mischerstatus speichern können.

  • Seite 80: Einstellungen

    Auf einem Laptop gespeicherte Mischereinstellungen können Sie vor Ort jederzeit mühelos wieder aufrufen. Schließen Sie Ihren Laptop an einen beliebigen ATEM Mischer an und stellen Sie Ihre Mischereinstellungen im Nu wieder her. Bei hektischen Liveproduktionen kann es passieren, dass man vor lauter Konzentration auf den Augenblick nach beendeter Produktion vergisst, gespeicherte Dateien zu sichern.
  • Seite 81 Nun öffnet sich ein Warnfenster und fordert Sie auf, den Vorgang zu bestätigen. Klicken Sie auf „Ändern“. ATEM Software Control schließt sich und startet erneut in Ihrer vorgegebenen Sprache. Die Sprache der ATEM Bediensoftware lässt sich in ATEM Software Control unter „Einstellungen“ ändern Button-Mapping Unter Mapping-Einstellungen können Sie einzelnen Schaltflächen in den Vorschau- und Programmreihen bestimmte Eingaben zuordnen.

  • Seite 82: Einsatz Der Tastatur-Hotkeys

    Setup-Einstellungen für den ATEM Mini Zusammen mit ATEM Software Control wird auf Ihrem Computer auch das Setup-Dienstprogramm ATEM Setup installiert. Mit dem Setup-Dienstprogramm können Sie Ihren ATEM Mini aktualisieren, den Mischer benennen und seine Netzwerkeinstellungen ändern. ATEM Setup stellt auch Paneleinstellungen bereit, darunter die Mischmodi Programm/Vorschau und Cut-Bus sowie Keyer-bezogene Mischeinstellungen.

  • Seite 83: Aktualisieren Ihres Atem Mini

    Aktualisieren Ihres ATEM Mini Schließen Sie Ihren ATEM Mini für Aktualisierungen einfach per USB oder Ethernet an Ihren Computer an. Starten Sie ATEM Setup. Ist auf Ihrem Computer eine neuere Softwareversion als auf Ihrem ATEM Mini installiert, erscheint ein Dialogfeld mit der Aufforderung zur Aktualisierung. Klicken Sie einfach auf die Update-Schaltfläche und folgen Sie den Anweisungen zum Aktualisieren des Mischers.

  • Seite 84: Einrichten Von Open Broadcaster

    Das Fenster „Über ATEM Software Control“ zeigt die auf Ihrem Computer installierte Version der ATEM Software an. Den Namen Ihres ATEM Mini ändern Sie, indem Sie in das Eingabefeld klicken, einen neuen Namen eintippen und auf „Speichern“ klicken. Einrichten von Open Broadcaster Mit Ihrem ATEM Mini Pro können Sie zwar direkt über die Ethernetverbindung Ihres Mischers streamen,...
  • Seite 85 Streamschlüssel. Kopieren Sie den klicken Sie auf „OK“. Streamschlüssel, den Sie als nächstes in Open Broadcaster einfügen. Nun ist das Video von Ihrem ATEM Mini im Streaming-Vorschaufenster von Open Broadcaster zu sehen. Um die Übertragung in Open Broadcaster mit Zurück in YouTube Live ist die Webcam-...

  • Seite 86: Arbeiten Mit Adobe Photoshop Und Atem Mischern

    Jetzt strahlen Sie Ihre Sendung mit Open Broadcaster live auf YouTube aus. Wenn Sie am Ende Ihrer Internetübertragung auf Ihrem ATEM Mini die FTB-Taste gedrückt haben, beenden Sie den Stream, indem Sie auf „Stream beenden“ klicken. HINWEIS Häufige Verzögerungen liegen in der Natur von Internetübertragungen. Sehen Sie sich den Stream also unbedingt auf YouTube an, um sicherzugehen, dass Ihre Sendung zu Ende ist.

  • Seite 87: Arbeiten Mit Mehreren Bedienpulten Bzw. -Panels

    Drückt man auf einem angeschlossenen Bedienpanel bzw. -pult eine beliebige Taste, spiegelt sich dieser Vorgang sofort auf allen anderen wider. Da am Gehäuse des ATEM Mini wenig Platz ist, präsentiert sich sein Bedienfeld etwas anders. Es ist aufschlussreich zuzusehen, wie dieses Bedienfeld mit dem Software-Bedienpanel interagiert. Um das Zusammenspiel zu verstehen, steuern Sie den Mischer über das Software-Bedienpanel und beobachten...
  • Seite 88 ATEM Software Control kann per Ethernet gleichzeitig auf mehreren mit einem Netzwerk verbundenen Computern eingesetzt und Ihr ATEM Mini so von mehreren Operatoren bedient werden. Bspw. könnten sich mehrere Operatoren unterschiedlichen Aufgaben wie der Medienverwaltung, Kamerasteuerung oder dem Tonmischen widmen TIPP Einzelheiten zum Steuern Ihres ATEM Minis anhand eines ATEM 1 M/E Advanced Panels...

  • Seite 89: Verbinden An Ein Netzwerk

    Software-Bedienpanel auf Ihrem Computer, über das sich ein dritter Bediener um den Ton kümmern oder Medien verwalten kann. Dennoch sollte erwähnt werden, dass durch den Einsatz Ihres ATEM Mini in einem Netzwerk auch die Komplexität der Verbindungen vom Bedienpult zum Mischer wächst und damit das Risiko potenzieller Pannen steigt.

  • Seite 90: Manuelles Vorgeben Einer Festen Ip-Adresse

    Ihrem ATEM Mini und dem ATEM 1 M/E Advanced Panel übereinstimmen. Der letzte Zahlenblock der IP-Adressen Ihrer Geräte muss aus einer eigenen Identifikationsnummer bestehen, um Konflikte zwischen den Geräten auszuschließen. Das nachstehende Beispiel zeigt einen ATEM Mini und ein ATEM 1 M/E Advanced Panel, die mit einer festen IP-Adresse in ein Netzwerk eingebunden sind: Netzwerk-IP-Einstellungen IP-Adresse –...

  • Seite 91: Netzwerkeinstellungen Des Atem Mini

    „Configure“-Registerkarte in ATEM Setup So ändern Sie die Netzwerkeinstellungen per Blackmagic ATEM Setup: Schließen Sie den ATEM Mini via USB an den Computer an, auf dem das Setup- Dienstprogramm läuft. Starten Sie Blackmagic ATEM Setup und wählen Sie Ihren ATEM Mini.

  • Seite 92: Netzwerkeinstellungen Des Hardware-Bedienpults

    Adresse in Ihrem Netzwerk von den Bedienpulten auffindbar sein muss. Der ATEM Mini Pro ist standardmäßig auf die Verwendung von DHCP eingestellt. Wenn Sie also ein ATEM Hardware-Bedienpult und einen ATEM Mini Pro in ein Netzwerk mit DHCP-Unterstützung einbinden, können Sie auf Ihrem Pult „DHCP ein“ vorgeben. Dann vervollständigen sich Ihre Netzwerkeinstellungen von selbst, weil das Netzwerk dem Pult...

  • Seite 93: Einstellen Der Mischer-Ip-Adresse Auf Dem Bedienpult

    Sie sie mit der Multifunktionstaste ÄNDERUNGEN SPEICHERN Einstellen der Mischer-IP-Adresse auf dem Bedienpult Folgen Sie den nachstehenden Schritten zum Einrichten der IP-Adresse Ihres ATEM Mini auf dem ATEM 1 M/E Advanced Panel, damit das Bedienpult den ATEM Mini finden und mit dem Mischer kommunizieren kann.

  • Seite 94: Verwenden Von Atem Software Control Über Ein Netzwerk

    HINWEIS Durch Ändern der Mischer-IP-Adresse auf Ihrem Bedienpult ändert sich nichts an der eigentlichen IP-Adresse des ATEM Mini. Sie ändern damit nur den Ort, an dem das Bedienpult nach dem Mischer sucht. Verwenden von ATEM Software Control über ein Netzwerk Um die Bediensoftware ATEM Software Control parallel zu einem ATEM 1 M/E Advanced Panel zu...

  • Seite 95: Anbinden Des Atem Mini Pro An Einen Internetrouter

    Anbinden des ATEM Mini Pro an einen Internetrouter Wenn Sie Ihren ATEM Mini Pro per Ethernet mit einem Internetrouter verbinden, können Sie Ihre Sendung per Ethernet streamen und währenddessen über den USB-C-Port auf einen externen Datenträger aufzeichnen. Um Direktstreaming per Ethernet einzurichten, geben Sie in ATEM Software Control zunächst die Streaminformationen ein.

  • Seite 96: Einholen Eines Streamschlüssels

    Klicken Sie auf „Livestream starten“. Kopieren Sie den Streamschlüssel. Fügen Sie den Schlüssel dann in ATEM Software Control unter „Livestream“ in das Feld ein, das den Schlüssel auf Ihrem ATEM Mini Pro speichert. Twitch Melden Sie sich in Ihrem Twitch-Account an.

  • Seite 97: Keying Auf Dem Atem Mini

    Keying auf dem ATEM Mini Keyer sind leistungsstarke Produktionswerkzeuge, mit denen sich aus verschiedenen Quellen stammende visuelle Elemente auf dasselbe Videobild legen lassen. Dies erfolgt, indem mehrere Ebenen von Video oder Grafiken über ein Hintergrundvideo gelegt werden. Durch Verändern der Transparenz verschiedener Teile dieser Ebenen wird die Hintergrundebene sichtbar gemacht.

  • Seite 98: Linear-Key

    Media Pool geladen haben, wählen Sie für den Keyer das Attribut „Vormultiplizierter Key“, um einen vollendeten Key zu erzielen. Da Photoshop-Dateien generell vormultipliziert sind, verwenden Sie beim Keying mit diesen Dateien auf Ihrem ATEM Mischer immer die Einstellungen unter „Vormultiplizierter Key“. Keying auf dem ATEM Mini...

  • Seite 99: Ausführen Eines Upstream-Luma/Linear-Keys

    Leuchtdichte oder Helligkeit des Hintergrundvideos zu beeinträchtigen. Key invertieren Invertiert das Stanzsignal. Was vorher ausgeschnitten wurde, wird nun eingefügt und umgekehrt. Fliegender Key Ein fliegender Key aktiviert bzw. deaktiviert digitale Videoeffekte, sog. DVE. Keying auf dem ATEM Mini...
  • Seite 100 Spezifizieren Sie die Füll- und Stanzquellen mit den als „Füllquelle“ und „Key-Quelle“ gekennzeichneten Drop-down-Steuerelementen. Wählen Sie zum Ausführen eines Luma-Keys dieselbe Quelle für Füllung und Stanze. Justieren Sie die Key-Parameter zum Verfeinern des Keys. Einstellungen der Downstream-Keyer Keying auf dem ATEM Mini...

  • Seite 101: Chroma-Key

    Dafür lässt sich ein externer Computer mühelos an Ihren ATEM Mischer anschließen. Dies erfolgt über den HDMI-Ausgang des Computers oder mit einer Videokarte der Blackmagic Design Produktserien DeckLink oder Intensity. Sie können dann Videoclips auf Ihrem ATEM Mischer abspielen. Wenn Sie einen grünen Hintergrund auf Ihre Animationen rendern, können Sie mit diesem Grün stanzen, um schnelle, saubere...

  • Seite 102: Ausführen Eines Chroma-Keys

    Ausführen eines Chroma-Keys Der ATEM Mini bietet einen Advanced Chroma Keyer, d. h. einen erweiterten Keyer, mit präzisen Chroma- Sampling- und Anpassungsoptionen. Diese Steuerelemente helfen Ihnen, optimale Keys und einen besseren Mix aus Vorder- und Hintergrund zu erzielen, um glaubwürdigere visuelle Effekte zu gestalten.

  • Seite 103: Verfeinern Ihres Keys Mithilfe Von Key-Anpassungen

    Farbeinstreuung und Streulicht beeinträchtigte Vordergrundbereiche optimieren. Spill Justieren Sie den Spill-Schieberegler, um die Farbtönung an den Kanten der Vordergrundelemente zu entfernen. Zum Beispiel einen durch Reflektionen vom Greenscreen verursachten Grünstich. Streulichtunterdrückung Streulichtunterdrückung entfernt einen gleichmäßig über alle Vordergrundelemente verteilten Grünstich. Keying auf dem ATEM Mini...

  • Seite 104: Anpassen Von Vordergrund Und Hintergrund

    Für einen Muster-Key wird das Key-/Stanzsignal durch den internen Mustergenerator des Mischers erstellt. Zur Generierung des gewünschten Stanzsignals kann der interne Mustergenerator 18 Formen von bestimmbarer Größe und Position erstellen. Kombinieren eines Hintergrunds mit Füllsignal und Muster-Key Keying auf dem ATEM Mini...
  • Seite 105 Erweitern Sie die Menüpalette „Upstream-Key“ und wählen Sie in der Key-Art-Leiste „Muster“ aus. Wählen Sie die Füllquelle aus. Wählen Sie das Key-Muster aus. Justieren Sie die Key-Parameter zum Verfeinern des Keys. Die Parameter für Muster-Keys werden in der nachstehenden Tabelle beschrieben. Keying auf dem ATEM Mini...
  • Seite 106 Muster anhand des Joysticks. Um die Position zurückzusetzen, gehen Sie erneut in die Einstellungen mit den Musterarten und wählen Sie ein anderes. Kehren Sie dann zu Ihrem gewünschten Muster zurück, um seine Position auf die Standardeinstellung zurückzusetzen. Keying auf dem ATEM Mini...

  • Seite 107: Dve-Key

    DVE-Key Digitale Videoeffekte, sogenannte DVE, dienen zum Erstellen von umrandeten Kästen für Bild-im-Bild- Effekte bzw. Picture-in-Picture-Effects. Der ATEM Mini verfügt über einen Kanal mit 2D-DVE für Größenanpassungen und zum Einrichten von Rotationen und Rahmen, und bietet überdies eine Schattenwurf-Funktion. Kombination eines Hintergrundbilds mit DVE-Füllung und DVE-Key/Stanzsignal Hintergrund Der Hintergrund ist ein bildschirmfüllendes Bild.

  • Seite 108: Hinzufügen Von Dve-Umrandungen

    Einstellung wirkt sich sowohl auf den Rand als auch auf den Schattenwurf aus, sofern diese aktiviert sind. Höhe Passt die Entfernung zwischen Lichtquelle und DVE bzw. Bild-im-Bild an. Eine Änderung dieser Einstellung wirkt sich auf die Umrandung und, sofern vorhanden, auf den Schattenwurf aus. Keying auf dem ATEM Mini...

  • Seite 109: Key-Maskierung

    Key 1 Schalten Sie den am Programmausgang anliegenden Upstream-Keyer ein oder aus, indem Sie die „ON AIR“-Taste drücken. Dies wird zudem durch die KEY-Taste auf dem Bedienfeld des ATEM Mini angezeigt. Wird die Einstellung „On Air“ im LCD-Menü geändert, wechselt auch der Status der „ON AIR“- Schaltfläche für den nächsten Übergang auf dem ATEM Software-Bedienpanel...

  • Seite 110: Beispiele Für Einen Upstream-Key

    Hintergrundübergang auf- oder abblenden. Upstream-Keys werden mithilfe der Übergangssteuerung „Nächster Übergang“ auf den Programmausgang übergeleitet. Die Überleitung von Downstream-Keyern erfolgt mithilfe eigener Übergangsschaltflächen oder mithilfe der „DSK TIE“-Schaltflächen, die den Übergang an den Hauptübergang knüpfen. Keying auf dem ATEM Mini...
  • Seite 111 Erlaubt Ihnen das Ausmaskieren bestimmter Bereiche des Keys. Beispiel: Wenn Sie lediglich einen bestimmten Bereich einer Grafik auswählen wollen, können Sie diesen Bereich anhand der Maskenfunktion auswählen. Um die Maske auf ihre Standardeinstellung zurückzusetzen, wählen Sie „Maske zurücksetzen“ und klicken Sie auf die SET-Schaltfläche. Keying auf dem ATEM Mini...

  • Seite 112: Herstellen Von Videolinks Mit Der Atem Streaming Bridge

    Am einfachsten nehmen Sie Ihre ATEM Streaming Bridge in Betrieb, indem Sie sie mit einem regulären Ethernet-Kabel an einen ATEM Mini Pro anschließen. Dann erkennt der ATEM Mini Pro den Konverter und übermittelt Video automatisch dorthin, sobald Sie die „ON AIR“-Taste drücken.

  • Seite 113: Netzwerkverbindung

    Videoprojektor geschickt werden soll. Falls mehr als eine ATEM Streaming Bridge in Ihr Netzwerk eingebunden ist, müssen Sie Ihre ATEM Streaming Bridge in den Netzwerkeinstellungen des ATEM Mini Pro auswählen. So wird gewährleistet, dass der ATEM Mini Pro seine Videodaten an die gewünschte Streaming- Brücke sendet.

  • Seite 114: Die Atem Streaming Bridge Wird Nicht Angezeigt

    Es besagt, dass Ihre Internetverbindung stabil und die Portweiterleitung korrekt eingerichtet ist. Das „STREAM OK“-LED zeigt an, dass die ATEM Streaming Bridge Streamingdaten von einem ATEM Mini Pro empfängt. Falls kein Videobild über die Videoanschlüsse eingeht, dieses LED-Lämpchen aber leuchtet, könnte das an einem Problem mit Ihren Videoanschlüssen liegen.

  • Seite 115: Umbenennen Der Atem Streaming Bridge

    Netzwerkadministrator, der Ihre Computer und Ihr Firmennetzwerk verwaltet. Nachdem Sie Ihre ATEM Streaming Bridge auf DHCP eingestellt haben, prüfen Sie auf Ihrem ATEM Mini Pro erneut, ob die ATEM Streaming Bridge jetzt aufgelistet ist. Der ATEM Mini Pro sollte die ATEM Streaming Bridge in Ihrem Netzwerk automatisch erkennen.

  • Seite 116: Remote-Verwaltung

    Am spannendsten ist die Möglichkeit, eine ATEM Streaming Bridge über das Internet zu verbinden. Das ist etwas kniffliger, weil Sie dafür sorgen müssen, dass ein ATEM Mini Pro Ihre ATEM Streaming Bridge von irgendwo anders auf der Welt erkennt. Die Welt ist groß und darum müssen Sie ein paar weitere Einstellungen aktualisieren, damit es funktioniert.

  • Seite 117: Bestätigen Des Internetzugangs

    Mini Pro gibt, der sich mit der ATEM Streaming Bridge verbinden möchte, die Sie gerade einrichten. Das kann von weit weg sein und wirft die Frage auf, wie man dafür sorgt, dass es dem ATEM Mini Pro aus der Ferne gelingt, eine Verbindung zu Ihrer ATEM Streaming Bridge herzustellen.

  • Seite 118: Anlegen Der Remote-Einstellungen Für Den Atem Mini Pro

    In ATEM Setup können Sie anhand der ATEM Mini Pro Registerkarte die für das Remote-Studio erforderlichen Einstellungen sehen und von dort direkt den externen ATEM Mini Pro einrichten. Nach Bestätigung der Einstellungen können Sie diese exportieren und per E-Mail an den externen ATEM Mini Pro schicken.

  • Seite 119: Der Remote Atem Mini Pro

    Pro, damit dieser eine spezifische ATEM Streaming Bridge finden kann. Wissenswert ist, dass es sich um eine ähnliche XML-Datei handelt wie der ATEM Mini Pro sie für den Streaming-Dienst verwendet. Technisch versierte Leute können diese Datei sogar öffnen und für ihre maßgeschneiderten Setups konfigurieren.

  • Seite 120: Broadcast-Videoreferenzsignale

    Software Control drückt der Benutzer des Remote ATEM Mini Pro die ON-AIR-Taste Die „ON AIR“-Taste sollte nun konstant leuchten und der ATEM Mini Pro remote damit beginnen, seine Streaming-Videodaten an Ihre ATEM Streaming Bridge zu senden. Eine blinkende „ON AIR-Taste“ besagt, dass der Mischer Ihre ATEM Streaming Bridge nicht gefunden hat, oder ein Netzwerkproblem vonseiten des ATEM Mini Pro oder der ATEM Streaming Bridge besteht.

  • Seite 121: Hyperdeck Steuerung

    HyperDeck Steuerung Steuern von HyperDeck Rekordern An einen per Ethernet in ein Netzwerk eingebundenen ATEM Mini können Sie bis zu vier Blackmagic HyperDeck Studio Mini Diskrekorder anschließen und über das Software-Bedienpanel ATEM Software Control steuern. Die Steuerung der Rekorder ist auch anhand der Systemsteuerungstasten auf einem externen ATEM Hardware-Bedienpult möglich.
  • Seite 122 Registerkarte in den Mischereinstellungen der Bediensoftware ATEM Software Control oder benutzen Sie die Steuer-Multifunktionstasten bzw. das LCD-Menü eines ATEM Hardware-Bedienpults. TIPP Um die Ausgabe Ihres ATEM Mini mit einem HyperDeck aufzuzeichnen, verbinden Sie den HDMI-Ausgang des Mischers mit dem HDMI-Eingang des HyperDecks. Denken Sie daran, die Programmausgabe dem HDMI-Ausgang zuzuweisen.

  • Seite 123: Steuern Von Hyperdecks Mit Atem Software Control

    Da HyperDecks vor Einsetzen der Wiedergabe einige Frames als Puffer brauchen, wird der tatsächliche Schnitt um eine vorgegebene Anzahl von Frames verzögert. Dies gewährleistet saubere Übergänge. Ganz so wie man bei einem Videoband-Rekorder einen Vorlauf vorgibt. Justieren Sie die Länge dieser Verzögerung durch Ändern der Frame-Anzahl im „Offset“-Feld.

  • Seite 124: Wiedergabe

    Wenn Sie ein externes ATEM Hardware-Bedienpult benutzen, können Sie alle angeschlossenen HyperDeck Rekorder über das Bedienpult steuern. Nach erfolgter Verbindung von HyperDeck Rekordern mit Ihrem ATEM Mini wie im vorhergehenden Abschnitt „Anschließen von HyperDecks“ erklärt, können Sie jetzt einzelne HyperDeck Rekorder über die Systemsteuerungstasten und das LED-Menü Ihres Bedienpultes einrichten und steuern.

  • Seite 125: Einrichten Von Hyperdecks Mit Einem Atem 1 M/E Advanced Panel

    Einrichten von HyperDecks mit einem ATEM 1 M/E Advanced Panel Nach Verbinden Ihrer HyperDeck Rekorder mit Ihrem Mischer, wie im vorhergehenden Abschnitt „Anschließen von HyperDecks“ erklärt, können Sie einzelne HyperDeck Rekorder jetzt über die Systemsteuerung und die LCD-Multifunktionstasten Ihres ATEM 1 M/E Advanced Panels einrichten und steuern.
  • Seite 126 Um die IP-Adresse für den HyperDeck vorzugeben, navigieren Sie mit der Rechts- oder Linkspfeiltaste zur dritten HyperDeck Einstellungsseite. Alternativ drücken Sie vom HyperDeck Einstellungsmenü aus die Taste „3“ auf dem Ziffernblock. Diese Seite zeigt Ihnen eine IP-Adresse für den aktuell ausgewählten HyperDeck an. Jede Zahl in der IP-Adresse ist mit dem darunter befindlichen Drehregler steuerbar.

  • Seite 127: Steuern Von Hyperdecks Mit Einem Atem 1 M/E Advanced Panel

    Steuern von HyperDecks mit einem ATEM 1 M/E Advanced Panel Die HyperDeck Bedienelemente befinden sich im Menü MEDIA PLAYER Ihres ATEM 1 M/E Advanced Panels. Um auf dieses Menü zur Steuerung von HyperDecks zuzugreifen, drücken Sie im Systemsteuerblock einfach die Taste MEDIA PLAYER und dann die Multifunktionstaste über der LCD- Anzeige HYPERDECKS.

  • Seite 128: Atem 1 M/E Advanced Panel

    ATEM 1 M/E Advanced Panel und Software-Bedienpanels wird jede auf einem dieser Bedienelemente vorgenommene Änderung auf den anderen reflektiert. Dies ermöglicht ihren gleichzeitigen Gebrauch. Das ATEM 1 M/E Advanced Panel wird per Ethernet direkt mit Ihrem ATEM Mini verbunden. Es ist mit einer standardmäßigen Mischer-IP-Adresse programmiert, die mit Ihrem ATEM Mini funktioniert. Das angeschlossene Pult erkennt einen ATEM Mini sofort.

  • Seite 129: Arbeiten Mit Dem Atem 1 M/E Advanced Panel

    Arbeiten mit dem ATEM 1 M/E Advanced Panel ATEM 1 M/E Advanced Panel Gebrauch des Bedienfelds Misch-Effekte (M/E) Zusammen dienen die Programm- und Vorschaubusse PROGRAM und PREVIEW sowie das Quellnamen- Display dazu, Quellen auf die Programm- und Vorschauausgänge zu schalten. ATEM Misch-Effekte-Block Quellnamen-Displays Im Quellnamen-Display werden die externen Eingaben bzw.

  • Seite 130: Vorschaubus

    Programmbus Die Schaltflächen der Quellauswahl dienen zum Heißschalten von Hintergrundquellen auf den Programmausgang. Die jeweils auf Sendung befindliche Quelle erkennt man an ihrer rot leuchtenden Schaltfläche. Eine rot blinkende Taste zeigt an, dass eine mit Shift gewählte Quelle auf Sendung ist. Durch Drücken der SHIFT-Taste wird die mit Shift gewählte Quelle angezeigt.

  • Seite 131: Übergangsart-Tasten

    AUTO Die AUTO-Schaltfläche führt den ausgewählten Übergang innerhalb der Dauer aus, die im Rate-Fenster auf dem LCD-Startmenü vorgegeben ist. Die Übergangsrate für die einzelnen Übergangsarten wird über das LCD-Menü eingestellt und bei Aktivierung der entsprechenden Übergangsart-Taste angezeigt. Die AUTO-Taste leuchtet für die Dauer des Übergangs rot. Die fortlaufend aufleuchtenden LEDs des Blendenhebel-Indikators signalisieren den Verlauf der Übergangs.
  • Seite 132 Übergangssteuerung und Upstream-Keyer ON AIR Die mit „ON“ markierten On-Air-Indikatortasten über den einzelnen Keyern zeigen die aktuell auf Sendung befindlichen Upstream-Keyer an. Sie dienen ebenfalls dazu, einen Key per Hartschnitt sofort auf Sendung zu schalten oder ihn wegzuschalten. MACRO Die MACRO-Taste aktiviert die Makrofunktion und bewirkt, dass die Zeile mit den Quellauswahltasten nun als Makrotasten für die jeweiligen Makroplätze fungiert.

  • Seite 133: Menütasten Für Die Systemsteuerung

    M/E-Tasten Da einige ATEM Mischer über mehrere M/E-Ebenen verfügen, können Sie die zu steuernde Ebene über die M/E-Tasten vorgeben. Sobald eine M/E-Ebene vorgegeben ist, wechselt das angezeigte LCD-Menü auf die entsprechenden Einstellungen der jeweiligen M/E-Ebene. Um den zu steuernden M/E-Bus zu wählen, drücken Sie eine der von 1–4 nummerierten M/E-Tasten Abblende Die FTB-Taste blendet die gesamte Programmausgabe nach Schwarz aus.

  • Seite 134: Joystick Und Zi Ernblock

    Gehen Sie wie folgt vor, um beispielsweise die Randweichheit einer Wischblende zu ändern: Drücken Sie die WIPE-Taste. Drücken Sie die Rechtspfeiltaste neben dem LCD, um zur dritten Einstellungsseite zu gelangen. Drehen Sie den Regler unter der LCD-Anzeige „Weichheit“, um die Weichzeichnung am Rand einer Wischblende zu modifizieren.

  • Seite 135: Ausführen Von Übergängen Mit Dem Atem 1 M/E Advanced Panel

    Steuerung per Joystick Button-Mapping ATEM Software-Bedienpanels und Hardware-Bedienpulte unterstützen das sogenannte Button-Mapping. So lassen sich Ihre wichtigsten Quellen, insbesondere Kameras, den nahegelegensten Schaltflächen bzw. Tasten in den Programm- und Vorschaureihen zuordnen. Gelegentlich benutzte Quellen ordnet man idealerweise weniger griffbereiten Schaltflächen bzw. Tasten zu. Die Schaltflächen lassen sich für alle Bedienpulte bzw.
  • Seite 136 Schnitt-Übergang Ein Hartschnitt (Cut) ist der elementarste Übergang, der sich mit dem Mischer ausführen lässt. Bei einem Schnitt-Übergang wechselt die Programmausgabe per Hartschnitt unmittelbar von einer Bildquelle zur nächsten. Programmausgabe eines Hartschnitts Ein Schnitt-Übergang lässt sich direkt vom Programmbus oder mithilfe der CUT-Taste im Übergangssteuerblock ausführen.

  • Seite 137: Automatische Übergänge

    So führen Sie einen Schnitt-Übergang mit der CUT-Taste aus: Wählen Sie auf dem Vorschaubus PREVIEW die Videoquelle aus, die Sie auf den Programmausgang legen wollen. Die Programmausgabe bleibt dabei unverändert. Betätigen Sie im Übergangssteuerblock die CUT-Taste. Die auf den Programm- und Vorschaubussen ausgewählten Quellen werden vertauscht und zeigen an, dass die vorher auf Vorschau liegende Videoquelle jetzt auf Programm liegt und umgekehrt.
  • Seite 138 Nach Abschluss des Übergangs sind die auf den Programm- und Vorschaubussen ausgewählten Quellen vertauscht. Dies verdeutlicht, dass die vorher auf Vorschau liegende Videoquelle jetzt auf Programm liegt und umgekehrt. Jede Übergangsart hat eine eigene, separat einstellbare Übergangsrate, mithilfe derer Sie schnellere Übergänge ausführen können, indem Sie einfach die Übergangsart auswählen und die AUTO-Taste drücken.

  • Seite 139: Dip-Übergänge

    Drücken Sie die MIX-Taste und geben Sie die Übergangsrate im LCD-Menü vor Parameter für Mischblenden Rate Die Mix-Übergangsrate in Sekunden: Frames Dip-Übergänge Ein Dip verläuft so ähnlich wie ein Mix, da auch hier eine Videoquelle allmählich in eine andere übergeht. Bei einem Dip verläuft die Blende jedoch schrittweise über eine dritte Videoquelle, die Dip-Quelle.
  • Seite 140 Drücken Sie die DIP-Taste im Übergangssteuerblock und geben Sie die Dip-Quelle sowie die Übergangsrate im LCD-Menü vor Parameter für Dip-Übergänge Rate Die Mix-Übergangsrate in Sekunden: Frames Dip-Quelle Als Dip-Quelle für das Zwischenbild des Dip-Übergangs kann ein beliebiges Videosignal im Mischer eingesetzt werden. In der Regel ist dies ein Farbgenerator oder Media Player. Wischblenden Ein Wipe ist ein Übergang von einer Quelle zur nächsten, bei dem die gegenwärtige Quelle durch eine andere Quelle ersetzt wird und dabei ein geometrisches Muster bildet.
  • Seite 141 Drücken Sie in der Quellauswahlzeile eine Quelltaste, um eine Quelle für den Rand der Wischblende vorzugeben. Wählen Sie bei festgehaltener SHIFT-Taste eine geshiftete Quelle aus, bspw. einen Farbgenerator oder Media Player Drücken Sie eine Quelltaste für die Wipe-Umrandung in der Quellauswahlzeile, bspw.

  • Seite 142: Dve-Übergänge

    Normal Normalerweise vergrößern sich geschlossene Muster wie Kreise, Rauten und Rechtecke ausgehend von der Bildschirmmitte nach außen. Umkehren Mit „Umkehren“ wird der Bewegungsablauf von geschlossenen Mustern wie Kreisen, Rauten und Rechtecken umgekehrt. Das Muster verkleinert sich nun ausgehend vom Bildrand zur Mitte. Flip Flop Bei aktiviertem „Flip Flop“-Modus wechselt die Richtung des Übergangs nach jedem Ausführen von „Normal“...

  • Seite 143: Gemeinsamer Zugri Auf Dve-Resourcen

    Position Soll das Wipe-Muster an einer bestimmten Stelle angezeigt werden, können Sie seinen Mittelpunkt verschieben. Auf einem externen Bedienpult erfolgt dies mit dem Joystick und auf dem Software-Bedienpanel mit den Positionsfeldern „X“ und „Y“ der „Übergänge“- Menüpalette. Jede Bewegung des Joysticks wird im X- und Y-Positionsfeld des Software- Bedienpanels dynamisch aktualisiert.

  • Seite 144: Ausführen Eines Grafik-Übergangs

    Ausführen eines Grafik-Übergangs Ausführen eines Grafik-Übergangs auf einem ATEM 1 M/E Advanced Panel Drücken Sie die DVE-Übergangstaste im Übergangssteuerblock. Das Menü für die DVE- Einstellungen erscheint auf dem LCD. Ist der DVE bereits als Upstream-Key in Gebrauch, ist die DVE-Übergangsart erst dann wieder wählbar, wenn dieser Key off air und für den nächsten Übergang deaktiviert ist.

  • Seite 145: Manuelle Übergänge

    Bilder für grafische Wischblenden Für die Grafik-Wipe-Funktion wird eine statische Grafik benötigt. Diese bewegt sich als Rand horizontal über den Bildschirm. Es sollte eine vertikale Grafik im Stil eines Banners sein, die nicht mehr als 25 % der gesamten Bildschirmbreite einnimmt. Für Grafik-Wipes erforderliche Bildschirmbreite Bei einer auf 1080p eingestellten Auflösung des Mischers sollte die Grafik nicht breiter als 1080p...

  • Seite 146: Makroaufzeichnung Mit Dem Atem 1 M/E Advanced Panel

    Makroaufzeichnung mit dem ATEM 1 M/E Advanced Panel Mithilfe eines ATEM 1 M/E Advanced Panels können Sie Makros unabhängig von der Bediensoftware ATEM Software Control aufzeichnen und abspielen. Alle im Mischer-Arbeitsraum der ATEM Bediensoftware ausführbaren Vorgänge lassen sich auch mit Ihrem Hardware-Bedienpult vornehmen. Ob Sie Grafiken im Media Pool anordnen oder Kameraeinstellungen justieren, ATEM Software Control gibt Ihnen bequemen Zugriff auf diese Einstellungsoptionen.
  • Seite 147 Drücken Sie Wipe-Taste im Übergangsteuerblock, damit Ihr Makro die Auswahl der Wischblende speichert. Setzen Sie die Rate im LCD-Menü „Wipe“ auf 2:00 Sekunden. Drücken Sie im Übergangssteuerblock die AUTO-Taste, um den Wipe-Übergang von „Farbbalken“ zu „Farbe 1“ vorzunehmen. Drücken Sie die MAKRO-Taste, um zum Makrobildschirm zurückzukehren. Um einen Makro einzurichten, warten Sie zwei Sekunden lang, ehe Sie den nächsten Übergang anwenden.

  • Seite 148: Arbeiten Mit Dem Atem Camera Control Panel

    Arbeiten mit dem ATEM Camera Control Panel Herkömmlicherweise waren Kamerakontroll- und Steuereinheiten, sogenannte CCUs, für die Tischinstallation mit separaten Bedienfeldern, sog. Controllern, für die einzelnen Kameras konzipiert. Mit seinen vier integrierten Controllern ist das ATEM Camera Control Panel eine tragbare Lösung, die auf einem Tisch oder einer soliden Oberfläche platziert die gleichzeitige Steuerung von bis zu vier Blackmagic Pocket Cinema Cameras gestattet.
  • Seite 149 Wird das Kamerasteuerpult lediglich mit einem Mischer und einem Computer auf einem geteilten Netzwerk eingesetzt, verbinden Sie das Pult zunächst mit Ihrem Mischer und dann den freien Ethernet-Port mit Ihrem Computer. Auf dem nun mit Ihrem ATEM Equipment verbunden Kamerasteuerpult sollten jetzt die Anzeigen leuchten und die Displays der jeweiligen CCUs die diesen zugewiesenen Kameras anzeigen.

  • Seite 150: Netzwerkeinstellungen Ändern

    Bei Anschluss des Mischers sowohl an ein Camera Control Panel als auch an ein Netzwerk, geben Sie für den ATEM Mini Pro die Option „DHCP“ vor. Der Netzwerkserver weist dem Mischer dann eine IP-Adresse zu, die Sie dem Camera Control Panel als Mischer-IP-Adresse vorgeben. Dann kann das Panel mit Ihrem Mischer kommunizieren.
  • Seite 151 So legen Sie die IP-Adresse Ihres Kamerasteuerpults fest: Soll das Pult automatisch eine kompatible IP-Adresse vorgeben, wählen Sie die DHCP-Einstellung, indem Sie die Multifunktionstaste EIN drücken. TIPP Wenn Ihnen die Netzwerk-IP-Adresse bekannt ist, navigieren Sie zur nächsten Menüseite und prüfen Sie die Einstellung der Panel-IP-Adresse, um zu bestätigen, dass die vom Pult gewählte Adresse mit dem Netzwerk kompatibel ist.

  • Seite 152: Das Layout Des Kamerasteuerpults

    Wenn das LCD die Startseite auf anzeigt, sehen Sie am oberen Rand des Displays die Einstellung für die Kamerareihe. Diese Einstellung zeigt die aktuell gesteuerte Kamerareihe an. Das ist eine wichtige Feature beim Einsatz größerer ATEM Mischer, die bis zu 20 Blackmagic Design Kameras steuern.
  • Seite 153 Beim Mischen Ihrer Liveproduktion können Sie nun per Druck auf die Reihen-Multifunktionstaste zwischen den Kamerareihen A und B hin und her wechseln. Damit haben Sie sofortigen Zugriff auf die Steuerung aller Kameras, die der jeweiligen CCU zugewiesen sind. Das ist ein im Produktionsablauf vergleichsweise schnelleres und besser organisiertes Prozedere als das Hin- und Herspringen zwischen mehreren Kameras auf einzelnen CCUs.

  • Seite 154: Weißabgleichregler

    Einstellungen Das Drücken der EINSTELLUNGEN-Multifunktionstaste bei angezeigter Startseite öffnet alle Einstellungen Ihres Kamerasteuerpults. Navigieren Sie die Einstellungsseiten durch Drücken der Pfeil-Multifunktionstaste. Als erste werden in der Seitenfolge die Netzwerkeinstellungen, einschließlich der Einstellungen für das DHCP und die IP-Adressen, angezeigt. Näher beschrieben werden diese Einstellungen im Abschnitt zum Ändern der Netzwerkeinstellungen beim Anschließen des Kamerasteuerpults an Ihren ATEM Mischer.

  • Seite 155: Objektivsteuerung

    und mit den Schwarzwertreglern werden die RGB-Werte für Lift, also die Schatten, eingestellt. Die Taste BLACK/FLARE lässt Sie die RGB-Werte für Gamma, also die Mittelwerte, anpassen, indem Sie die Taste gedrückt halten und die RGB-Regler für Lift justieren. Die Farbabgleichregler dienen zur Feinjustage an den Rot-, Grün- und Blaukanälen für die Werte MASTER-Gain/Weiß, Gamma und Schwarzabhebung/Schwarztöne Es gibt überdies ein individualisierbares Steuerelement, das im Zuge eines künftigen Updates beliebig belegbar sein wird.

  • Seite 156: Steuern Von Kameras

    Die anderen Tasten und Regler in diesem CCU-Bereich dienen zum Anpassen der Empfindlichkeit des Joystick-Reglers, zum Festlegen der zulässigen Belichtungsspanne mit den COARSE-Einstellungen, zum Fixieren oder Entsperren der CCU und dergleichen. Einzelheiten zu all diesen Funktionen erhalten Sie im nächsten Abschnitt. Steuern von Kameras Dieser Abschnitt beschreibt alle Funktionen der einzelnen CCUs und liefert einen allgemeinen Überblick über die Nutzung des Kamerasteuerpults.
  • Seite 157 SCENE FILE Mit den nummerierten Tasten für SCENE FILE am oberen Rand einer CCU können Sie auf die Schnelle bis zu fünf Szenen-Presets speichern und abrufen. Wenn Sie beispielsweise alle Einstellungen für eine Kamera vorgegeben haben und sendebereit sind, können Sie diese Parameter für andere Kameras speichern und später abrufen.

  • Seite 158: Master Gain

    Diese Feature wird mit einem künftigen Softwareupdate bereitgestellt. MASTER GAIN Blackmagic Design Kameras verfügen über ISO- und Gain-Einstellungen, die auf dem Kamerasteuerpult über die Tasten für Master Gain vorgegeben werden. Um den Wert für Master Gain zu erhöhen, drücken Sie die Aufwärtspfeiltaste neben der Anzeige für MASTER GAIN.

  • Seite 159: Weißabgleich

    Die absolute Steuerung im ABS-Modus bewirkt, dass Einstellungen stets mit ihren entsprechenden Bedienelementen synchron sind. HINWEIS Befindet sich das Pult im ABS-Modus, beachten Sie Folgendes: Werden die Einstellungen für Ihre Bedienelemente mit ATEM Software Control oder einer anderen CCU geändert, dann sieht die nächste Anpassung mit dem ursprünglichen Controller zunächst sehr drastisch aus, weil sie auf die ursprüngliche Einstellung zurückspringt.

  • Seite 160: Weiß- Und Schwarzabgleich

    Weiß- und Schwarzabgleich Die beiden Reglerreihen für den Farbabgleich dienen zum Abgleichen der Weiß- und Schwarzwerte, die auch als Gain- und Schwarzabhebung bekannt sind. Um Änderungen vorzunehmen, drehen Sie die rot, grün und blau umrandeten Drehregler im oder gegen den Uhrzeigersinn. TIPP Um während des Farbabgleichs präzise Farbeinstellungen vorzunehmen, blenden Sie am besten die Scopes ein.
  • Seite 161 Am unteren Rand des Joystickgriffs befindet sich ein Rad zum Einstellen des Schwarzwertes. Kleine Furchen an diesem Rad sorgen für einen sicheren Halt. Auf der Oberseite des Griffs wird zudem die Position des Rads physisch angezeigt. Durch Drehen des Rads im Uhrzeigersinn erhöhen Sie den Master- Schwarzwert.
  • Seite 162 Ein Beispiel wäre, wenn Sie in ein Stadion hereinströmende Menschenmengen in der Totale filmen möchten. Das ATEM Camera Control Panel bietet eine spannende, praktische und effektive Art, Blackmagic Design Kameras während der Liveproduktion zu steuern. Wir sind überzeugt, dass Ihnen die direkte Kamerasteuerung mithilfe der CCUs gefallen wird.

  • Seite 163: Verwenden Von Audio

    An die 3,5-mm-Stereobuchsen können Sie externe Mikrofone und Audioquellen wie Musik-Player anschließen Arbeiten mit in HDMI eingebetteten Audioquellen Über den in den ATEM Mini verbauten Audiomixer können Sie in HDMI eingebettetes Audio von Ihren Kameras, Medienservern und anderen Eingabegeräten verwenden. Ein externer Audiomischer ist nicht erforderlich.

  • Seite 164: Arbeiten Mit Tonmischpulten Von Fremdherstellern

    Arbeiten mit Tonmischpulten von Fremdherstellern Arbeiten mit einem Tonmischpult Über ein an Ihren ATEM Mini angeschlossenes physisches Tonmischpult können Sie beide Hände benutzen und mehrere Audiopegel gleichzeitig anpassen. Für die Kommunikation mit dem ATEM Mini kann ein Tonmischpult als MIDI-Gerät, das Mackie-Control- Befehle unterstützt, an Ihren Mac oder PC angeschlossen werden.

  • Seite 165: Stummschaltung

    Beim Start von ATEM Software Control sucht die Software automatisch Ihr Tonmischpult aus und benutzt den ersten Port des ersten aufgefundenen MIDI-Geräts. Klicken Sie in der Bediensoftware ATEM Software Control auf die „Audio“-Registerkarte, die Ihnen den ATEM Audiomixer anzeigt. Testen Sie durch Hoch- und Runterschieben der Verstärkungs-Fader Ihres Tonmischpults, ob die Software auf Ihrem Computerbildschirm einen entsprechenden Anstieg bzw.

  • Seite 166: Hilfe

    Blackmagic Support Center unter www.blackmagicdesign.com/de/support. Blackmagic Design Forum Das Blackmagic Design Forum auf unserer Website ist eine praktische Ressource für weitere Informationen und kreative Ideen. Manchmal finden Sie dort schneller Lösungen, da möglicherweise bereits Antworten auf ähnliche Fragen von anderen erfahrenen Anwendern und Blackmagic Design Mitarbeitern vorliegen, die Ihnen weiterhelfen.

  • Seite 167: Gesetzliche Vorschriften

    Gesetzliche Vorschriften Entsorgung von elektrischen und elektronischen Geräten innerhalb der Europäischen Union. Das auf dem Produkt abgebildete Symbol weist darauf hin, dass dieses Gerät nicht zusammen mit anderen Abfallstoffen entsorgt werden darf. Altgeräte müssen daher zur Wiederverwertung an eine dafür vorgesehene Sammelstelle übergeben werden. Mülltrennung und Wiederverwertung von Altgeräten tragen zum nachhaltigen Umgang mit natürlichen Ressourcen bei.

  • Seite 168: Sicherheitshinweise

    Nicht in Höhen von über 2000 m über dem Meeresspiegel einsetzen Es befinden sich keine durch den Anwender zu wartenden Teile im Inneren des Gehäuses. Wenden Sie sich für die Wartung an ein Blackmagic Design Service-Center in Ihrer Nähe. California Proposition 65 Plastikteile dieses Produkts können Spuren von polybromierten Biphenylen enthalten.

  • Seite 169: Garantie

    Garantie 12 Monate eingeschränkte Garantie Für dieses Produkt gewährt die Firma Blackmagic Design eine Garantie auf Material- und Verarbeitungsfehler von 12 Monaten ab Kaufdatum. Sollte sich ein Produkt innerhalb dieser Garantiezeit als fehlerhaft erweisen, wird die Firma Blackmagic Design nach ihrem Ermessen das defekte Produkt entweder ohne Kostenerhebung für Teile und Arbeitszeit reparieren oder Ihnen das defekte Produkt ersetzen.

Inhaltsverzeichnis
