Montage und Einstellungen
5.4 Achsfixierung einstellen
RCV 250
RCV 490
26
02.00 | RCV | Montage- und Betriebsanleitung | de | 1453512
ACHTUNG
Beschädigung des Produkts möglich!
Eine Belastung entlang der Y-Achse bei Verwendung der
Achsfixierung beschädigt den Ausgleichsmechanismus.
Bei Verwendung einer einachsigen Sperre ausschließlich in
•
X‑Richtung belasten.
Das Produkt muss immer senkrecht zur Werkstückkante
•
stehen. Roboter in Abhängigkeit der Geometrie des
Werkstücks passend orientieren.

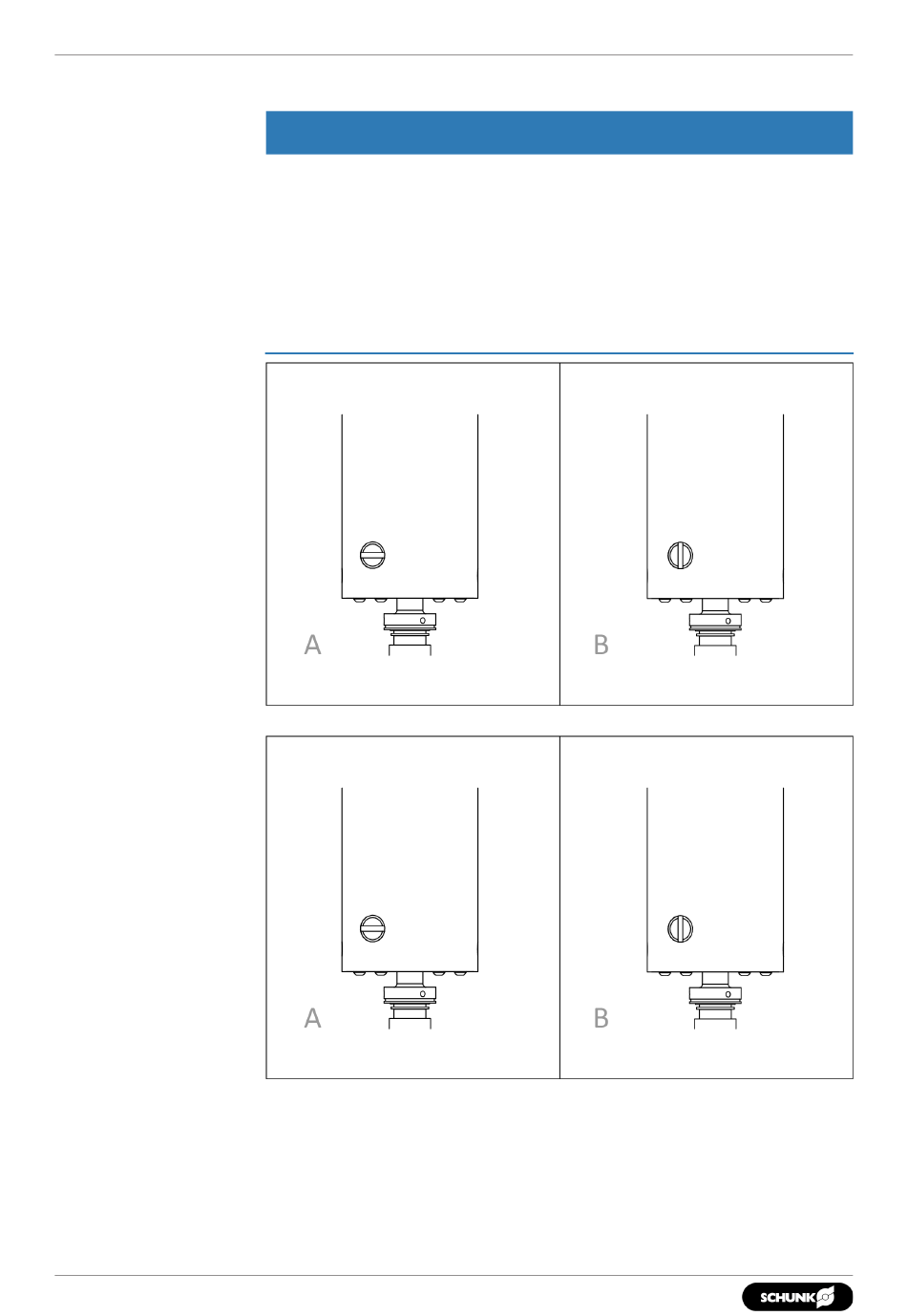

A = Entriegelt; B = Verriegelt
A = Verriegelt; B = Entriegelt
1. Schraube auf gewünschte Position einstellen:
Entriegelt = 360° Ausgleich
✓
Verriegelt = Ausgleich nur in X-Achse
✓
2. Manuell die Leichtgängigkeit und möglichen
Bewegungsrichtungen auf korrekte Funktion prüfen.
