3
4

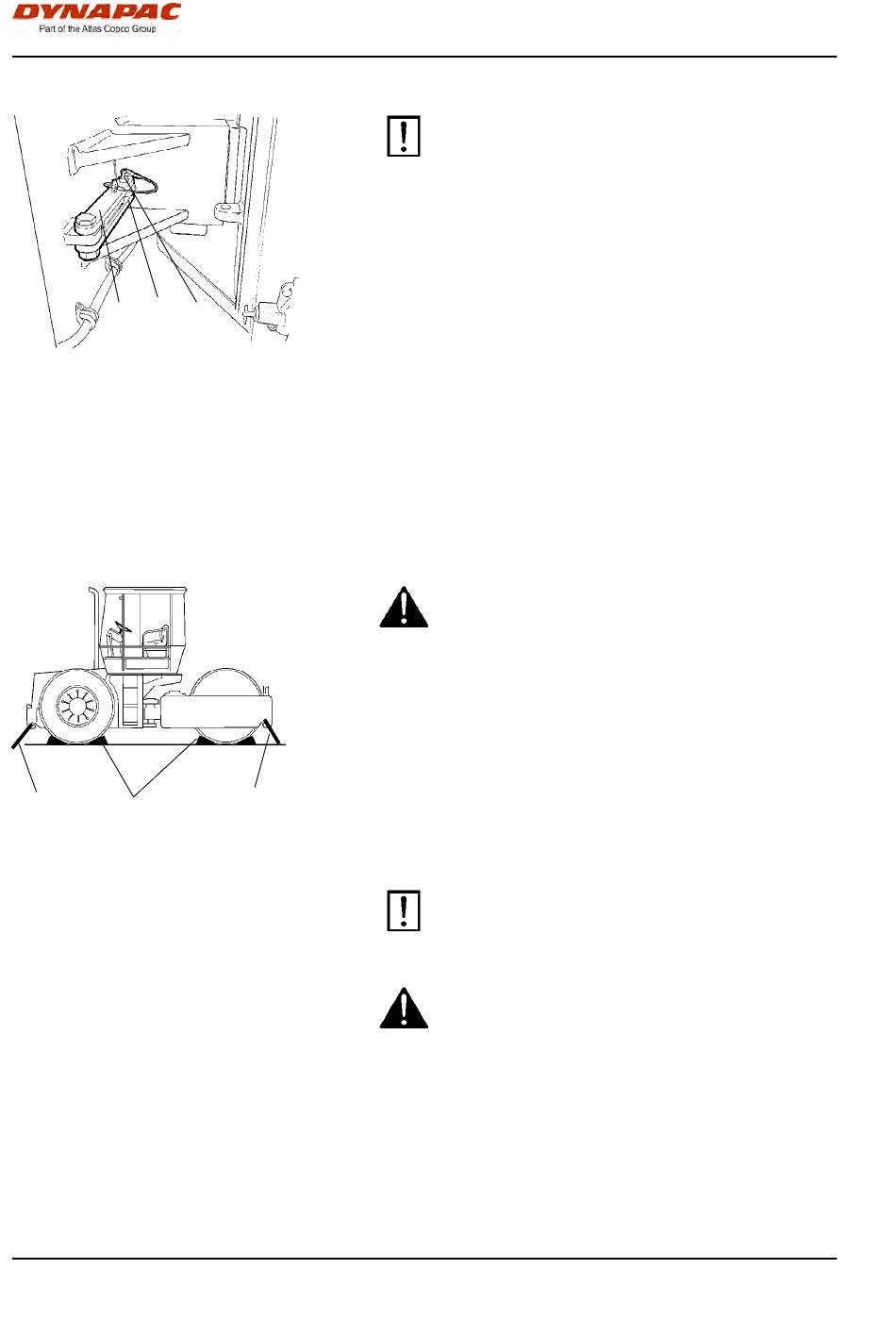

Abb. Knickgelenk in verriegelter
Stellung
2. Sperrstift
3. Verriegelungsarm
4. Sicherungsöse
2
1
Abb. Abstellen
1. Bremsklötze
2. Spanndraht
56
2
2
ICS142-4DE5.pdf
Entriegelung des Knickgelenks
Niemals vergessen, vor dem Bedienen die
Niemals vergessen, vor dem Bedienen die
Knicklenkung zu entriegeln.
Knicklenkung zu entriegeln.
Den untersten drahtversehenen Sicherungssplint (1)
herausziehen und den ebenfalls drahtversehenen
Sperrstift (2) hochziehen.
Den Verriegelungsarm (3) zurückklappen und mit dem
Sperrstift (2) in der Sicherungsöse (4) sichern.
Die Sicherungsöse befindet sich am vorderen
Maschinenrahmen.
Transport
Walze zum Transport vorbereitet
Die Knicklenkung vor dem Anheben und
Die Knicklenkung vor dem Anheben und
Transportieren verriegeln. Die Anweisungen des
Transportieren verriegeln. Die Anweisungen des
entsprechenden Abschnitts befolgen.
entsprechenden Abschnitts befolgen.
Die Bandagen mit Bremskeilen (1) blockieren, die am
Transportfahrzeug befestigt werden.
Die Walze mit Spannband (2) in allen vier Ecken
festspannen, die Befestigungspunkte werden durch
Aufkleber markiert.
Denken Sie daran, die Knicklenkung vor dem
Denken Sie daran, die Knicklenkung vor dem
Starten der Walze wieder in die entriegelte
Starten der Walze wieder in die entriegelte
Stellung zu bringen.
Stellung zu bringen.
Die Walze darf während des Transports nicht
Die Walze darf während des Transports nicht
bestiegen werden.
bestiegen werden.
Verschiedenes
2012-06-18
