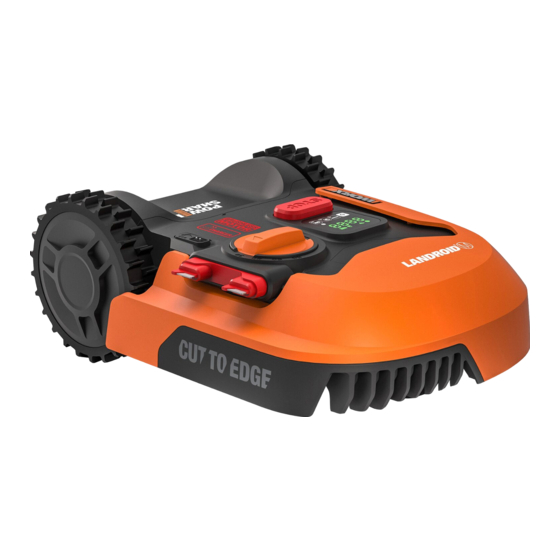

Worx Landroid S300 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Landroid S300:
- Bedienungsanleitung (11 Seiten) ,
- Erste schritte (10 Seiten) ,
- Beschreibung (7 Seiten)
Verwandte Anleitungen für Worx Landroid S300
Inhaltszusammenfassung für Worx Landroid S300
- Seite 1 Der Spezialist für Roboter in deinem Zuhause Mit einem Klick zum Online-Shop myRobotcenter.at myRobotcenter.de myRobotcenter.ch myRobotcenter...
- Seite 2 Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
ORIGINALBETRIEBSANLEITUNG INHALT 1. Produktsicherheit 1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ® 1.2 Informationen zum Landroid 2. Komponenten 3. Technische Daten und Geräuschentwicklung 3.1 Technische Daten 3.2 Informationen über lärm 4. Bedienfeld ® 5. Wissenswertes zu Ihrem Landroid ® 5.1 Wie weiß mein Landroid , wo er mähen soll? ®... -
Seite 4: Produktsicherheit
1. Produktsicherheit 1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen.Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. - Seite 5 k) Schalten Sie den Roboter-Rasenmäher stets aus, wenn dieser nicht verwendet wird. Der Roboter-Rasenmäher kann nur starten, wenn der Netzschalter eingeschaltet ist und der korrekte PIN-Code eingegeben wurde. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern. Halten Sie mit Ihren Händen und Füßen stets einen sicheren Abstand zum Gehäuse ein, solange der Rasenmäher in Betrieb ist.
- Seite 6 Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
-
Seite 7: Informationen Zum Landroid
® 1.2 Informationen zum Landroid WARNUNG–Rasenmähroboter können bei unsachgemäßer Verwendung gefährlich sein. Lesen Sie die Bedienungsanleitung sorgfältig durch und verstehen Sie deren Inhalt, bevor Sie Ihren Rasenmähroboter betreiben. WARNUNG- Halten Sie einen Sicherheitsabstand wenn der Roboter-Rasenmäher in Betrieb ist. WARNUNG – Betätigen Sie die Deaktivierungsvorrichtung, bevor Sie am Gerät arbeiten oder die Maschine anheben. -
Seite 8: Komponenten
2. Komponenten 11 10 7 6 5 WR130E WR131E WR130E WR131E WR141E WR144E Benutzerhandbuch... - Seite 9 STOPEN-TASTE HINTERES ANTRIEBSRAD AKKU-PACK ANZEIGE HOME-TASTE STARTTASTE EIN / AUS-TASTE USB-ANSCHLUSS REGENSENSOR 10. LADESTREIFEN 11. SCHNITTHÖHENVERSTELLKNOPF 12. VORDERRAD 13. KLINGE, DIE SCHEIBE DREHT 14. SCHNEIDEKLINGE 15. KONTAKTSTIFTE 16. LADESTATION 17. NETZTEIL 18. DRAHTHERINGE 19. BEGRENZUNGSDRAHT 20. LADEBASIS ZUR BEFESTIGUNG VON NÄGELN 21.
-
Seite 10: Technische Daten Und Geräuschentwicklung
Technische Daten und Geräuschentwicklung 3.1 Technische Daten WR130E WR131E WR141E WR144E (100-199 - Bezeichnung der Maschine, repräsentiert den Rasenmähroboter) WR130E WR131E WR141E WR144E Nennleistung Max.* Leerlaufdrehzahl 2800/min Schneidebereich 300m 500m Schnittbreite 18cm Schnitthöhe 20-50mm 30-60mm Schnitthöhenverstellung Batterietyp Lithium-ion Akkumodell WA3551.3 Ladezeit Ca. -
Seite 11: Informationen Über Lärm
Gartengerät gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. ® Ihr Landroid kann mit anderem WORX-Funktionszubehör verwendet werden. Besuchen Sie www. worx.com, um mehr über diese verfügbaren Zubehöroptionen zu erfahren. 3.2 Informationen über lärm WR130E WR131E WR141E WR144E = 44.2 dB(A) -
Seite 12: Bedienfeld
Bedienfeld VERRIE Wi-Fi AKKUKAPAZITÄT ARBEITSZEIT ANZEIGE Zeigt den Status Ihrer Einstellung an START Mähvorgang starten /Starts mowing Aufwärts EIN/AUSSCHALTEN ® Schalten Sie Landroid ein oder aus. Bestätigt die jeweilige Einstellung HOME /Wechseln Sie in den Wi-Fi ® Sendet den Landroid Verbindungsmodus während des Betriebs zu seiner Ladestation... -
Seite 13: Wissenswertes Zu Ihrem Landroid
® Wissenswertes zu Ihrem Landroid ® Herzlichen Glückwunsch zum Kauf Ihren neuen Landroid und willkommen in der komfortablen Welt des automatischen ® Mähens. Nun möchten wir Ihnen zeigen, wie Ihr Landroid funktioniert und „denkt“ . ® 5.1 Wie weiß mein Landroid , wo er mähen soll? ®... -
Seite 14: Wie Weiß Mein Landroid ® , Wohin Er Fahren Soll
® 5.2 Wie weiß mein Landroid , wohin er fahren soll? ® ® Ihr Landroid kann völlig selbstständig arbeiten. Der Landroid weiß, wann er zu seiner Ladestation zurückkehren muss, um aufgeladen zu werden. Er erkennt einsetzenden Regen und kann selbst stoppen, wenn er ein Problem erkennt. Er weiß ®... - Seite 15 Nur als Referenz Nur als Referenz 5.3 Rand zu schneiden (nur für WR141E WR144E) Das Design der rotierenden Exzenterschneide sorgt für einen sauberen Schnitt, der die engste Entfernung von der Umrandung oder Wand ist. Es hilft, die Anzahl und Häufigkeit des manuellen Trimmens ®...
- Seite 16 wählen Sie die Ziffer und drücken Sie zur Bestätigung. Wenn blinkt, verwenden oder wählen Sie die Ziffer und drücken ® zur Bestätigung. Damit ist die Zeiteinstellung abgeschlossen und Landroid öffnet die Standby-Seite. 4hrs Nur als Referenz Nur als Referenz Standby Nur als Referenz (3)Stellen Sie den Arbeitsbereich ein Drücken Sie...
-
Seite 17: Wie Gut Mäht Der Landroid ® Das Gras
® 5.5 Wie gut mäht der Landroid das Gras? Die Mähzeiten sind für jeden Rasen unterschiedlich, abhängig von den nachfolgend erwähnten Faktoren. Experimentieren Sie ® ein wenig mit der Zeit, die Sie Ihrem Landroid täglich zum Mähen zugestehen, bis Sie die perfekte Vorgabe gefunden haben. ®... - Seite 18 Schritt 3: Überprüfen Sie Ihren Router 1. Vergewissern Sie sich, dass der Router auf 2,4 GHz oder 2,4 GHz gemischt mit 5 GHz eingestellt ist, und aktivieren Sie bitte das 2,4 GHz-Frequenzband. 2. Vergewissern Sie sich, dass der 802.11 WLAN-Modus des Routers b/g/n gemischt ist. (Siehe Abb. 1) 3.
-
Seite 19: Grundlegendes Zum Begrenzungskabel
App herunterzuladen, verwenden Sie Ihr Mobiltelefon, um den untenstehenden QR Code zu scannen, oder downloaden Sie diese vom Playstore (Google-Android), AppleStore (Apple- iOS) oder von unserer Website www.worx.com. Schritt 2: Halten Sie die Taste 3 Sekunden lang gedrückt. Das Symbol blinkt. -
Seite 20: Begrenzungskabel Eingraben
durcheinander, wenn er auf zusätzliche Biegungen oder Windungen des Grenzkabels stößt, die nicht zur Mähfläche gehören (Siehe Abb. I). Wenn nach dem Umschließen der Mähfläche noch Begrenzungskabel übrig sein sollte, schneiden Sie das überschüssige Stück ab und lagern es separat. Vergessen Sie aber nicht, beim Abschneiden ein kleines Stück zum Anschluss an die Ladebasis zu verschonen, damit der Anschluss möglich ist, ohne wieder einen Teil des Kabels ausgraben zu müssen. -
Seite 21: Softwareaktualisierung
Methode 1: ÜberUSB aktualisieren. Siehe unten hinsichtlich des Downloads sowie Installierungsanweisungen: (1) Sie finden die aktuellste Software unter: www.worx.com. Speichern Sie die Datei auf einem leeren, FAT32 formatierten USB-Stick. Entfernen Sie bitte alle restlichen Dateien von dem USB-Stick und überprüfen Sie das Format. -
Seite 22: Wartung
Wartung ® ® Ihr Landroid muss hin und wieder überprüft werden. Der Landroid arbeitet hart und verdient daher von Zeit zu Zeit eine ® ordentliche Reinigung oder einen Austausch von Verschleißteilen. Verwenden Sie niemals Ihren Landroid , wenn der Ein/ Aus Schalter defekt ist. -
Seite 23: Gehäuse Reinigen
A. Gehäuse reinigen ® Ihr Landroid fühlt sich deutlich wohler und lebt länger, wenn ® Sie ihn regelmäßig reinigen. Da Ihr Landroid im Grunde ein Elektrogerät ist, müssen Sie beim Reinigen mit einer gewissen Sorgfalt vorgehen - verwenden Sie deshalb KEINEN Schlauch oder Hochdruckreiniger bzw. -
Seite 24: Überwintern
Ladestation erleuchtet grün. ® 2. Docken Sie den Landroid manuell an die Ladestation ® an, während der Landroid ausgeschaltet ist (siehe Abb. 3. Die grüne LED auf der Ladestation blinkt, der ® Landroid beginnt mit dem Ladevorgang. 9.4 Überwintern ® ®... -
Seite 25: Fehlermeldungen
11. Fehlermeldungen Symptome Ursache Maßnahme ® 1. Falls sich der Landroid tatsächlich außerhalb seines Arbeitsbereich ® befindet: schalten Sie den Landroid ab, bringen Sie ihn wieder zurück in den ® Arbeitsbereich. Schalten Sie den Landroid ein. Drücken Sie auf , drücken Sie dann auf ®... -
Seite 26: Sicherheit
1. Überprüfen Sie die Akkutemperatur. Wenn die Temperatur zu hoch ist, warten Sie, bis die Temperatur gesunken ist. Drücken Sie und dann ® 2. Benutzen Sie einen neuen Akku. Starten Sie Landroid wieder ein. Akkufehler Drücken Sie und dann 3. Wenn der Fehler wiederholt auftritt, versuchen Sie, den Arbeitszeitplan zu ändern. - Seite 27 Prüfen Sie Messer und Schrauben, tauschen Die Messer könnten beschädigt sein. Sie defekte oder fehlende Teile bei Bedarf aus. ® Der Landroid vibriert. Überprüfen Sie den Zustand der Entfernen Sie Rückstände und Fremdkörper Messerscheibe. von den Messern und der Messerscheibe. ®...
-
Seite 28: Umweltschutz
Positionieren Sie die Ladestation neu. Umwelteinflüsse. Vermeiden Sie Wand, Metall oder andere Gegenstände. ® Der Landroid kann nicht richtig Schlechte Verbindung durch Reinigen Sie die Kontakte an der Ladestation ® an die Ladestation andocken Verschmutzung des Ladestreifens. und die Kontakte am Landroid Die Begrenzungslinien auf beiden Stellen Sie sicher, dass die Begrenzungslinie Seiten der Ladestation sind nicht lang... -
Seite 29: Konformitätserklärung
Konformitätserklärung Wir, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Erklären Hiermit, Dass Unser Produkt, Beschreibung Roboter-Rasenmäher Typ WR130E WR131E WR141E WR144E (100-199 - Bezeichnung der Maschine, Repräsentant der Roboter-Rasenmäher) (Jahr, Artikelnummer und Monat der Seriennummer sind auf der Rückseite angegeben. - Seite 30 Copyright © 2018, Positec. All Rights Reserved.
