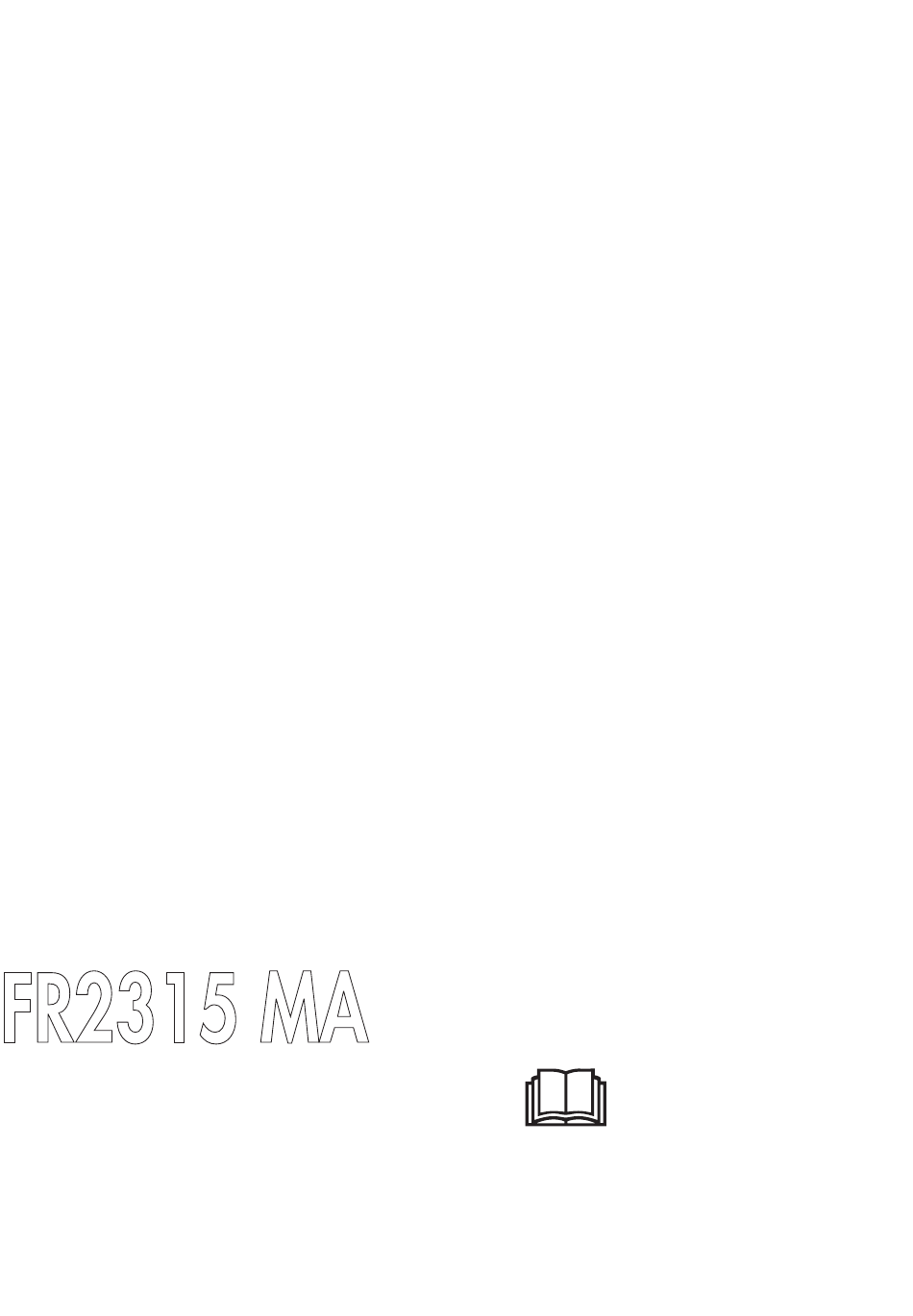

- Seite 1 FR2315 MA Bedien ungsanweisung Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Entfernung des Mulching-Einsatzes ......Schmierung INHALT Kontrolle des Ölstands im Motor ........Inhalt ................Wechseln des Motoröls ..........EINLEITUNG Schmierung der Vorderradlager ........Sehr geehrter Kunde! ..........Allgemeine Schmierung ..........Fahren und Transport auf öffentlichen Straßen .... Störungssuchplan Abschleppen .............. -
Seite 3: Einleitung

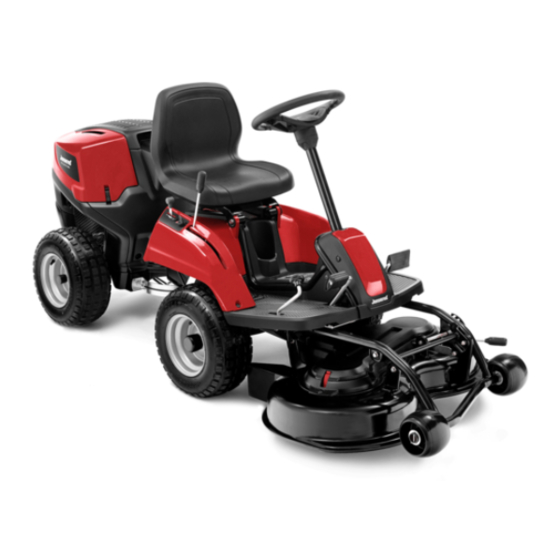

EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Jonsered Frontrider. Jonsered Frontridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen FrontRider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 4: Servicejournal
Servicejournal Lieferservice 1 Batterie 4 Stunden mit max. 3 A laden. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. 3 Den Reifendruck überprüfen und anpassen (60 Kpa, 0,6 bar, 9 psi). 4 Prüfen, dass sich die korrekte Menge Öl im Motor befindet. 5 Vergewissern Sie sich, dass die Batterie angeschlossen ist. -
Seite 5: Symbolerklärung
SYMBOLERKLÄRUNG Symbole Auskuppeln Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Feststellbremse WARNUNG! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Bremse Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät Kupplung... -
Seite 6: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften • Motor abstellen und einen Motorstart vor der Säuberung der Auswurfrinne verhindern. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie • Auf den Auswurf achten und ihn nicht auf Personen sorgfältig durch. richten. Versichern Sie Ihren Aufsitzmäher • Motor abstellen und einen Motorstart vor der Reinigung •... -
Seite 7: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Die Verwendung des Geräts bei schlechtem Wetter, u. a. WICHTIGE INFORMATION bei Nebel, Regen, Nässe oder feuchter Umgebung, Niemals mit angehobenem Schneidwerk bergab fahren. starkem Wind, großer Kälte, Gewittergefahr usw., sollte vermieden werden. Vorgehensweise • Niemals Kinder oder andere Personen, die nicht mit der Handhabung der Maschine vertraut sind, die Maschine •... -
Seite 8: Kinder
SICHERHEITSVORSCHRIFTEN Wartung • Zur Reinigung des Untergestells darf die Maschine niemals nah an eine Kante oder einen Graben gefahren werden. • Motor abstellen. Den Start durch Entfernen des Zündkabels von der Zündkerze oder Abziehen des • Beim Mähen von Büschen und anderem Material Zündschlüssels verhindern, bevor Einstellungen oder fernhalten, um Aufheizen zu vermeiden. -
Seite 9: Transport
SICHERHEITSVORSCHRIFTEN • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas WARNUNG! Die Batterie enthält Blei und auffahren. Bei Bedarf vor dem Start reparieren. Bleiverbindungen, Chemikalien, die Krebs, fetale Schädigungen oder andere • Niemals Einstellungen bei laufendem Motor durchführen. Fortpflanzungsschäden verursachen •... -
Seite 10: Was Ist Was
WAS IST WAS? 9 10 Lage der Bedienungselemente 1 Produkt- und Seriennummernschild 8 Geschwindigkeitsregler für Vorwärtsfahrt 2 Hebel für Auskuppeln des Antriebes 9 Hebel zur Schnitthöheneinstellung 3 Batterie 10 Feststellbremse 4 Gashebel/Choke 11 Sperrknopf für Feststellbremse 5 Zündschloss 12 Einstellen des Sitzes. 6 Hubhebel für das Schneidwerk 13 Kraftstofftankdeckel 7 Geschwindigkeitsregler für Rückwärtsfahrt... -
Seite 11: Vorstellung
VORSTELLUNG Vorstellung Geschwindigkeitsregler Die Geschwindigkeit der Maschine wird stufenlos mit zwei Wir beglückwünschen Sie zu Ihrer Wahl eines Pedalen geregelt. Für die Vorwärtsfahrt ist das Pedal (1) ausgezeichneten Qualitätsproduktes, an dem Sie lange anzuwenden, für die Rückwärtsfahrt das Pedal (2). Freude haben werden. -
Seite 12: Hebel Zur Schnitthöheneinstellung
VORSTELLUNG Hebel zur Schnitthöheneinstellung Auskupplungshebel Es stehen 5 Schnitthöhen (1-5) zur Auswahl, die mit dem Damit der Aufsitzmäher mit abgestelltem Motor verfahren Schnitthöhenjustierhebel eingestellt werden können. werden kann, muß der Auskupplungshebel herausgezogen werden. Die Hebel in ihre Endstellungen ziehen, keine Zwischenpositionen verwenden. -
Seite 13: Fahrbetrieb
Fahrbetrieb Vor dem Start Motor anlassen 1 Darauf achten, dass der Auskupplungshebel eingedrückt ist. (Schalter in Betriebsstellung) WICHTIGE INFORMATION Das Lufteinlassgitter im Motorgehäuse hinter dem Fahrersitz darf nicht durch z. B. Kleidungsstücke, Laub, Gras oder Schmutz blockiert sein. Die Kühlung des Motors verschlechtert sich dadurch. Es besteht die Gefahr von schweren Motorschäden. -
Seite 14: Motor Mit Schwacher Batterie Starten
Fahrbetrieb 7 Nach Anspringen des Motors den Zündschlüssel sofort in • Die beiden Enden des roten Kabels an den PLUS-Pol (+) die Ausgangslage zurückfedern lassen. an jeder Batterie anschließen und sorgfältig darauf achten, dass kein Ende am Rahmen kurzgeschlossen wird. Das eine Ende des schwarzen Kabels an den MINUS-Pol (-) an der voll geladenen Batterie anschließen. -
Seite 15: Ratschläge Für Das Mähen
Fahrbetrieb Um eine gleichmäßige Schnitthöhe zu erzielen, ist es Motor abstellen wichtig, dass der Luftdruck in den beiden Vorderrädern gleich ist. Siehe Abschnitt „Technische Daten“ (“Technical Motor eine Minute im Leerlauf laufen lassen, damit die data”). normale Arbeitstemperatur vor dem Abschalten erreicht wird, wenn er vorher schwer belastet wurde. -
Seite 16: Wartung
Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. jedes Wartungsintervalle in Wartung vor dem Start Jahr Stunden Reinigung... -
Seite 17: Reinigung
Wartung Reinigung Riemenabdeckung Lösen Sie die Klammer und entfernen Sie die Das Gerät sofort nach der Benutzung reinigen. Es ist viel Riemensabdeckung. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Lenkseilzüge prüfen und einstellen Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Die Lenkung wird mit Seilzügen betätigt. -
Seite 18: Prüfen Sie Die Feststellbremse
Wartung Prüfen Sie die Feststellbremse 3 Gashebel auf Vollgas zurückziehen und sicherstellen, dass der Choke nicht mehr betätigt ist. Maschine am Hang in eine leicht geneigte Stellung bringen, Auskupplungshebel herausziehen, Bremse aktivieren und prüfen, ob sie richtig eingestellt ist. Die Bremse muss nachjustiert werden, wenn die Maschine nicht stillsteht. -
Seite 19: Kraftstoff-Filter Austauschen
Wartung Kraftstoff-Filter austauschen Zündanlage Das Kraftstoff-Filter in der Leitung alle 100 Stunden (einmal Der Motor hat eine elektronische Zündung. Wartungsarbeiten je Saison) oder, wenn es verstopft ist, öfter auswechseln. sind nur an der Zündkerze notwendig. Empfohlene Zündkerzen, siehe Technische Daten. WICHTIGE INFORMATION Eine falsche Zündkerze kann den Motor beschädigen. -
Seite 20: Kontrolle Der Sicherheitseinrichtungen
Wartung Typ: Flachstift 15 A. Motorhaube hochklappen. Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Lufteinlass des Motors befindet. Bei verstopftem Lufteinlassgitter, Luftleitweg oder Kühllufteinlass verschlechtert sich die Kühlung des Motors, Verwenden Sie beim Ersetzen keinen anderen was zu Schäden am Motor führen kann. Sicherungstyp. -
Seite 21: Montage Der Schneidausrüstung
Wartung 5 Lösen Sie die Klammer und entfernen Sie die Das Schneidwerk herausziehen. Riemensabdeckung. 6 Die Feder der Spannrolle des Antriebsriemens lösen. 12 Mähdeck abnehmen und an das Gerät bzw. an eine Wand anlehnen. 7 Antriebsriemen abnehmen. Montage der Schneidausrüstung 8 Die obere Rohrkonstruktion der Einheit greifen und bis zum Anschlag herausziehen. -
Seite 22: Kontrolle Der Messer
Wartung 4 Mähdeckrohr mit dem Rohr des Deckrahmens verbinden. 10 Riemen mit dem Riemenspanner spannen. 5 Greifen Sie die Vorderkante des Mähdecks und führen Sie 11 Fronthaube anbringen. sie dann ein. 12 Schnitthöhe auf eine Position zwischen 1 und 5 einstellen. Kontrolle der Messer 6 Deck solange hineindrücken, bis die Rohre den Boden berühren. -
Seite 23: Austausch Der Klingen
Wartung Austausch der Klingen Entfernung des Mulching-Einsatzes • Das Schneidwerk in die Servicestellung bringen, siehe Um bei einem Combi Deck von der Mulching-Funktion auf Serviceposition des Schneidwerks. Mähdeck mit Rückauswurf umzustellen, muss die Mulching- Verschlusskappe entfernt werden. Diese ist unter der •... -
Seite 24: Schmierung
Schmierung Kontrolle des Ölstands im Motor 3 Öl in den Behälter laufen lassen. 4 Ablassschraube anbringen und anziehen. Ölstand im Motor bei waagerecht stehendem Aufsitzmäher und abgestelltem Motor prüfen. 5 Öltank langsam mit Öl füllen. Das Öl wird durch die Öffnung nachgefüllt, in der der Messstab sitzt. -
Seite 25: Störungssuchplan
Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze defekt Zündkabel defekt. Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Sicherheitsschalter fehlerhaft Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 26: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 27: Technische Daten
TECHNISCHE DATEN FR2315 MA Abmessungen Länge mit Schneidwerk, cm/inch 229 / 90,2 Breite mit Schneidwerk, cm/inch 99 / 39 Höhe, cm/in 108 / 42.7 Betriebsgewicht mit Schneidwerk, kg/lb 215/474 Radstand, cm/in 84,5 / 33,3 Reifengröße 165/60-8 Reifendruck hinten und vorn, kPa / bar / PSI 60 / 06 / 8.7... -
Seite 28: Eg-Konformitätserklärung
Wenn andere Teile angewendet werden, verliert die Garantie ihre Gültigkeit. EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass Jonsered FR2315 MA ab den Seriennummern des Baujahrs 2014 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: vom 17. - Seite 32 Originalanweisungen 1156464-51 ´®z+XNM¶17¨ ´®z+XNM¶17¨ 2013-10-28...
