Installation
• When making connections to the vehicle's electrical
system, be aware of the factory installed components (e.g.
on-board computer). Do not tap into these leads to
provide power for this unit. When connecting the
UTE-80B to the fuse box, make sure the fuse for the
intended circuit of the UTE-80B has the appropriate
amperage. Failure to do so may result in damage to the
unit and/or the vehicle. When in doubt, consult your
Alpine dealer.

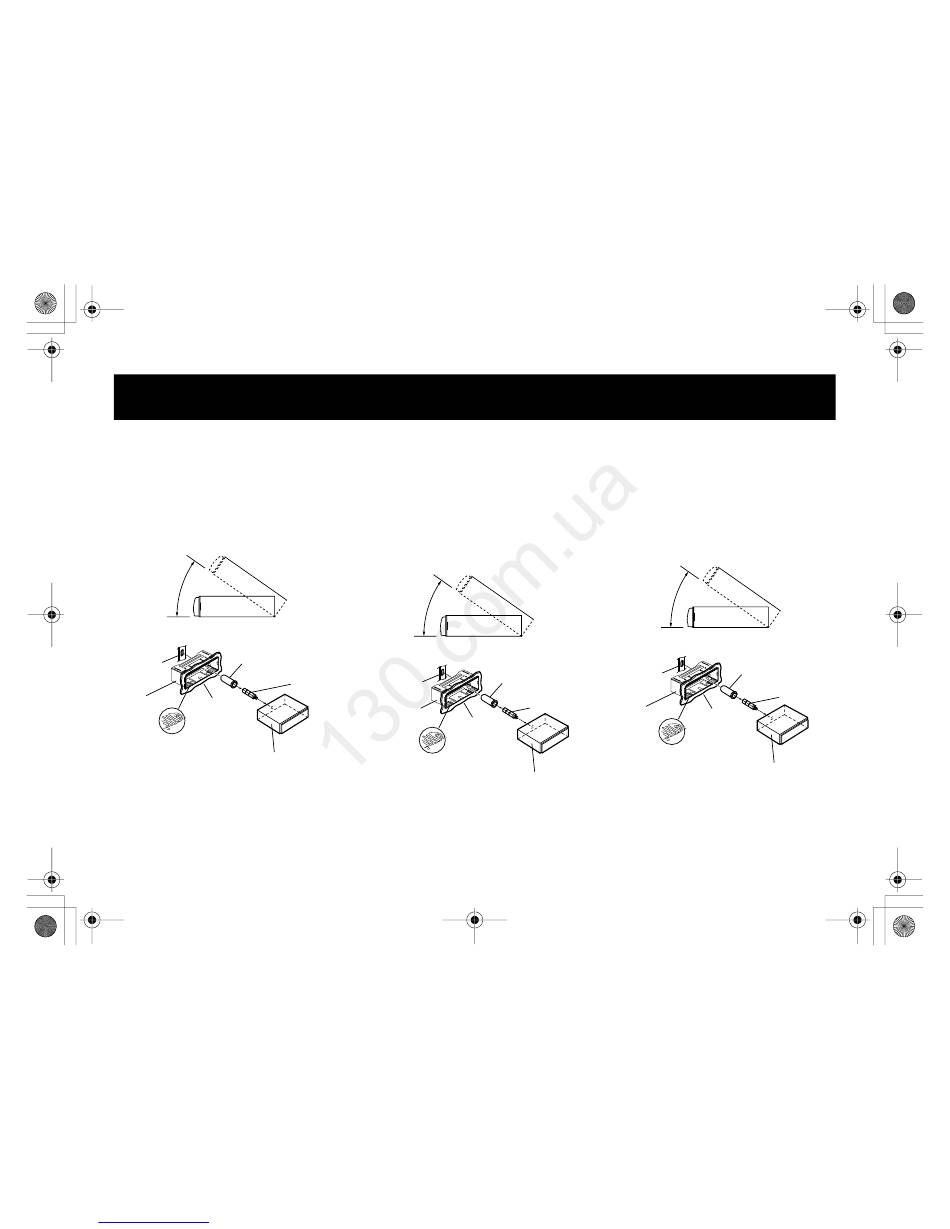

• The main unit must be mounted within 35 degrees of the
horizontal plane, back to front.
Less than 35°
1
Bracket
Mounting
Sleeve
(Included)
Pressure Plates*
* If the installed mounting sleeve is loose in the dashboard,
the pressure plates may be bent slightly to remedy the
problem.
01.05UTE80B-QRG.fm
Downloaded from
www.Manualslib.com
• Wenn Sie Anschlüsse an das elektrische System des
Fahrzeugs vornehmen, berücksichtigen Sie bitte alle
werksseitig bereits installierten Komponenten (z. B. Bord-
Computer). Zapfen Sie nicht die Leitungen solcher
Komponenten an, um dieses Gerät mit Strom zu versorgen.
Wenn Sie das UTE-80B an den Sicherungskasten
anschließen, achten Sie darauf, dass die Sicherung für den
Stromkreis, an den Sie das UTE-80B anschließen wollen,
einen geeigneten Ampere-Wert aufweist. Andernfalls kann
es zu Schäden am Gerät und/oder am Fahrzeug kommen.
Wenden Sie sich im Zweifelsfall bitte an Ihren Alpine-
Händler.
• Der Einbauwinkel des Gerätes sollte weniger als 35 Grad
betragen.
Weniger als 35°
1
Rubber Cap
(Included)
Hex Bolt
(Included)
Dashboard
Einbaurahmen
(beiliegend)
This unit
* Wenn der angebrachte Einbaurahmen lose im
Armaturenbrett sitzt, können die Druckplatten leicht
gebogen werden, um das Problem zu beheben.
manuals search engine
Gummikappe
(beiliegend)
Halterung
Sechskant-
Stiftschraube
(beiliegend)
Armaturenbrett
Druckplatten*
Dieses Gerät
14
Autogood products «130»
• Lorsque vous raccordez les fils au système électrique du
véhicule, faites attention aux composants installés en
usine (par exemple, microprocesseur). Ne pas essayer
d'alimenter l'appareil en le raccordant aux fils de ces
appareils. Lorsque vous raccordez le modèle UTE-80B au
boîtier à fusible, assurez-vous que le fusible du circuit
désigné pour le modèle UTE-80B possède l'ampérage
approprié. Dans le cas contraire, vous risquez
d'endommager l'appareil et/ou le véhicule. En cas de
doute, consultez votre revendeur Alpine.
• L'unité principale doit être fixée à moins de 35 degrés du
plan horizontal, de l'arrière vers l'avant.
Moins de 35°
1
Capuchon de
caoutchouc (fourni)
Support
Boulon à six
pans
(fourni)
Gaine de
Tableau de
montage
bord
(fournie)
Plaques de compression*
Cet appareil
* Si la gaine de montage installée n'épouse pas bien la
forme du tableau de bord, vous pouvez plier légèrement
les plaques de compression pour remédier au problème.
ALPINE UTE-80B 68-24567Z23-A (EN/DE/FR)
