6 Elektrischer Anschluss
6.6.3

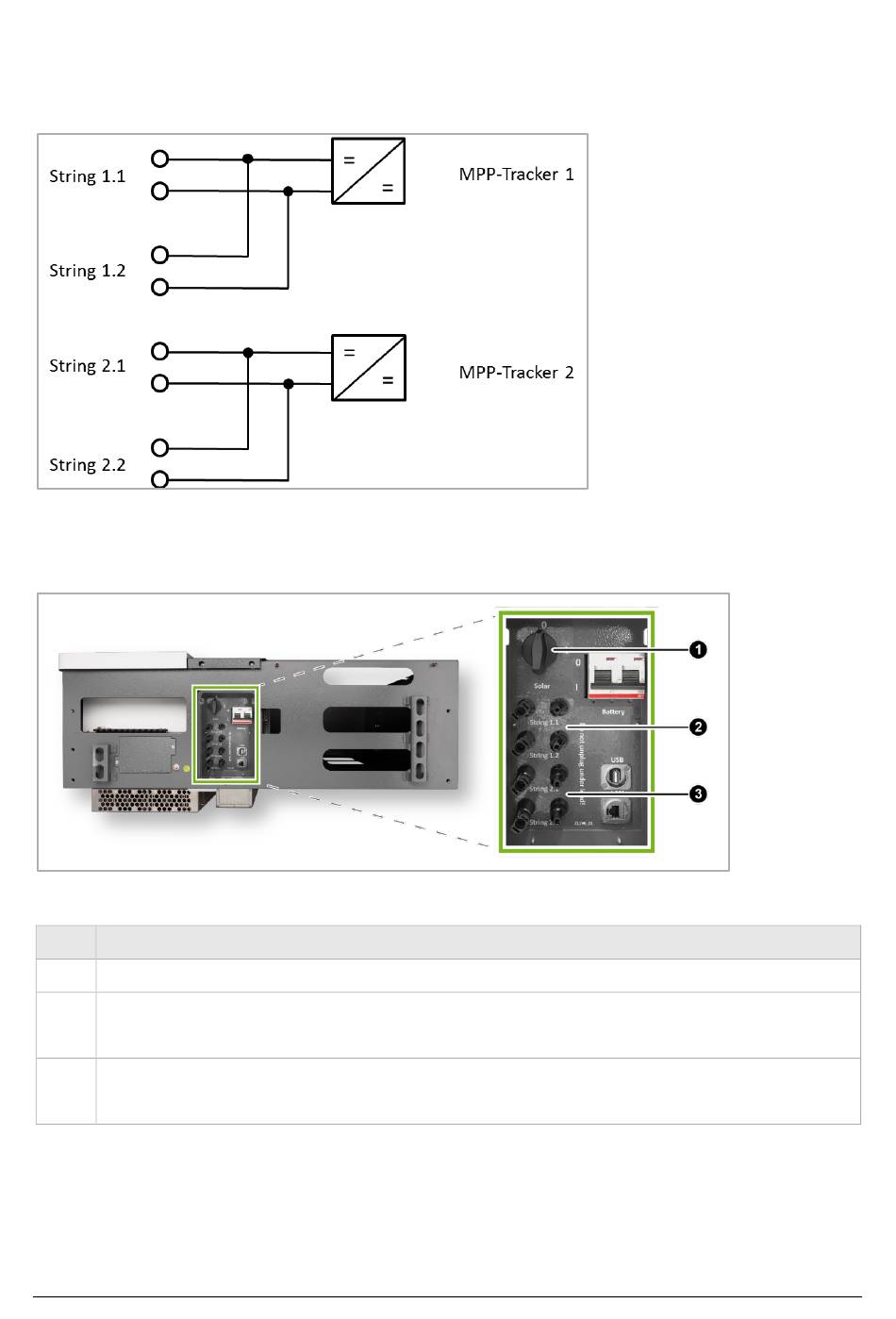

Interne Stringverschaltung der 2 MPP-Tracker – Schema
Abb. 44: Schema Stringverschaltung MPP-Tracker
6.6.4
PV-Strings an das Gerät anschließen
Abb. 45: Unterseite Gerät | DC-Trennschalter und PV-Strings (Abbildung zeigt S10 E)
Pos.
Benennung
[1]
DC-Trennschalter
[2]
MPP-Tracker 1:
String 1.1 / String 1.2
[3]
MPP-Tracker 2:
String 2.1 / String 2.2
