SCHRITT 13 - Zusammen- und Einbau des Fensters

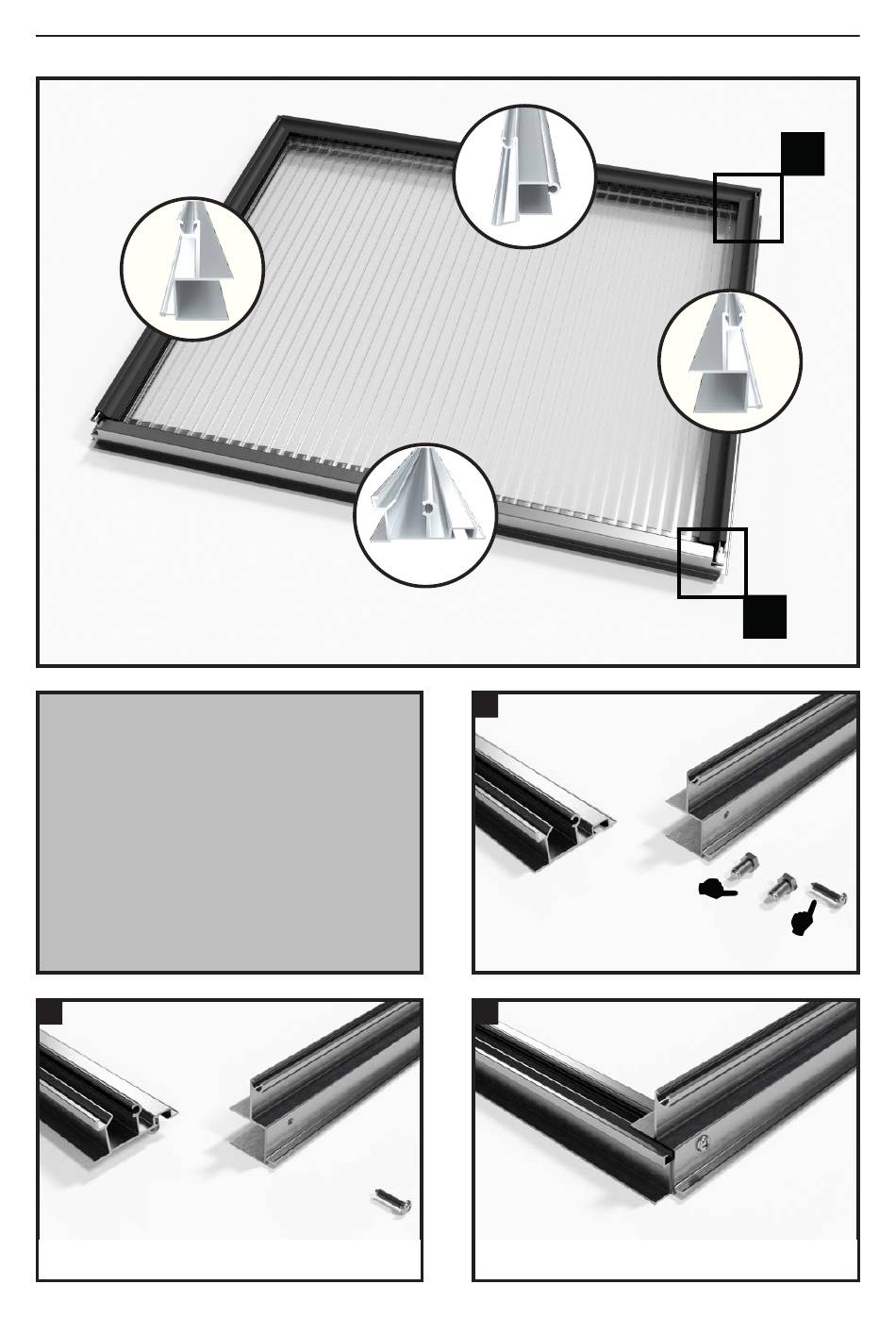

Im folgenden Bauabschnitt wird das Fenster zusam-
mengestellt.
Hinweis: Die in Abbildung 1a abgebildeten Schrauben
M6/12 werden nur einmal benötigt und daher nur auf
einer Seite in den Schraubenkanal eingeführt.
Nach dem Zusammenbau wird das Fenster in den First
eingeschoben. WICHTIG: Schieben Sie das Fenster vom
Ende des Firstprofiles an die gewünschte Position.
1b
Führen Sie die beiden Schrauben M6x12 in das untere
Fensterprofil.
Schritt 14 - Fensterzusammen- und Einbau
1a
Werden nur auf einer Seite
1c
Stecken Sie das seitl. Fensterprofil auf das untere Fensterprofil
und verschrauben Sie es mit der Blechschraube 4,8 x 22 mm.
1
eingeführt!
Blechschraube Blechschraube
4,8 x 22 mm 4,8 x 22 mm
