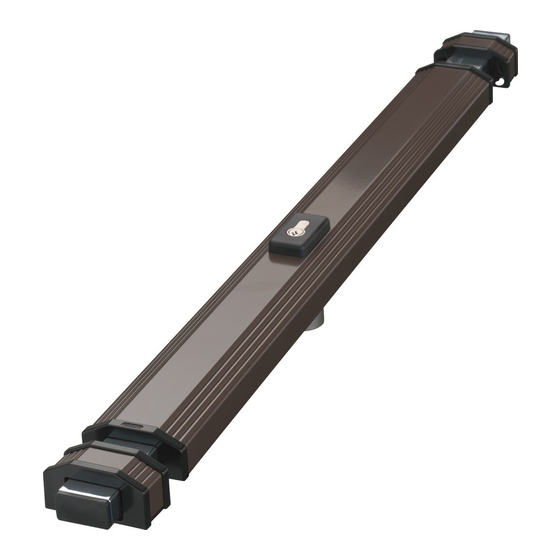

- Seite 1 PR 1800 Montage- und Bedienungsanleitung Panzerriegel ABUS - Das gute Gefühl der Sicherheit www.abus.de...
-
Seite 2: Packungsinhalt
➠ Packungsinhalt... - Seite 3 Abb. 1:...
- Seite 4 Packungsinhalt Packungsinhalt des PR 1800 in Standardausführung (s. Abb. 1): Pos. Bezeichnung 1 St. Panzerriegel PR 1800 1 St. Abdeckung zum PR 1800 2 Sets Kunststoffunterlagen 2 St. Schließkästen 1 St. Mauerabdeckung Kunststoff 1 St. Zylinderrosette 3 St. Schlüssel für Profilzylinder Packungen mit Kleinmaterial 2 St.
-
Seite 5: Montage- Und Bedienungsanleitung Für Abus Panzerriegel Pr 1800
PA 1018 (Befestigungsset für nach außen öffnende Tür) Schlosskörperunterlage, schwarz oder weiß II. Allgemeine Hinweise Der ABUS Panzerriegel PR 1800 gibt Ihnen zusätzlichen Schutz gegen unberechtigtes Eindringen in Ihre Räume. Es eignet sich für alle gängigen Türen aus Holz, Metall und Kunststoff. - Seite 6 III. Einsatzmöglichkeiten des PR 1800, einschl. Sonderzubehör Der PR 1800 eignet sich für alle nach innen und außen öffnenden Falz- und Stumpftüren, DIN rechts und DIN links angeschlagen (s. Abb. 2). Die Auflagefläche des PR 1800 ist flach. Bei Türen mit Leistenbesatz usw.
- Seite 7 Abb. 2: Abb. 3 a Abb. 3 b PR 1800 PR 1800 PR 1800...
- Seite 8 Befestigung der Schließkästen auf Türrahmen. • Befestigungsset PA 1018: ist für Montage an nach außen öffnender Tür unbedingt erforderlich. • Schlosskörperunterlage PR 1800: 15 mm dick für Montage an nach außen öffnender Tür oder an Tür mit Leistenbesatz.
- Seite 9 IV. Werkzeugbedarf • Diverse Schlitz- und Kreuzschlitzschraubendreher • Bohrmaschine für Holz, Metall und Mauerwerk • Metallbohrer (auch bei Holz verwenden): Ø 4, Ø 8 und Ø 10 mm zusätzlich bei Metalltür: Ø 2,5 und Ø 4,5 mm bei Holztür: Ø 3,5 mm •...
- Seite 10 Bei Türblattstärken ab 48 mm und/oder, wenn der Profilzylinder zu einer Schließanlage passen soll, muss der Standard-Profilzylinder des PR 1800 ausgewechselt werden. Das gleiche gilt, wenn das PR 1800 ohne „Schließmöglichkeit von außen“ montiert werden soll. 1. Neuen Profilzylinder entsprechend EN 1303 DIN 18 252 sowie ggf.
- Seite 11 Abb. 4 a: Abb. 4 b: Abb. 4 c: r 1 0 Distanzscheiben...
- Seite 12 2. Bei eingeschlossenen Riegeln Zylinder entsprechend Abb. 5 in angegebener Reihenfolge ausbauen. Die beiden Zahnradteile (30) vom Profilzylinder abnehmen. Schmierung der Zahnradteile nicht entfernen. Anschlagschrauben (31), (32), (33) eine Umdrehung lösen. 3. Gewindestift entsprechend Abb. 6 vom Standard-Profilzylinder in den neuen Profilzylinder umwechseln. Der Gewindestift muss auf beiden Seiten gleich weit herausstehen.
- Seite 13 Abb. 5: Abb. 6: Abb. 7: Abb. 8: Abb. 9:...
- Seite 14 Abb.11/12 an die Schließnase des Zylinders legen und alle Teile entsprechend Abb.12 in den Schlosskörper einbauen. Montagehinweis: Schriftzug ABUS auf den Zahnradteilen (30) muss vollständig lesbar sein. Wenn die Verzahnungen nicht übereinstimmen, Schlüssel einstecken und bis zur Übereinstimmung in angegebene Richtung drehen.
- Seite 15 Abb. 10: Abb. 11: Abb. 12: Abb. 13: 2 mm 2 mm 2 mm...
- Seite 16 Tür einwandfrei schließt. Bevor Sie die nachfolgend beschriebenen Arbeiten durchführen, prüfen Sie bitte, ob Ihr PR 1800 auf das Türblatt passt und in voll ausgeschlossenem Zustand (2 Schlüsselumdrehungen) auch rechts und links im Bereich der Türzarge genügend Raum vorhanden ist.
- Seite 17 Maß X in unterlegten Feldern (Richtwerte) Schloss- Türblattbreite in mm körper- länge 950 1000 1050 1100 1150 1200 1800 1850 1900 1950 1000 Tabelle 3 Abb. 14: Ø 42– 45 mm Ø 55– 58 mm bei PZS 1000...
- Seite 18 Hinweis: Wenn die Montage der Panzerplatte PZS 1000 (Sonderzubehör) vorgesehen ist, so montieren Sie diese bitte jetzt, bevor Sie mit der Montage des PR 1800 fortfahren (Montageanleitung liegt der PZS 1000 bei). Montage der Schließkästen 5. Vor Montage der Schließkästen Abdeckhauben (40) entsprechend Abb.17 entfernen.
- Seite 19 Abb. 15: Ø 4,8 x 32 mm Ø 4,8 x 32 mm Abb. 16: Abb. 17: Ø 2,9 x 9,5 mm Abb. 18 a: Abb. 18 b:...
- Seite 20 7. Riegel durch zwei Schlüsselumdrehungen ausschließen und Schlüssel abziehen. Feststellschrauben (41) entsprechend Abb.19 a drei Umdrehungen lösen. Riegel von Hand bis in Endlage weiter herausziehen und Schließkasten aufstecken. 8. Montageposition der Schließkästen festlegen. Es gilt: a) Auf festen Untergrund und gute Befestigungsmöglichkeiten achten.
- Seite 21 Abb. 19 a: min. 120 mm max. 240 mm min. 160 mm max. 120 mm Abb. 19 b: Abb. 19 c: 65 –120 mm mind. 10 mind. 10 mm Abb. 20:...
- Seite 22 11. Befestigen der Schließkästen ohne/mit Kunststoffunterlagen (jedoch ohne Anschraubplatte) Abb. 21. Schließkasten (5) an vorgesehene Montageposition anhalten. Die Position der beiden angrenzenden Schraubenlöcher anzeichnen und vorbohren (Stein Ø 8 mm, Holz Ø 3,5 mm, Metall Ø 4 mm), ggf. Dübel einsetzen. Schließkasten, ggf.
- Seite 23 Abb. 21: 8 mm Ø 4,8 x 60 mm Ø 10 x 120 mm Abb. 22: Ø 8 mm Ø 5,5x 60 mm M8 x 35 Falzstärke 14 –19 mm (M8 x 60 ab Falzstärke 19 mm, Schraube kürzen) Ø 10 x 120 mm...
- Seite 24 Dübellöcher bohren. Abdeckplatte und Mauerabdeckung festschrauben. Hinweis: Bevor die nachfolgenden Montageschritte durchgeführt werden, alle Funktionen überprüfen: Lässt sich das PR 1800 ein- wandfrei aus- und einschließen? Ist das Zusammenspiel zwischen Schlüssel und Zylinder in Ordnung? Kommt es bei eingeschlos- senen Riegeln und Öffnen der Tür auf der Bandseite zu keinen...
- Seite 25 15. Abdeckstopfen (24) an Innensechskant der Schrauben M8 einschlagen. Abdeckkappen (17) aufdrücken (Abb. 22). 16. Bei Türen mit Glaseinsatz Abdeckstopfen A, B und C mit leichten Hammerschlägen eintreiben (Abb. 25). A = Ø 5,1 x 3,3 mm B = Ø 4,1 x 6,5 mm C = Ø...
- Seite 26 Hierzu Schlüssel in Profilzylinder stecken und Riegel bis zum Anschlag durch zwei Schlüsselumdrehungen ausschließen. 2. Vor dem Öffnen der Tür muss das PR 1800 umgekehrt durch zwei Schlüsselumdrehungen bis zum Anschlag eingefahren werden. 3. Ihr Panzer-Riegelschloss PR 1800 ist wartungsfrei und bedarf keiner Schmierung.
- Seite 27 Hinweise zu ABUS Sonderzubehör für Panzer-Riegelschlösser (im Handel erhältlich) Dem Sonderzubehör liegen jeweils ausführliche Montageanleitungen bei. PZS 1000 Panzerplatte zur Sicherung des Schließzylinders. Die Panzerplatte PZS 1000 deckt den Schließzylinder Ihres Panzer- Riegelschlosses ab. Daraus ergibt sich ein weiterer Schutz gegen Aufbruchversuche an Ihrer Tür.
- Seite 28 PV 1820 Befestigungsset mit Durchgangsverschraubung zur Befestigung der Schließ- kästen von Panzer-Riegelschlössern am Türrahmen oder auf der Wand. Details zum PV 1820 siehe nebenstehende Abbildung. Es wird eingesetzt, wenn die Schließ kästen auf dem Türrahmen oder der Wand nicht stabil befestigt werden können. Die Außenabdeckung ist sichtbar, pro Schließkasten ein PV 1820 verwenden.
- Seite 29 PA 1018 Befestigungsset für nach außen öffnende Tür. Das Befestigungsset PA 1018 ist bei nach außen öffnender Tür unbe dingt erforderlich. Es handelt sich um eine Durchgangsverschraubung, mit der das Panzer-Riegelschloss stabil auf dem Türblatt befestigt wird. Die Montage erfolgt entsprechend nebenstehender Abbildung. Bei Türblattdicke über 80 mm längere Schrauben beschaffen: DIN 7984 –...
- Seite 30 Die Schlosskörperunterlage ist 15 mm dick und wird für die Montage an nach außen öffnender Tür oder an Tür mit Leistenbesatz benötigt. Für die Standardausführung des PR 1800 ist die Schlosskörperunterlage PR 1800 in weiß oder schwarz erhältlich. Für PR 1800 in Sonderlänge: Schlosskörperunterlage Verlängerung PR 1800 beschaffen.
- Seite 32 Made in Germany Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. ABUS © 1/2009 Mat.-Nr. 390051...
