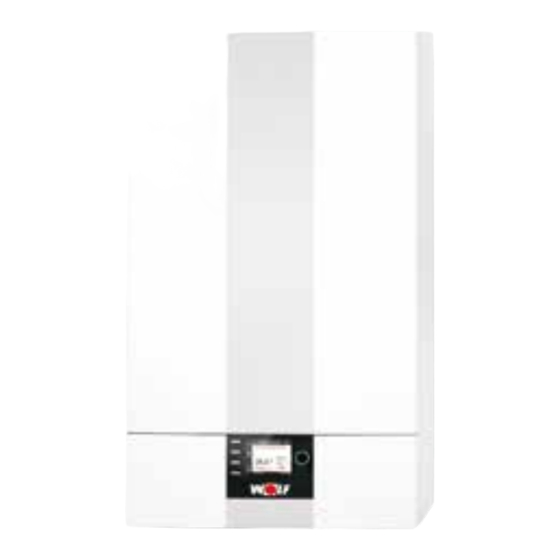

Wolf CGB-2-38 Installations- Und Wartungsanleitung Für Die Fachkraft
Gasbrennwerttherme
Vorschau ausblenden
Andere Handbücher für CGB-2-38:
- Bedienungsanleitung (88 Seiten) ,
- Betriebsanleitung für den benutzer (20 Seiten) ,
- Montageanleitung (20 Seiten)
Verwandte Anleitungen für Wolf CGB-2-38
Inhaltszusammenfassung für Wolf CGB-2-38
- Seite 1 Wartungsanleitung für die Fachkraft GASBRENNWERTTHERME CGB-2-38/55 Gasbrennwerttherme Deutsch | Änderungen vorbehalten! 8616185_202010...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung ..........................06 Kontrolle Störmeldungen ......................07 Meldungshistorie im AM oder BM-2 ......................07 Wärmeerzeuger ausschalten ........................07 Beschreibung ..........................08 Aufbauschema Gasbrennwerttherme CGB-2-38 / CGB-2-55 ..............08 Wartung vorbereiten ......................... 09 Erforderliches Werkzeug und Material ....................... 09 5.1.1 Werkzeuge ..............................09 5.1.2... -
Seite 3: Zu Diesem Dokument
Zu diesem Dokument Zu diesem Dokument ► Dieses Dokument vor Beginn der Arbeiten lesen. ► Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für die Gasbrennwerttherme CGB-2-38/55. Zielgruppe Dieses Dokument richtet sich an den Fachhandwerker für Gas- und Wasserinstallationen, Heizungs- und... -
Seite 4: Warnhinweise
Bedeutet, dass Sachschäden auftreten können. Tab. 1.2 Bedeutung Warnhinweise Aufbau von Warnhinweisen Warnhinweise sind nach folgendem Prinzip aufgebaut: SIGNALWORT Art und Quelle der Gefahr! Erläuterung der Gefahr. ► Handlungsanweisung zur Abwendung der Gefahr. Abkürzungen Kaltwasser Speicherladepumpe Warmwasser 04 | WOLF GmbH 8616185_202010... -
Seite 5: Sicherheit
Sicherheits- und Überwachungseinrichtungen nicht entfernen, überbrücken oder in anderer Weise außer Funktion setzen. Den Wärmeerzeuger nur in technisch einwandfreiem Zustand betreiben. Störungen und Schäden, die die Sicherheit beeinträchtigen oder beeinträchtigen können, umgehend und fachmännisch beheben. ► Schadhafte Bauteile Wärmeerzeugers durch Original WOLF-Ersatzteile ersetzen. Allgemeine Sicherheitshinweise GEFAHR Elektrische Spannung! Todesfolge durch Stromschläge. -
Seite 6: Übergabe An Den Anlagenbetreiber
– Jährliche Inspektion und Wartung nur durch einen Fachhandwerker durchführen lassen. – Abschluss eines Inspektions- und Wartungsvertrags mit einem Fachhandwerker empfehlen. – Instandsetzungsarbeiten nur durch einen Fachhandwerker durchführen lassen. – Nur Original-WOLF-Ersatzteile verwenden. – Keine technischen Änderungen am Wärmeerzeuger oder an regelungstechnischen Bauteilen vornehmen. -
Seite 7: Kontrolle Störmeldungen
Meldungshistorie aufgerufen werden. Dazu Drehknopf drücken, Fachmann wählen, Code 1111 eingeben und „Meldungshistorie“ aufrufen. Es werden die letzten 40 Störungsmeldungen beim BM-2 und 20 Störmeldungen beim AM-Modul angezeigt, die der Fachkraft Wartungshinweise geben können. Abb. 3.1 Mögliche Regelungsmodule Wärmeerzeuger ausschalten ► Wärmeerzeuger am Betriebsschalter ausschalten. 8616185_202010 WOLF GmbH | 07... -
Seite 8: Beschreibung
19 Isolierring Verdränger Edelstahl-Kondensatwanne 20 Verdrängerkörper Kesseltemperaturfühler 21 Heizwasserwärmetauscher Drucksensor 22 Brenner 23 Ionisationselektrode Anschluss Sicherheitsventil 10 Heizungsvorlauf 24 Rückströmverhinderer 11 Kondenswassersiphon 25 Brennkammerdeckel STB 12 Gaszuleitung 26 Zündelektrode 13 Heizungsrücklauf 27 Schauglas 14 Gaskombiventil 28 Brennkammerdeckel 08 | WOLF GmbH 8616185_202010... -
Seite 9: Wartung Vorbereiten
Werkzeuge Pos. Benennung Art.‑Nr. Wartungsset 8616224 Tritt Messgerät für die BImSchV-Messung Tab. 5.1 Wartungswerkzeuge 5.1.2 Material WOLF GmbH empfielt, die folgenden Teile beim Serviceeinsatz mitzuführen: Pos. Benennung Art.‑Nr. Lippendichtung Brennkammer 391053799 Abgastemperaturfühler 274524399 Brennkammertopf D221 8616221 Dichtung Siphonanschluss 8616644 SD Karte BM-2 Firmware 2747439 Tab. -
Seite 10: Gaszufuhr Schließen
Wartung vorbereiten 5.1.4 Gaszufuhr schließen Abb. 5.2 Gashahn schließen Wärmeerzeuger Gehäuse öffnen 5.2.1 Regelungsdeckel öffnen Abb. 5.3 Regelungsdeckel öffnen ► Regelungsdeckel rechts fassen und zur Seite klappen. 10 | WOLF GmbH 8616185_202010... -
Seite 11: Frontverkleidung Öffnen
Frontverkleidung öffnen ► Schrauben links und rechts an Frontverkleidung lösen. ► Frontverkleidung nach oben aushängen und abnehmen. 5.2.3 Gerätedeckel abnehmen Abb. 5.5 Gerätedeckel abnehmen ► Verrastungen vorne lösen. ► Deckel anheben und nach vorne aushängen. 8616185_202010 WOLF GmbH | 11... -
Seite 12: Brennkammer Öffnen
Abb. 5.6 Gasleitung öffnen ► Überwurfmutter (1) öffnen. ► Dichtung entsorgen. 5.3.2 Anschlusskabel Brennkammerdeckel lösen Abb. 5.7 Anschlusskabel Brennkammerdeckel lösen ► Stecker Gebläseanschluss (1) abziehen. ► Anschluss der Zünd- und Ionisationselektrode sowie STB-Anschluss (2) trennen. 12 | WOLF GmbH 8616185_202010... -
Seite 13: Schrauben Brennkammerdeckel Lösen
Schrauben Brennkammerdeckel lösen Abb. 5.8 Schrauben Brennkammerdeckel lösen ► Schrauben (1) des Brennkammerdeckels lösen (nicht entfernen). 5.3.4 Brennkammerdeckel abheben Abb. 5.9 Brennkammerdeckel abheben ► Brennkammerdeckel drehen und nach oben herausziehen. ► Isolierstein und Elektroden nicht beschädigen. 8616185_202010 WOLF GmbH | 13... -
Seite 14: Wartung
Sichtkontrolle Sichtkontrolle Brenner Abb. 6.1 Sichtkontrolle Brenner ► Isolierstein (1) auf Beschädigungen kontrollieren. ► Brenner (2) auf Beschädigungen und Ablagerungen kontrollieren. ➠ Ablagerungen mit einem feuchten Tuch oder vorsichtig mit einer Bürste für Edelstahl reinigen 14 | WOLF GmbH 8616185_202010... -
Seite 15: Austausch Komponenten
► Isolierstein (3) nach unten ziehen. ► Schrauben (1) am Brennerflansch lösen. ► Brenner inkl. Brennerdichtung abnehmen. ► Brennerdichtung (2) erneuern. ► Nach Brennertausch die Schrauben (1) und (4) mit 5 Nm Drehmoment anziehen. Nur WOLF Original Ersatzteile verwenden! 8616185_202010 WOLF GmbH | 15... -
Seite 16: Elektroden Austauschen
Abb. 6.3 Elektroden austauschen ► Bei jeder Wartung zu tauschen: – Zündelektrode (1). – Ionisationselektrode (2). – Dichtungen (3). – Schrauben (4) (5). Nur WOLF Original Ersatzteile aus dem Wartungsset verwenden! 6.2.3 Abstände Ionisationselektrode 8 mm (+/-1) 3 mm Abb. 6.4 Abstände Ionisationselektrode... -
Seite 17: Abstände Zündelektrode
Wärmetauscher reinigen 6.3.1 Brennkammertopf ausbauen (Bei Bedarf) Abb. 6.6 Brennkammertopfoberteil ► Zentrale Schraube (1) am Brennkammertopf-Oberteil (2) lösen. ► Brennkammertopf-Oberteil (2) an Schraube (1) herausziehen. 6.3.2 Isolierring herausnehmen Abb. 6.7 Isolierring herausnehmen ► Isolierring (1) herausnehmen. 8616185_202010 WOLF GmbH | 17... -
Seite 18: Brennkammertopf-Unterteil Ausbauen
Abb. 6.9 Wärmetauscher reinigen ► Wärmetauscher (1) mit Kunststoffbürste reinigen und mit Wasser ausspülen Kunststoff-Reinigungsbürste ist im Lieferumfang des Wärmeerzeugers enthalten. HINWEIS Unsachgemäßes Reinigen! Lebensdauer wird verkürzt. ► Keine chemischen Reinigungsmittel verwenden. ► Keine Metallbürsten verwenden. 18 | WOLF GmbH 8616185_202010... -
Seite 19: Brennkammer Zusammenbauen
► Brennkammerdeckel (4) auf die Brennkammer setzen. ► Gasdrosselblende (siehe Tab. 6.1) kontrollieren. ► Neue Gasdichtung einsetzen (2) und Überwurfmutter anziehen. ► Stecker der Zünd- und Ionisationselektrode, STB und Gebläse anschließen, siehe Abb. 5.7. ► Brennkammerdeckel mit Schrauben (3) befestigen. 8616185_202010 WOLF GmbH | 19... -
Seite 20: Siphon Reinigen
Ausströmende Abgase! Ersticken und Gefahr von schweren bis lebensgefährlichen Vergiftungen. ► Siphon vor der Inbetriebnahme mit Wasser füllen! ► Siphon (1) reinigen, neu befüllen und wieder montieren. Betriebsanleitung für die Fachkraft CGB-2-38/55 Gasbrennwerttherme ► Anweisungen befolgen. 20 | WOLF GmbH 8616185_202010... -
Seite 21: Gerätedeckel Und Frontverkleidung Montieren
Anlagendruck unter 1,5 bar: ► Wasser nachfüllen. ► Vordruck am Ausdehnungsgefäß prüfen. ► Gashahn öffnen. ► Sicherung einschalten. ► Betriebsschalter drücken. Wartung abschließen 6.7.1 Abgasmessung Betriebsanleitung für die Fachkraft CGB-2-38/55 Gasbrennwerttherme ► Anweisungen befolgen. ► Verkleidung montieren. 8616185_202010 WOLF GmbH | 21... -
Seite 22: Software Update Bedienmodul Bm-2 Durchführen
► Anweisungen der Anleitung befolgen. Alternativ: ► Abb. 7.1 QR Code Link zur Videoanleitung folgen. Abb. 7.1 QR Code Link zur Videoanleitung ► Verkleidung montieren. ► Bei Bedarf individuelle Einstellungen neu eingeben. ✔ Wartung abgeschlossen. 22 | WOLF GmbH 8616185_202010... -
Seite 23: Wartungsprotokoll
°C °C Kohlendioxidgehalt (CO oder Sauerstoffgehalt (O Kohlenmonoxydgehalt (CO) Abgasverlust Wartungsanzeige abfragen und Fehlerhistorie quittieren Update BM-2 auf FW 2.90 oder höher durchführen (siehe Kurzbedienungsanleitung Software Update BM-2) Wartungsmeldung quittieren Wartung bestätigen (Firmenstempel, Datum, Unterschrift) 8616185_202010 WOLF GmbH | 23... - Seite 24 WOLF GmbH | Postfach 1380 | D-84048 Mainburg Tel. +49.0.87 51 74- 0 | Fax +49.0.87 51 74- 16 00 | www.WOLF.eu...
