ICDM-RX/MOD Modbus/TCP – Handbuch
A.2.2.6. Definieren von Modbus/TCP-Steckplatz/Index und IP-Adresse des ICDM-RX/MOD

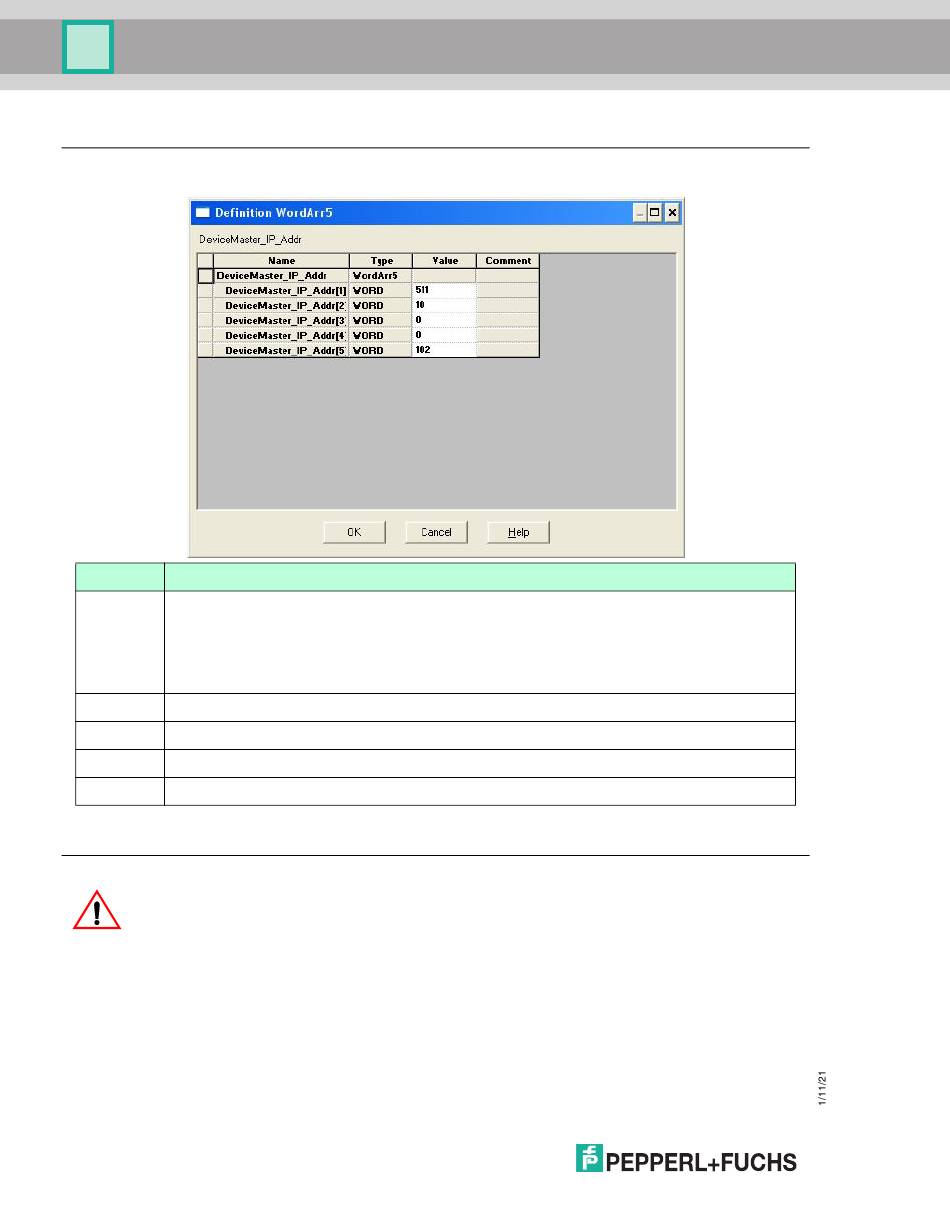

Der folgende Bildschirm zeigt das in allen Concept-Modbus/TCP-Nachrichten verwendete AddrFld (Adressfeld).
Wobei gilt
: Der erste Eintrag (511 oder 1FF hex) kennzeichnet Folgendes:
•
Das LS-Byte muss 255 (FF hex) sein, um dem ICDM-RX/MOD anzuzeigen, dass es sich
um serielle Raw-/ASCII-Daten handelt.
•
MS-Byte: Momentum-SPS = 1
Byte 1
•
Quantum-SPS = Steckplatznummer der Ethernet-Karte
•
Compact-SPS = Steckplatznummer der Ethernet-Karte
Byte 2
MS-Byte der IP-Adresse.
Byte 3
Zweites Byte der IP-Adresse.
Byte 4
Drittes Byte der IP-Adresse.
Byte 5
LS-Byte der IP-Adresse.
A.2.3. Concept-Beispielprogramme
Haftungsausschluss:
Demonstrationszwecken bereit. Sie dienen ausschließlich als Beispiel für eine Loopback-
Demonstration in einer geregelten Laborumgebung. Sie sind nicht für den Einsatz in
Produktionsumgebungen vorgesehen und funktionieren möglicherweise nicht auf allen
Vorsicht
SPS-Systemen korrekt. Comtrol übernimmt keine Garantie für diese Beispielprogramme
oder Teile davon. Der Benutzer übernimmt die gesamte Haftung für Änderungen an
geänderten Beispielprogrammen und deren Verwendung.
Die folgenden SPS-Programme sind in der freigegebenen Binärdatei enthalten. Sie wurden für die Verbindung
mit einem ICDM-RX/MOD mit einem Port oder Port eins eines ICDM-RX/MOD mit zwei oder vier Ports
entwickelt. Für die Verbindung mit zusätzlichen Ports an einem ICDM-RX/MOD mit zwei oder vier Ports ist eine
zusätzliche Programmierung erforderlich.
Anmerkung: Die folgenden Beispielprogramme wurden mit der Concept-Version 2.6 und einer Momentum-
SPS von Schneider Electric entwickelt.
104
Comtrol stellt die SPS-Programmbeispiele nur zu
