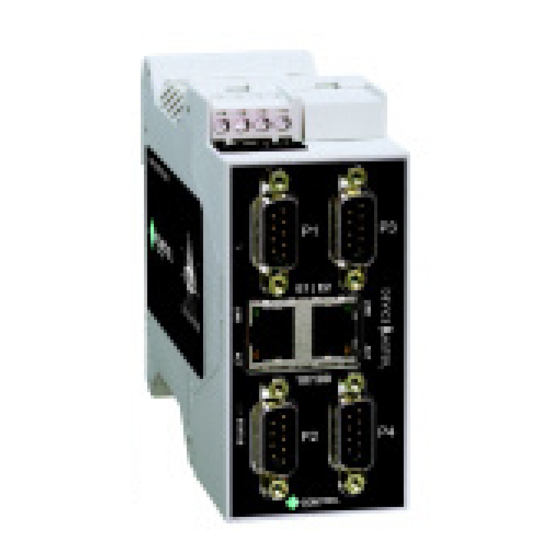

- Seite 1 Fabrikautomation HANDBUCH ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Referenz für Filterung und Datenextraktion...
- Seite 2 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Bezüglich der Lieferung von Produkten ist die aktuelle Ausgabe des folgenden Dokuments maßgeblich: Die neueste Version der Allgemeinen Lieferbedingungen für Produkte und Dienstleistungen der Elektroindustrie, veröffentlicht durch den Zentralverband...
-
Seite 3: Inhaltsverzeichnis
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Inhaltsverzeichnis Inhaltsverzeichnis 1. Einleitung ........................5 1.1. Unterstützte Produkte ........................5 1.2. Übersicht............................5 1.3. Datentypdefinitionen ........................5 2. Datenextraktions-/Filterungsprozess ................6 2.1. Übersicht............................6 2.2. Definition der Filterungskriterien ....................7 2.3. - Seite 4 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Inhaltsverzeichnis...
-
Seite 5: Einführung
Einfach gesagt: Was in einer Programmiersprache auf hoher Ebene relativ einfach zu programmieren ist, kann in einem Kontaktplan sehr komplex sein. Die Filterungs- und Datenextraktionsfunktionen im ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP dienen dazu, diese Probleme bei Zeichenketten-, RFID- und Barcode-Daten zu lösen. -
Seite 6: Datenextraktions-/Filterungsprozess
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Übersicht 2. Datenextraktions-/Filterungsprozess 2.1. Übersicht Die Datenextraktions- und Filterungsprozesse bieten gemeinsam folgende Funktionen: • Zeichenkettenfilterung für Raw-/ASCII-Daten mit bis zu 128 Bytes Länge. • Extraktion und Filterung von RFID-Daten. -
Seite 7: Definition Der Filterungskriterien
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Definition der Filterungskriterien 2.2. Definition der Filterungskriterien Die Filterungskriterien werden als Parameter definiert, die beim Filterungsvorgang verwendet werden. Serielles/ Seriell oder Gateway Ethernet-Gerät Ethernet/IP Ethernet TCP/IP (Gefilterte Nachrichten) (Viele Nachrichten) -
Seite 8: Extraktion Und Filterung Von Rfid-Daten
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Extraktion und Filterung von RFID-Daten 2.3. Extraktion und Filterung von RFID-Daten Die folgenden Grafiken beschreiben den gesamten Prozess der Extraktion und Filterung von RFID-Daten. -
Seite 9: Extraktion Und Filterung Von Barcode-Daten
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Extraktion und Filterung von Barcode-Daten 2.4. Extraktion und Filterung von Barcode-Daten Die folgende Grafik beschreibt den gesamten Prozess der Extraktion und Filterung von Barcode-Daten. -
Seite 10: Rfid-Datenextraktion Und Sps-/Anwendungsschnittstelle
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP RFID-Datenformate 3. RFID-Datenextraktion und SPS-/ Anwendungsschnittstelle Beim Extrahieren von RFID-Daten werden die verschiedenen Parameter aus Transpondern im UPC/EAN- Format extrahiert. Das Verfahren wurde entwickelt, um die Programmierung von SPS und Anwendungen erheblich zu vereinfachen. - Seite 11 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP PLC RFID Data Format Beschreibung des SPS-RFID-Datenformats Felder Datentyp (Fortsetzung) Seriennummer, extrahiert aus Transponderdaten. Je nach Codierungsschema kann dieses Feld die Serial Number UINT[2] Seriennummer oder die individuelle Asset-Referenz enthalten.
- Seite 12 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Application RFID Data Format 3.1.2. Application RFID Data Format Wenn die Anwendungsschnittstelle im RFID-Filterungsmodus arbeitet, haben alle an die Anwendung gesendeten Daten das folgende Format: Feld Datentyp Beschreibung Firmencode, extrahiert aus Transponderdaten. Je nach...
- Seite 13 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Application RFID Data Format Antenna Number Tag Data Length 4,H3014006860E511000001CE8C Tag Data (ASCII-Zeichen)
-
Seite 14: Unterstützte Rfid-Lesegerätformate
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Unterstützte RFID-Lesegerätformate 3.2. Unterstützte RFID-Lesegerätformate Der ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP unterstützt mehrere RFID-Lesegerätformate. • Diese Formate können auf den Webseiten ausgewählt werden und sind für das betreffende Lesegerät nicht unbedingt inklusive. -
Seite 15: Epcglobal-Formate
In der EPCglobal-Spezifikation sind insgesamt 13 Codierungsschemata und mehrere Unterformate aufgeführt, in denen die verschiedenen Datenfelder wie Unternehmen, Produkt, Standort und Seriennummern dargestellt werden. Der ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP sendet die Daten für jedes Codierungsschema an die SPS und/oder die Anwendung und richtet sich dabei nach der folgenden Tabelle: Encoding Zugehörige RFID-... -
Seite 16: Barcode-Datenextraktion Und Sps-/Anwendungsschnittstelle
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Schnittstellenformat für Barcode-Daten 4. Barcode-Datenextraktion und SPS-/ Anwendungsschnittstelle Die Barcode-Datenextraktion extrahiert die verschiedenen Parameter aus Barcodes im UPC/EAN-Format. Das Verfahren wurde entwickelt, um die Programmierung von SPS und Anwendungen zu vereinfachen. -
Seite 17: Barcode-Datenformat „To Application
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Barcode-Datenformat „To Application“ Beispiel: • Ein serieller ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP-Port arbeitet im Barcode- Filterungsmodus. Company-5/Product-5 • Das 12- bis 14-stellige Barcode-Standardformat ist festgelegt auf • Der folgende Barcode wird empfangen: „756727982906“... -
Seite 18: Unterstützte Upc/Ean-Formate
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Unterstützte UPC/EAN-Formate 4.2. Unterstützte UPC/EAN-Formate In der folgenden Tabelle sind die unterstützten UPC/EAN-Formate aufgeführt. Ziffern- Nummerierung- Firmen-/ Prüf- Format Beschreibung gesamt sziffern Produktziffern ziffern Format, das hauptsächlich in Nordamerika UPC-A verwendet wird. -
Seite 19: Filtern Von Konfigurationseinstellungen
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP 5. Filterung von Konfigurationseinstellungen Die Filterung ist der Prozess, mit dem der ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP die Anzahl ähnlicher empfangener Datennachrichten steuern kann, die an eine SPS und/oder Anwendung gesendet werden. -
Seite 20: Filterungsmodi
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Filterungsmodi 5.1. Filterungsmodi Die folgenden Einstellungen stehen für die Filterungsmodi in der SPS-Schnittstelle der Webseite zur Verfügung. Filterungs- Parameter der anwendbaren Beschreibung modi Filterungskriterien Überhaupt keine Filterung. Es gelten die None maximalen Paketgrößen. - Seite 21 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP RFID Antenna Grouping 5.2. RFID Antenna Grouping Diese Einstellung gilt nur für die RFID-Filterung und nur, wenn die Option Antenna Filtering aktiviert ist. Sie ermöglicht dem ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP das Filtern von RFID-Transpondern basierend auf Antennengruppierungen.
-
Seite 22: Barcode-Formate
Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Barcode Formats 5.4. Barcode Formats Diese Einstellungen definieren das Barcode- Standard-Barcode Format, das für Standard- und achtstellige UPC- Achtstelliger Barcode Webseitenschnittstelle Barcodes verwendet werden soll. Der Begriff Webseitenschnittstelle Standard... - Seite 23 Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP Discard Unknown RFID/Barcode Data Der Eintrag wird nach weiteren sechs Sekunden empfangen. Der Eintrag wird nach fünf Sekunden wieder an die SPS und/oder Anwendung gesendet, da er aus der Filterliste entfernt wurde.
