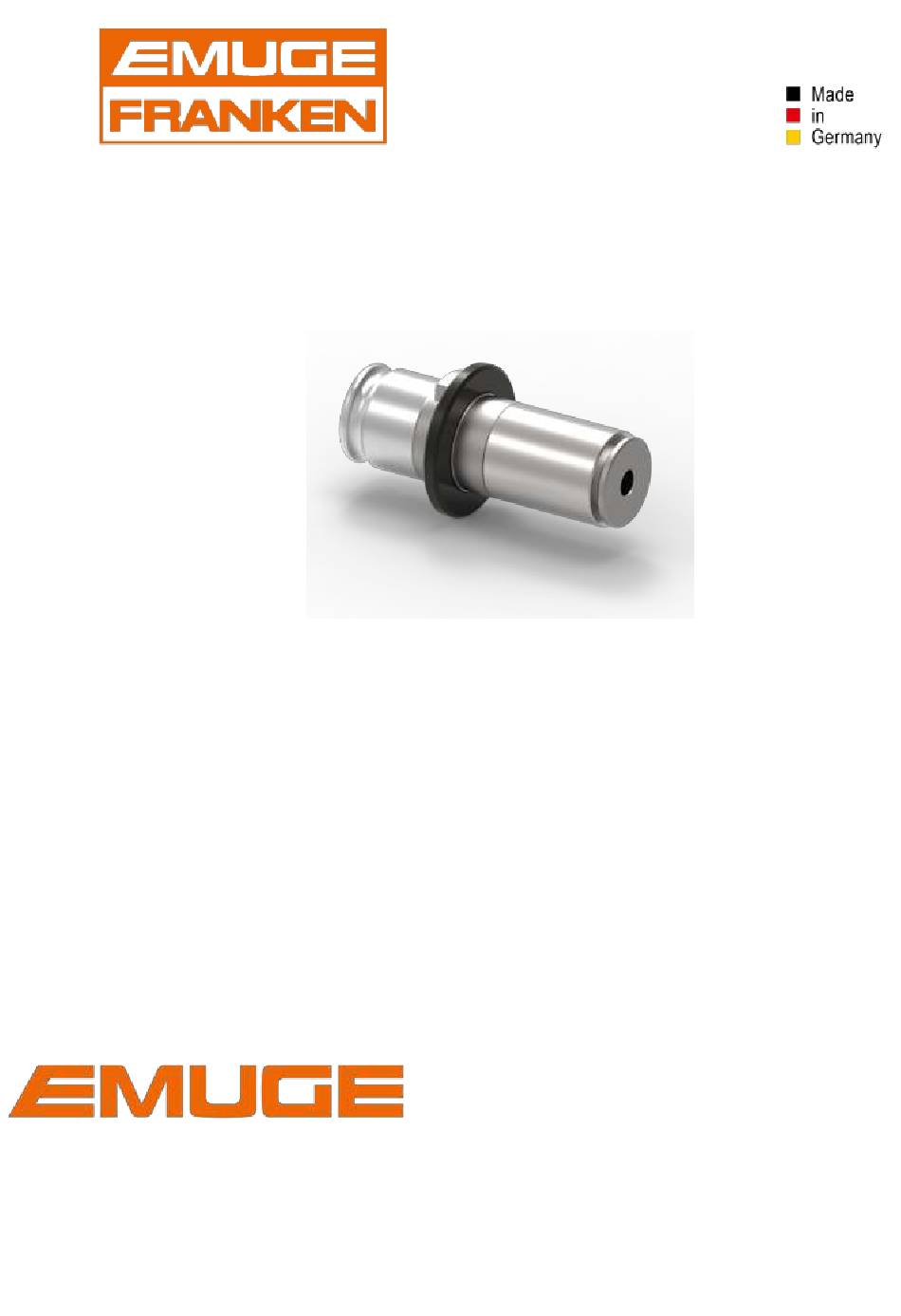

- Seite 1 EM 00 - L EM 01 - L EM 03 - L EM 04 - L EM 05 - L Schnellwechseleinsätze EM-L Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
EM-L Inhaltsverzeichnis: 1 Einsatzbereich, Sicherheitshinweise und technische Daten ..4 Einsatzbereich, bestimmungsgemäße Verwendung ......... 4 Sicherheitshinweise und Tipps ................. 5 Urheber- und Schutzrechte ................5 Abmessungen und technische Daten ............... 6 2 Inbetriebnahme der Schnellwechseleinsätze ........ 7 Auspacken ......................7 Gewindewerkzeug einsetzen ................ - Seite 3 EM-L Warnhinweise, Symbole In dieser Bedienungsanleitung werden folgende Symbole verwendet: Vorsicht Kennzeichnet besondere Hinweise, Ge- und Verbote, die zur Schadensverhütung wichtig sind. Beachten Sie die jeweiligen Hinweise! Hinweis Kennzeichnet Anwendungstipps und andere nützliche Informationen. Schnittdarstellung: Schnellwechseleinsatz EM-L Bedienungsanleitung Ausgabe: 01.04.2018...
-
Seite 4: Einsatzbereich, Sicherheitshinweise Und Technische Daten
1.1 Einsatzbereich, bestimmungsgemäße Verwendung Verwendung der Schnellwechseleinsätze: Zur Aufnahme von Gewindewerkzeugen nach: DIN oder ISO oder ASME Baumaßen In Schnellwechsel-Aufnahmen, EMUGE Typen: KSN/HD SFM/NP SFM-L SFM-L-DZ sowie kompatiblen Schnellwechsel-Aufnahmen anderer Hersteller. Die Schnellwechseleinsatzgröße wird von der eingesetzten Schnellwechsel- Aufnahmegröße vorgegeben. -
Seite 5: Sicherheitshinweise Und Tipps
Der gesamte Inhalt dieser Bedienungsanleitung unterliegt dem deutschen Urheberrecht. Jegliche Vervielfältigung, Bearbeitung, Verbreitung, Überlassung an Dritte - auch auszugsweise - und jede Art der Verwertung außerhalb der Grenzen des Urheberrechts bedürfen der schriftlichen Zustimmung der EMUGE GmbH & Co. KG. Bedienungsanleitung Ausgabe: 01.04.2018... -
Seite 6: Abmessungen Und Technische Daten
11,2-28 55-69 M22-M48 18-36 94-109 EM05-L M24-M48 18-31,5 95-105 Weitere Abmessungen entnehmen Sie bitte unserem EMUGE-Hauptkatalog. Größe wird von der verwendeten Schnellwechsel-Aufnahme vorgegeben. Spanndurchmesser wird durch das benötigte Gewindewerkzeug bestimmt. Einstecktiefe wird durch das eingesetzte Gewindewerkzeug vorgegeben. Bedienungsanleitung Ausgabe: 01.04.2018... -
Seite 7: Inbetriebnahme Der Schnellwechseleinsätze
EM-L 2 Inbetriebnahme der Schnellwechseleinsätze 2.1 Auspacken Schnellwechseleinsatz aus der Verpackung entnehmen Schnellwechseleinsatz mit einem Handlappen reinigen, um das Konservierungsöl zu entfernen Hinweis Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. Putzwolle, verwenden Der Schnellwechseleinsatz ist für den Einsatz betriebsbereit 2.2 Gewindewerkzeug einsetzen Vorsicht Entsprechenden Schnellwechseleinsatz für benötigtes Gewindewerkzeug wählen! -
Seite 8: Gewindewerkzeug Lösen
EM-L Anschließend den Schnellwechseleinsatz in die Schnellwechsel-Aufnahme einwechseln, wie in der Bedienungsanleitung der verwendeten Schnellwechsel- Aufnahme beschrieben. Hinweis Gewindewerkzeug kann auch nach oben beschriebenen Ablauf eingewechselt werden, wenn der Schnellwechseleinsatz in der Schnellwechsel- Aufnahme fixiert ist. 2.3 Gewindewerkzeug lösen Vorsicht Der Gewindewerkzeugwechsel darf nicht bei rotierender Maschinenspindel erfolgen! Schnellwechseleinsatz 1. -
Seite 9: Länge Nachstellen
EM-L 2.4 Länge nachstellen Die Auskraglänge der Schnellwechseleinsätze EM-L kann bei Bedarf nachgestellt werden. Dies kann z.B. beim Einstellen einer vorgegebenen Länge auf Mehrspindelköpfen notwendig sein. Vorsicht Die Länge kann nur verstellt werden, wenn der Schnellwechseleinsatz nicht in der Schnellwechsel-Aufnahme fixiert ist. Hinweis Benötigtes Werkzeug: Innensechskantschlüssel der Größe:... -
Seite 10: Wartung / Instandhaltung
EM-L 3 Wartung / Instandhaltung 3.1 Wartungsplan Was? Wann? Wer? Äußere Reinigung periodisch, vom Verschmutzungsgrad Bediener abhängig. 3.2 Äußere Reinigung In periodischen Abständen den Schnellwechseleinsatz mit einem Handlappen reinigen, Intervall ist vom Verschmutzungsgrad abhängig. Hinweis Keine aggressiven Lösungsmittel verwenden. Keine fasernden Materialien, wie z.B. Putzwolle, verwenden Außerbetriebnahme Wird der Schnellwechseleinsatz außer Betrieb genommen, sind folgende Arbeitsgänge durchzuführen:... -
Seite 11: Anwendung Und Auswahl Weiterer Schnellwechseleinsätze
EM-L 5 Anwendung und Auswahl weiterer Schnellwechseleinsätze Beschreibung Empfohlene Einsatzgebiete EM.. Starre Ausführung Durchgangslochgewinde Starre Ausführung, für EM../MQL Durchgangslochgewinde Minimalmengenschmierung Spannen von Hartmetall-Werkzeugen Starre Ausführung, Arretierung des EM..-E-Lock Hoher Kühlschmierstoffdruck Werkzeugs über Formschluss Hochgeschwindigkeitsbearbeitung EM..-U Mit einstellbarer Überlastkupplung Grundlochgewinde Mit einstellbarer Überlastkupplung EM..-U/IKZ und Kühlschmierstoffzufuhr entlang Grundlochgewinde... - Seite 12 Bedienungsanleitung Artikel-Nr.: ZB10031.DE 10575257 Original in Deutsch, Ausgabe: 5, Letzte Änderung: 01.04.2018, Änderungsstufe: 4 Bewahren Sie diese Bedienungsanleitung für künftige Verwendung auf! EMUGE-Werk Richard Glimpel GmbH & Co. KG Fabrik für Präzisionswerkzeuge Nürnberger Straße 96-100 91207 Lauf GERMANY +49 9123 186-0 +49 9123 186-230 info@emuge-franken.com...
