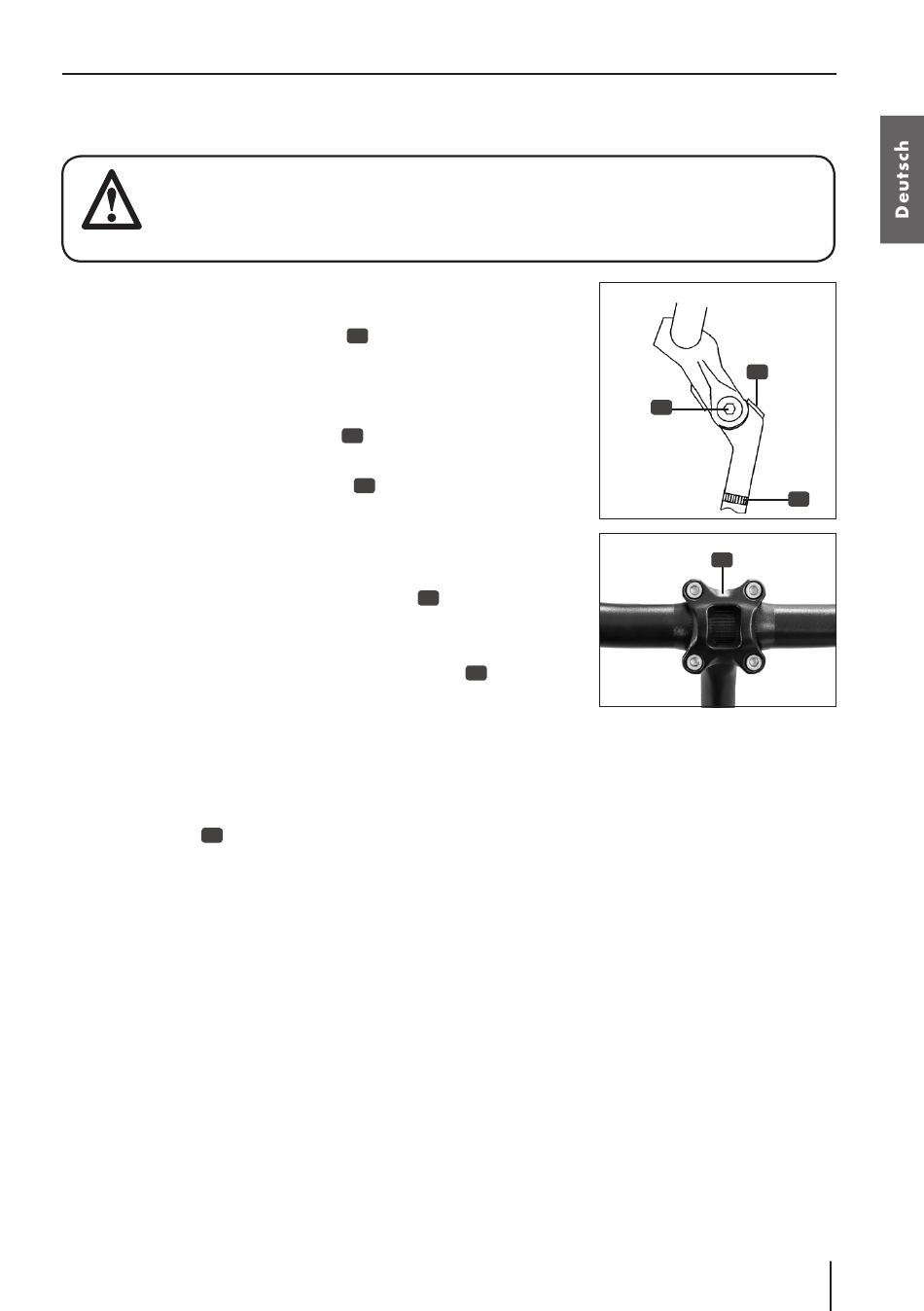

LENKER-VORBAU MIT WINKELVERSTELLUNG

BESCHÄDIGUNGS- UND UNFALLGEFAHR!
• Der Lenker­Vorbau darf dabei höchstens bis zur Markierung herausgezogen
werden. Die Markierung der Mindesteinstecktiefe darf nicht sichtbar sein.
GEFAHR!
POSITION UND HÖHE EINSTELLEN
1. Lösen Sie die Klemmschraube
nensechskantschlüssel.
2. Stellen Sie die Lenkerposition bzw. den Lenker-Vorbau pas-
send für Sie in der Höhe ein. Der Lenker-Vorbau darf dabei
höchstens bis zur Markierung
(Bei Missachtung keine Gewährleistung!)
3. Ziehen Sie die Klemmschraube
wieder fest an (s. Kapitel Drehmomentvorgaben).

VORBAUWINKEL EINSTELLEN

1. Lösen Sie die seitliche Klemmschraube
6-mm-Innensechskantschlüssel.
2. Stellen Sie nun den gewünschten Winkel am Vorbau ein.
3. Ziehen Sie anschließend die Klemmschraube
momentvorgabe wieder fest an (s. Kapitel Drehmoment-
vorgaben).
LENKER-NEIGUNG EINSTELLEN
1. Lösen Sie zunächst die Klemmbock-Schrauben der Lenker-
befestigung mit einem 4 bzw. 5-mm-Innensechskant-
12
schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Ziehen Sie die Klemmbock-Schrauben wieder fest an (s. Ka-
pitel Drehmomentvorgaben).
4. Drehen Sie ggf. die Lenker-Anbauteile (z.B. Bremshebel) zu-
rück in die Ausgangs position.
mit einem 6-mm-In-
10
herausgezogen werden.
11
lt. Drehmomentvorgabe
10
mit einem
09
lt. Dreh-
09
LENKER
