2 - PRÉSENTATION DU PRODUIT

2.1 - Description du produit

Unité de commande pour moteur à courant alternatif avec réglage du
couple (pour l'élément coulissant) et temps de courtoisie (pour le volet
métallique), entrée pour fin de course ou boutons d'ouverture/fermeture
2.2 - Modèles et caractéristiques techniques
CODE
DESCRIPTION
Boîtier de commande 230V pour un moteur de volet métallique ou de portail coulissant avec récepteur radio
900CT1RS
intégré
CARACTÉRISTIQUES TECHNIQUES
Alimentation
Puissance nominale
Sortie de courant accessoire
Sortie clignotante
Pause
Température de fonctionnement
Fréquence du récepteur
Code de réception
Nbre max d'émetteurs mémorisables
Protection sorties 230 Vac
Degré de protection
Utilisation dans une atmosphère particulièrement acide, saline ou explosive
Dimensions (L-P-H)
Poids

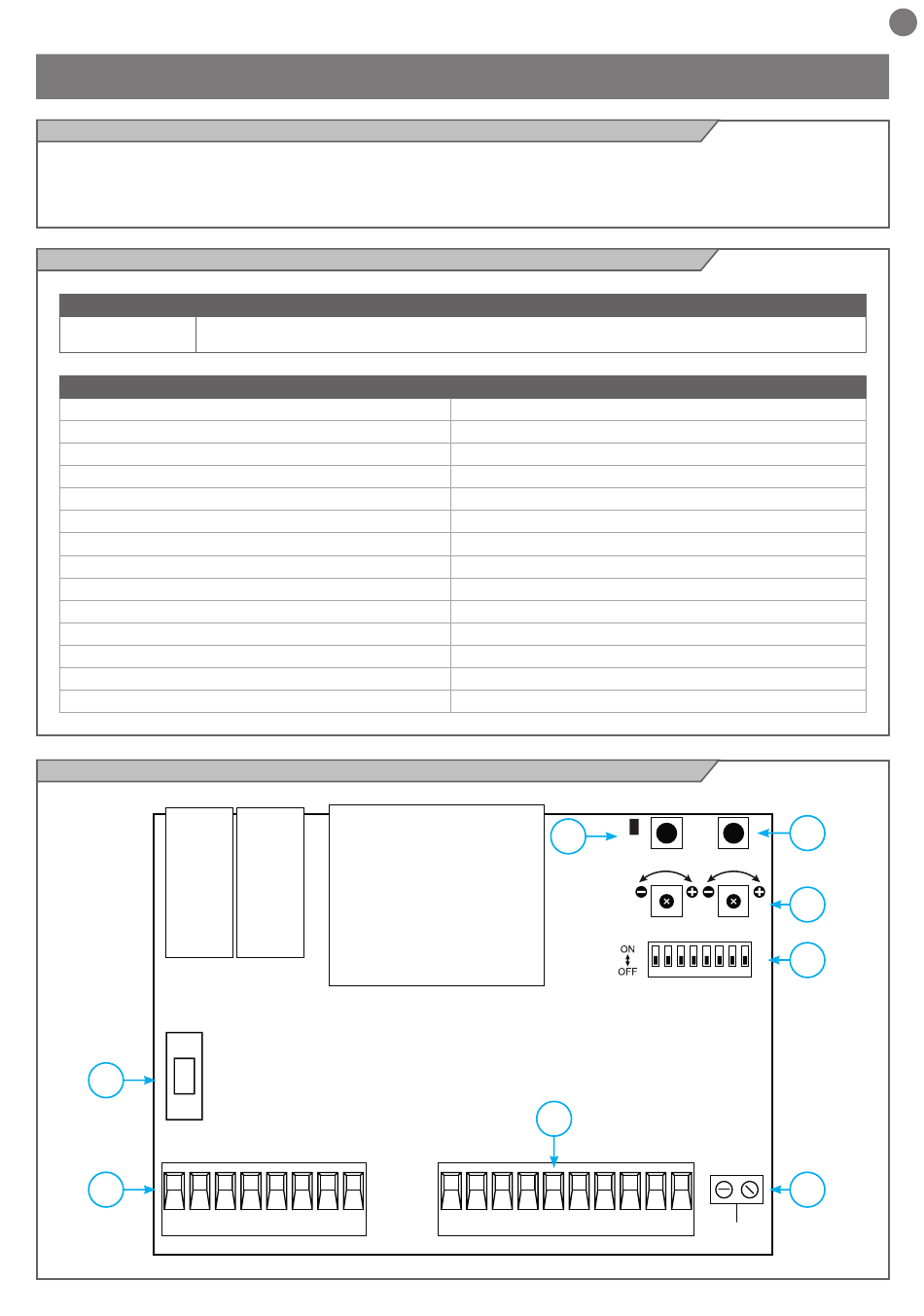

2.3 - Description des connexions

1
1
2
sélectionnables, entrées pour photodispositif, bouton d'arrêt, pas à pas,
avec radio modulaire. Ce panneau de commande a été conçu pour l'au-
tomatisme de volets métalliques, volets roulants et portails coulissants.
CT1RS
230 Vca (± 10%) 50 à 60 Hz
700 W
24 Vac 150 mA non stabilisée
230 Vca 60 W
de 1 à 125 sec.
-20 + 55 ° C
433,92 MHz
Code fixe/code tournant
120 (en utilisant 2 canaux pour chaque émetteur)
Fusible rapide 5A (F1)
IP54
Non
200-160-90 mm
0,95 kg
8
DL6
3
7
P1
P2
6
TR1
TR2
5
1 2
3 4 5 6 7 8
4
M3
FR
29
