ipf electronic OT17042 Serie Bedienungsanleitung

OT170400 / OT17042x
Rotlichttaster
Einstellung des Sensors:
1. Zunächst ist der Lichttaster OT 17 auf das zu erfassende Objekt auszurichten und vorläufig zu befestigen.
2. Einstellung des Hintergrundbereiches:
Dazu darf sich das zu erfassende Objekt nicht im Strahlengang befinden! Befindet sich der Hintergrund im Erfas-
sungsbereich (Sn) des Sensors, wird das Potentiometer solange im Uhrzeigersinn gedreht, bis die gelbe Signal-LED
aufleuchtet.
Liegt der Hintergrund außerhalb des Erfassungsbereiches, muss das Potentiometer solange im Uhrzeigersinn ge-
dreht werden, bis ein „Klicken" zu hören ist. Dies entspricht dem Endanschlag.
3. Einstellung des Vordergrundbereiches:
Dazu muss das zu erfassende Objekt wieder in den Strahlengang gebracht werden. Die Sig-nal-LED muss leuchten.
Wenn sie nicht leuchtet, ist das Objekt zu weit entfernt! Das Potentiometer ist jetzt solange gegen den Uhrzeiger-
sinn zu drehen, bis die Signal-LED erlischt. Da es sich um ein mehrgängiges Potentiometer handelt, sind die Um-
drehungen gegebenenfalls mitzuzählen.
4. Einstellung des Schaltpunktes:
Das Potentiometer ist genau zwischen die ermittelten Positionen einzustellen.
5. Der Lichttaster kann nun endgültig montiert werden.

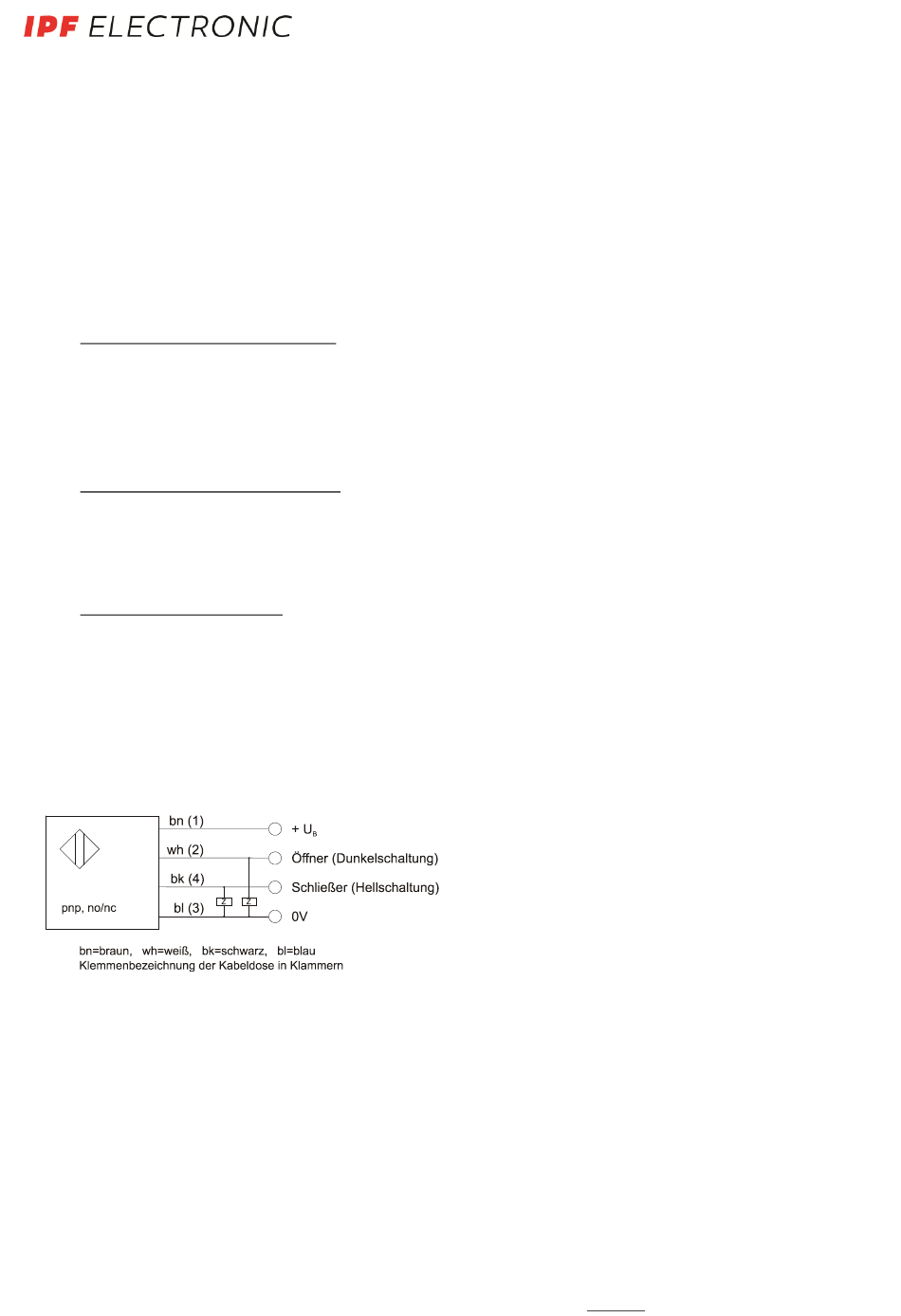

Elektrischer Anschluss
