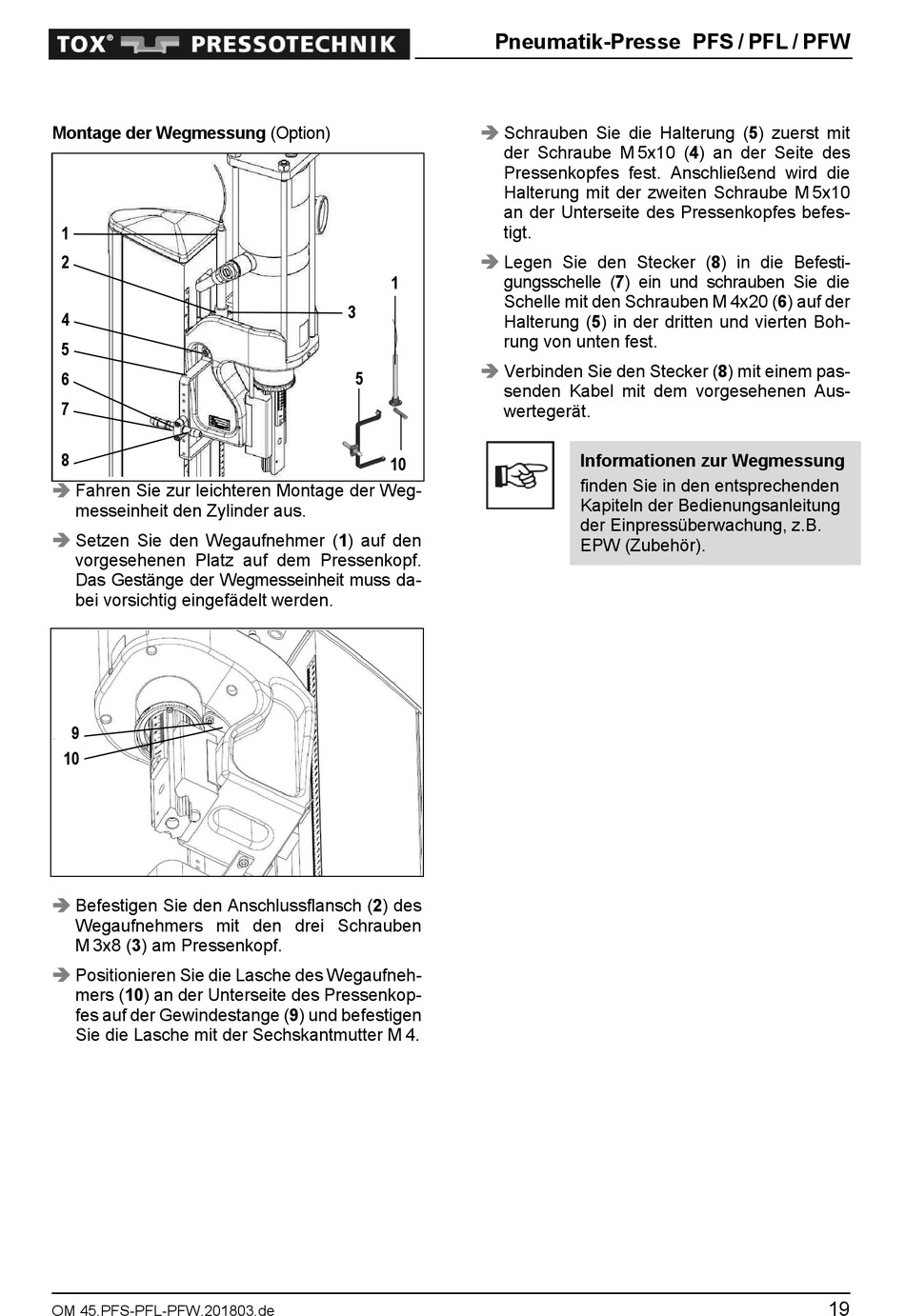

Montage der Wegmessung (Option)
1
2
4
5
6
7
8
Fahren Sie zur leichteren Montage der Weg-
messeinheit den Zylinder aus.
Setzen Sie den Wegaufnehmer (1) auf den
vorgesehenen Platz auf dem Pressenkopf.
Das Gestänge der Wegmesseinheit muss da-
bei vorsichtig eingefädelt werden.
9
10
Befestigen Sie den Anschlussflansch (2) des
Wegaufnehmers mit den drei Schrauben
M 3x8 (3) am Pressenkopf.
Positionieren Sie die Lasche des Wegaufneh-
mers (10) an der Unterseite des Pressenkop-
fes auf der Gewindestange (9) und befestigen
Sie die Lasche mit der Sechskantmutter M 4.
OM 45.PFS-PFL-PFW.201803.de
Pneumatik-Presse PFS / PFL / PFW
Schrauben Sie die Halterung (5) zuerst mit
der Schraube M 5x10 (4) an der Seite des
Pressenkopfes fest. Anschließend wird die
Halterung mit der zweiten Schraube M 5x10
an der Unterseite des Pressenkopfes befes-
tigt.
Legen Sie den Stecker (8) in die Befesti-
1
gungsschelle (7) ein und schrauben Sie die
Schelle mit den Schrauben M 4x20 (6) auf der
3
Halterung (5) in der dritten und vierten Boh-
rung von unten fest.
Verbinden Sie den Stecker (8) mit einem pas-
5
senden Kabel mit dem vorgesehenen Aus-
wertegerät.
10
Informationen zur Wegmessung
finden Sie in den entsprechenden
Kapiteln der Bedienungsanleitung
der Einpressüberwachung, z.B.
EPW (Zubehör).
19
